我有一組數據，比如說存在DB1里，分別為DB1.DBD0、DB1.DBD4、DB1.DBD8……DB1.DBD20，我想把它們分別加100，得到的結果放到DB5的DBD0、DBD4、……DBD20中；再將它們分別減100，得到的結果放到DB5的DBD50、DBD54……DBD70中。
這樣怎么編程最為簡潔？

我現在的程序是這么編的：
FC0  主程序塊
NW1：
  AN    M    100.0  //常開點M100.0
      A    M    72.0    //自動循環刷新
      CALL  "FC1"      //數據運算程序塊
      ADR:=MD105
NW2：MD105的數值從0開始，每過一個循環刷新時加4，直到大于68時，重新設為0。不斷循環。
  A(
      AN    M    100.0
      A    M    72.0
      JNB  _014
      L    MD  105
      L    L#4
      +D
      T    MD  105
      AN    OV
      SAVE
      CLR
_014: A    BR
      )
      A(
      L    MD  105
      L    L#68
      >D
      )
      JNB  _015
      L    0
      T    MD  105
_015: NOP  0




FC1  數據運算程序塊
NW1：
  L    #ADR        //調用MD105內數值(0、4、8……68)
      T    LD    0    //傳到LD0中
      L    100
      +D
      T    LD    10    //LD0＋100后傳到LD10中

NW2：
  L    LD    0
      SLD  3
      T    LD    20  //LD0左移3位傳到LD20中；

NW3：
      OPN  DB    1
      L    DBD [LD 20]
      L    L#30
      +D
      T    LD    40  //將DB1中的相應數值＋30后放到LD40中；
NW4：
  L    LD    10
      SLD  3
      T    LD    30  // LD10左移3位傳到LD30中；

NW5：
  OPN  DB    1
      L    DBD [LD 20]
      L    L#30
      -D
      T    LD    50    //將DB1中的相應數值－30后放到LD50中；

NW6：
  OPN  DB    5
      L    LD    40
      T    DBD [LD 20]  //將DB1.DBD0～DB1.DBD68加30以后傳到DB5.DBD0～DB5.DBD68；
NW7：
  OPN  DB    5
      L    LD    50
      T    DBD [LD 30] //將DB1.DBD0～DB1.DBD68減30以后傳到DB5.DBD100～DB5.DBD168

引用

引用第58樓ltmwxq于2008-03-26 10:54發表的  :
誰有S7-300的編程軟件

版主在“西門子常規軟件”這個帖子里已經給出下載鏈接了，去試試看。http://www.xjkz.com.cn/bbs/read.php?tid-4465.html

由于西門子軟件體積較大，很難上傳，建議用電騾軟件VERYCD版，一般能夠找到。

引用

引用第62樓wangxin5576于2008-03-30 11:44發表的  :
版主：
  您好，我有一個314的cpu，我把里面的程序下載后，符號表內是空的，打開其他程序塊時，總是提示無法和符號表相連，請問有沒有辦法把符號表下載下來？

1.從PLC中把程序傳輸?shù)絇G的過程不叫“下載”，而是“UpLoad”－“上載”；
2.新上載的程序是不帶符號表的，因?yàn)橄螺d到PLC時就沒有將符號表下載進去。
3.一般這種情況你在彈出的對話框中選中“以后不顯示該信息”就行了，即使彈出對話框，對其他操作沒有任何影響；
4.你可以用一個原來就有注釋的程序，將“S7 Program”下面的“Symbols”拷貝到你新上載的程序中，這樣就有符號表了。

FC才是“功能”，F(xiàn)B是“功能塊”。它們的區別就是帶不帶背景數據塊。
編程的時候，先編寫FB塊，然后在調用FB塊時，系統會提示你指定該功能塊要調用的數據塊，你輸入數據塊號后，就會自動生成一個該FB塊的背景數據塊了。然后如果你還要再次調用該FB塊，有要在給它指定一個DB，用幾次生成幾個。
這寫DB是自動生成的，不用再設定內部參數，它都是根據你的FB塊用到的變量，一一對應生成的。
這樣假設你有幾臺結構完全相同的設備，只是設定參數不一樣，就可以反復調用FB，只需要改變DB的參數，就能實現對多臺設備的控制，編程上工作減輕不少！

【ctgdcs】：要看實際遇到了什么故障的。導致STOP的原因太多了。最好在線監控PLC狀態，查看緩沖區的故障提示；

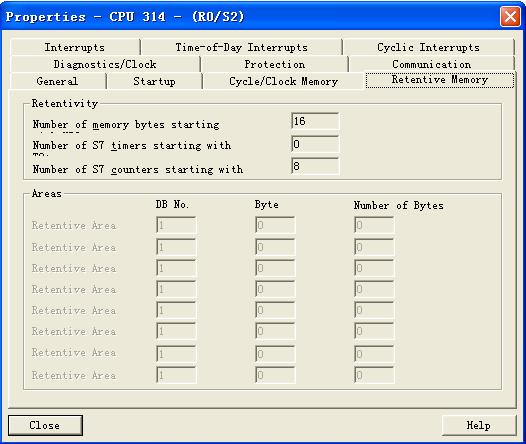

【xie8009】：掉電保持區在CPU硬件屬性里設置。見圖：





你說的定位模塊是指哪個呢？到官網去找找看啊，先。

【xiao.lzm】：模擬量求均值，可以自己根據公式一步一步寫。主要看采樣周期怎么樣安排合理。求和取均。

【fsgfxjt】：打開服務程序，看“Automation License Manager Service”，是否已經被禁止了。想辦法啟用他。不行的話，重裝系統！

該服務依存于Remote Procedure Call (RPC)和Server服務，在啟用它時首先確認這兩個服務是否已經啟用。
其實只是有報警而已，對軟件使用沒有影響。我以前也遇到過，最終結果還是要重裝系統。貌似這個問題沒有什么好的解決辦法。

【xu1588】：?jiǎn)枂?wèn)版主有沒有哦；
【juyou】：應該是只需要設置好IP地址和網關就行了，TCP/IP中選中與網卡對應的就可以了，或者用“Auto”，讓它自己搜索去。

因?yàn)榈谝淮蜗螺d程序時PLC里什么設置都沒有，用以太網的話根本連IP地址都找不到，怎么通訊啊。
先用MPI下載程序后，再用以太網連接就OK了。
================================================
此處有點問題，好像第一次下載也是可以不通過MPI的……

引用

引用第76樓fsgfxjt于2008-04-16 22:53發表的  :
sjm213：我按照開始/控制面板/管理工具/服務，查看“Automation License Manager Service”狀態，確實未啟動，點擊右鍵從下拉菜單點擊運行，提示“啟動后又停止。。。。”，難道必須重新做系統嗎？我這樣啟用的順序?qū)�嗎�?/div>

依稀記得上次是因?yàn)榘惭bProtool V6.0SP2導致的這個問題。
今天無意中把上次找到的一點資料翻出來了，希望對你有幫助。

chinchen：看看下面兩個附件，對你很有用的
