fx5u plc 配FX5-4LC的這個模塊作為溫控模塊，模塊用的是，PID加熱冷卻 內部輸入，外部輸出模式。沒配電流互感器，工程后面面增加了電流互感器，但是增加電流互感器后，F(xiàn)X5-4LC,讀不出電流。這個怎么解決、、

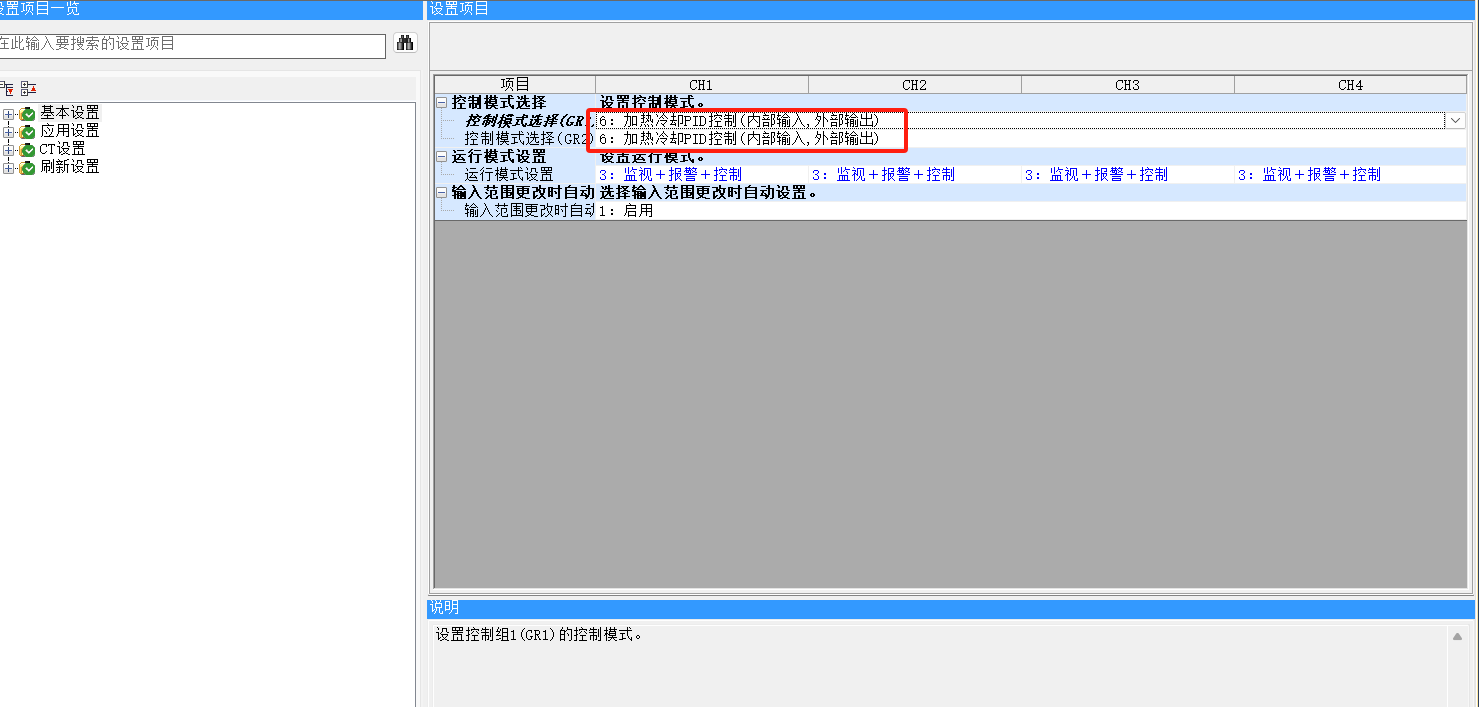

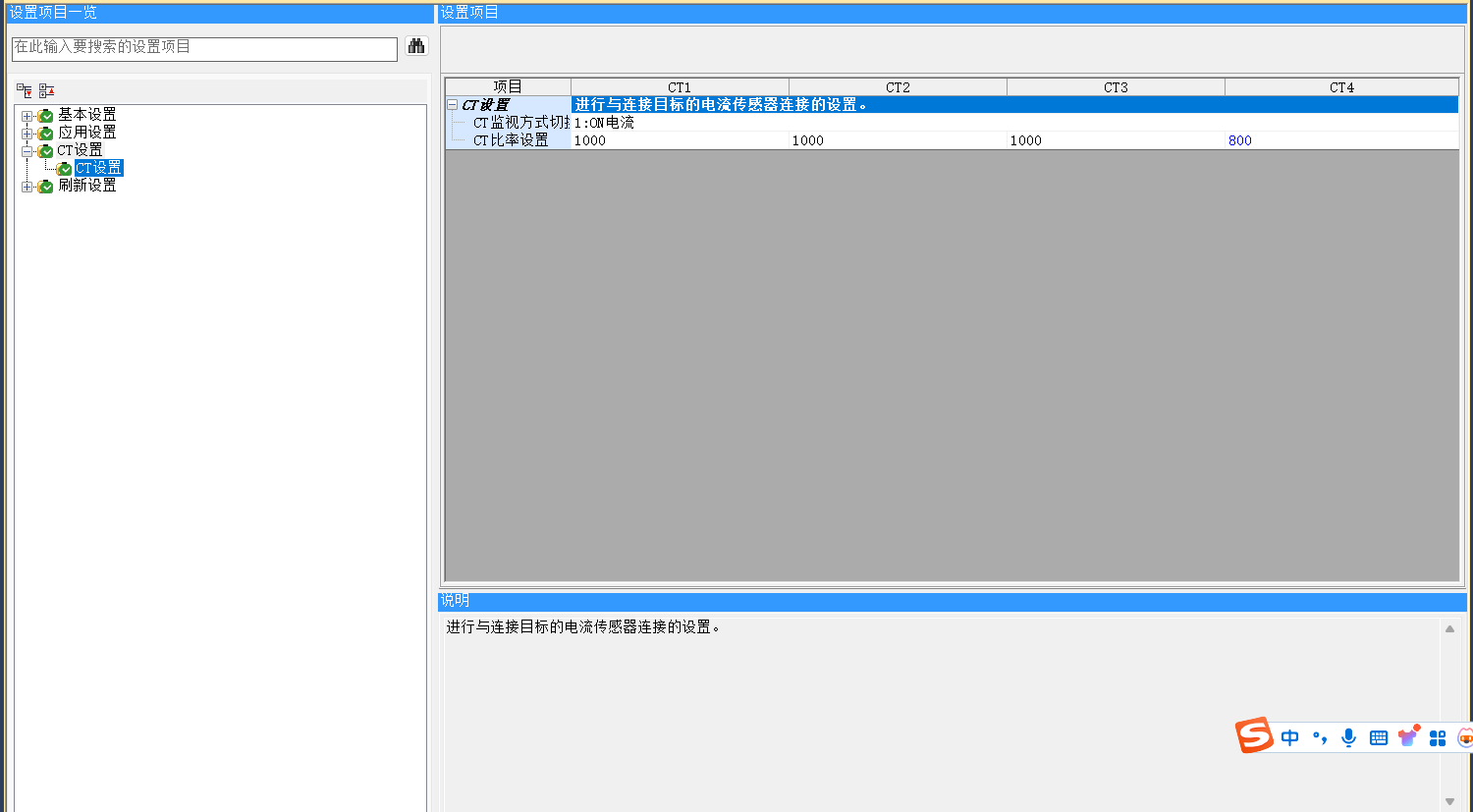

這樣設置的，大佬們幫忙看下

4LC不是溫度模塊嗎？還能測電流嗎

可以的，這個模塊可以加互感器的

引用

引用第2樓qyz141于2024-11-22 09:45發表的  :
4LC不是溫度模塊嗎？還能測電流嗎

意思是熱電偶 熱電阻 模擬量信號都可以接？

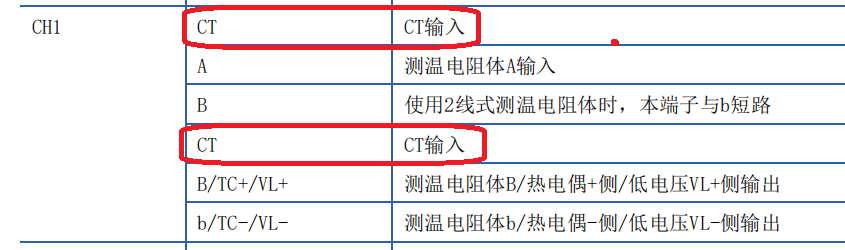

不是的，F(xiàn)X5-4LC模塊有4路溫度信號輸入，4路CT信號輸入，4路晶體管信號輸出

引用

引用第4樓ytzidonghua于2024-11-22 11:12發表的  :
意思是熱電偶 熱電阻 模擬量信號都可以接？

這樣的

引用

引用第5樓毀人不倦于2024-11-22 11:18發表的  :
不是的，F(xiàn)X5-4LC模塊有4路溫度信號輸入，4路CT信號輸入，4路晶體管信號輸出

樓主是不是少了一個變送器，這個變送器是把電流互感器的交流電流信號變送成標準的4-20mA信號，你直接接入電流互感器的交流電流（一般在0-5A之內，是大電流信號），會把信號通道燒壞。你看到的CT端口,其實是電流互感器經過變換而來的4-20mA信號。

他有配套的電流互感器，就是直接接的，問了三菱需要使用本身的晶體管輸出點才可以直接讀出電流的，但是我用的是外部輸出點，沒法讀出電流。但是我感覺應該是可以讀出來的，可能是程序或者設置需要更改一下。

引用

引用第7樓zhujingyu69于2024-11-22 14:16發表的  :
樓主是不是少了一個變送器，這個變送器是把電流互感器的交流電流信號變送成標準的4-20mA信號，你直接接入電流互感器的交流電流（一般在0-5A之內，是大電流信號），會把信號通道燒壞。你看到的CT端口,其實是電流互感器經過變換而來的4-20mA信號。

這是模塊利用自己本身輸出控制導通時才檢測電流
你外部控制輸出他就不會去檢測

引用

引用第8樓毀人不倦于2024-11-22 14:35發表的  :
他有配套的電流互感器，就是直接接的，問了三菱需要使用本身的晶體管輸出點才可以直接讀出電流的，但是我用的是外部輸出點，沒法讀出電流。但是我感覺應該是可以讀出來的，可能是程序或者設置需要更改一下。

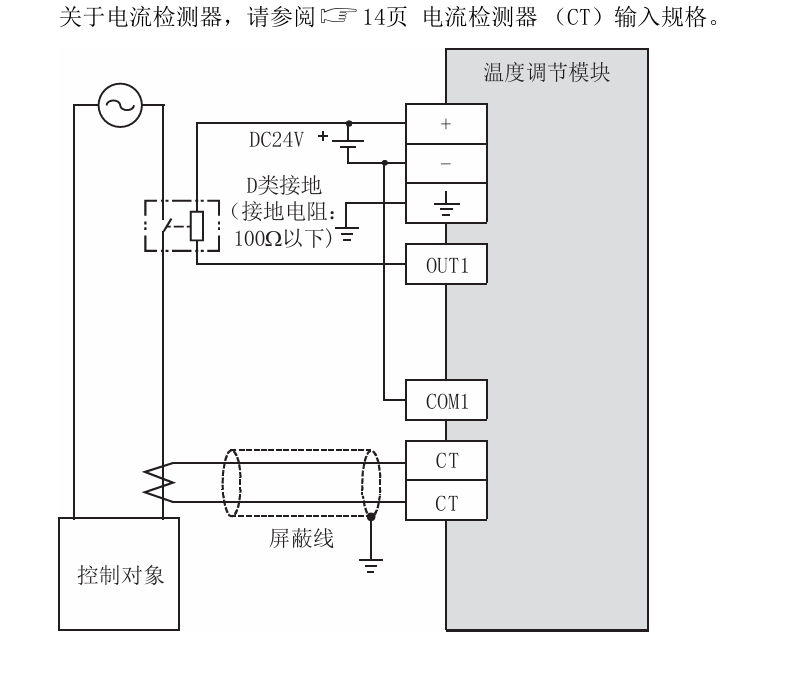

說明書上有寫：
本產品在美國、加拿大使用時，請使用UL認證 （XOBA，XOBA7）的電流檢測器。
在上述國家以外使用時，建議采用以下電流檢測器。
CTL-12-S36-8、CTL-12-S36-10、CTL-12-S56-10、CTL-12L-8、CTL-6-P、CTL-6-P-H、CTL-6-S-H （U.R.D. Co., Ltd.制造）
明確說明是 0～182.2mArms

國內的互感器是0～5A.
