工控人家園 綜合討論 求大神指導下為什么PID沒有輸出�。�！

f5037456

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 119 點
下載積分: 613 分
在線時間: 5(小時)
注冊時間: 2014-03-24
最后登錄: 2015-02-27
查看f5037456的主題 / 回貼

樓主發表于: 2014-08-15 14:07

只看樓主 | 小中大

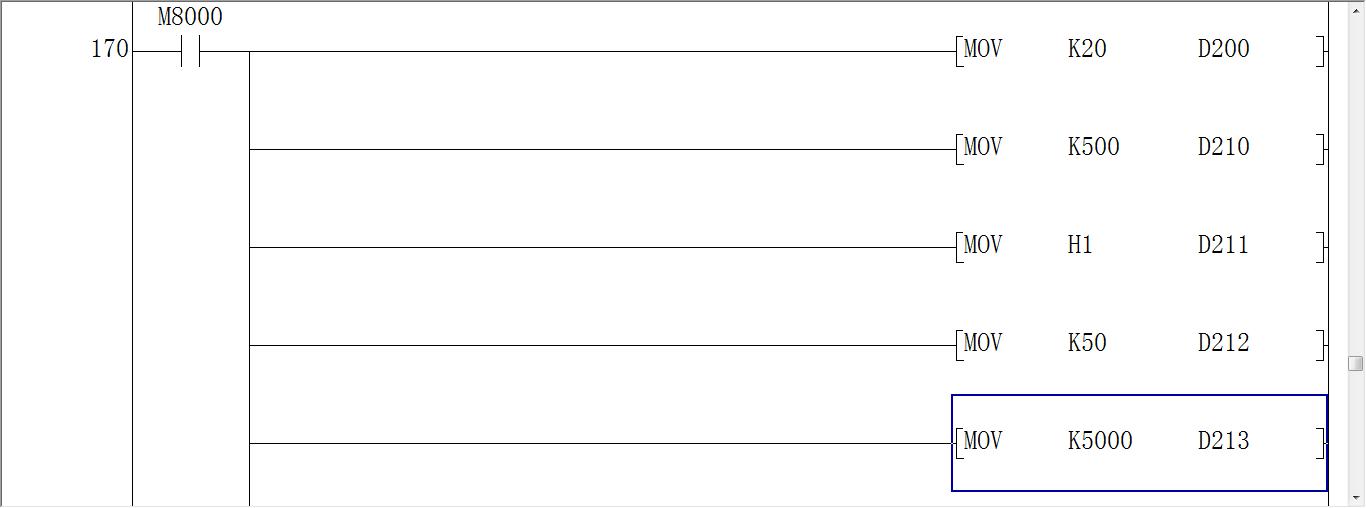

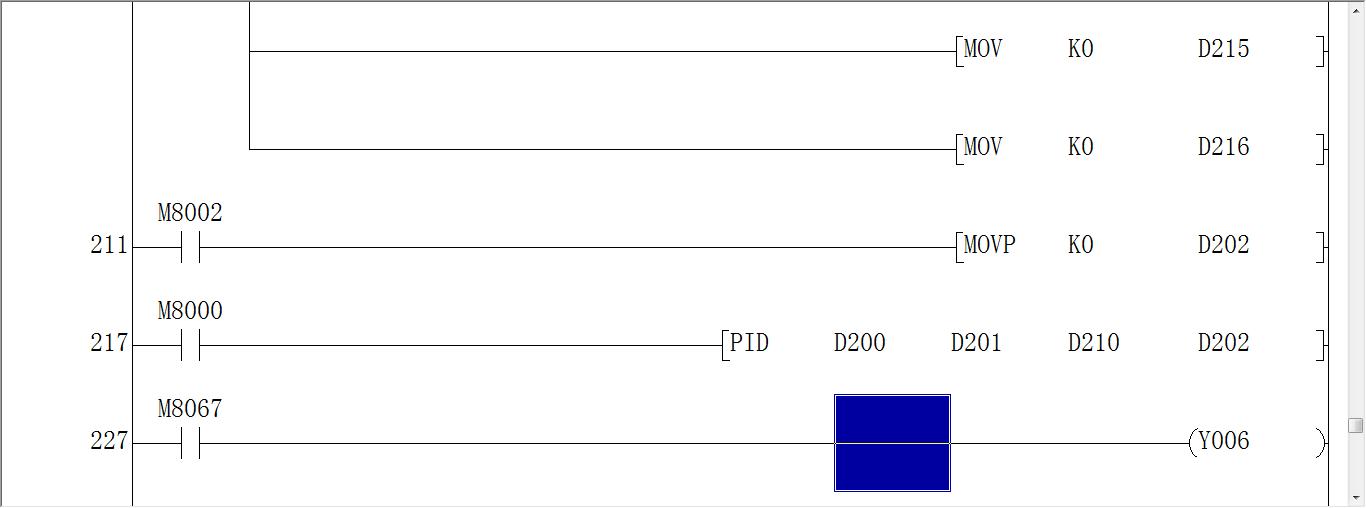

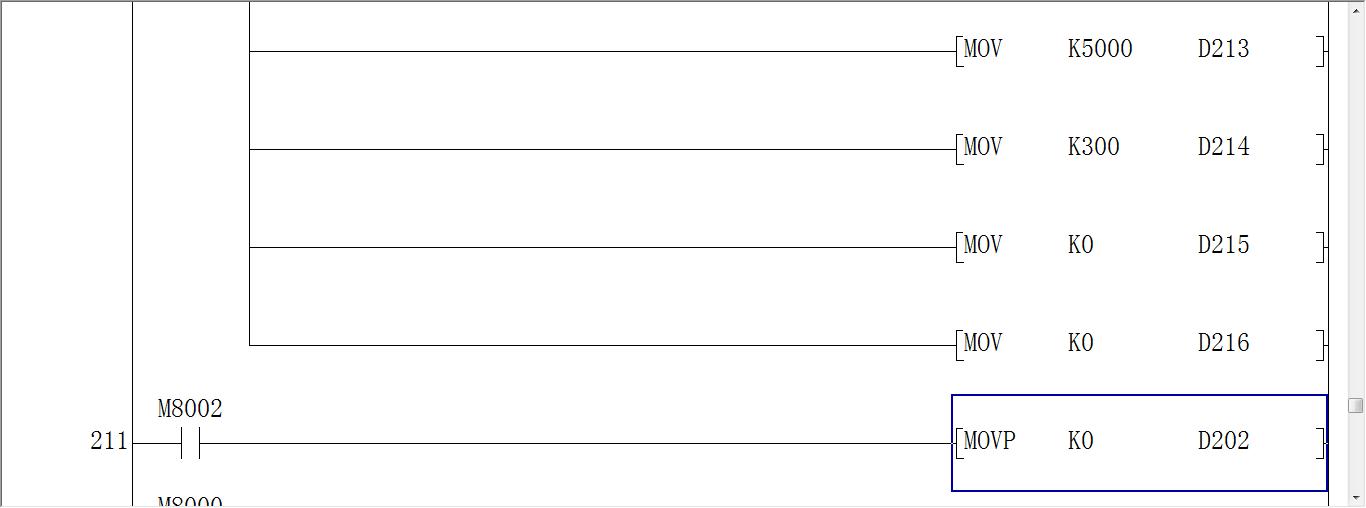

圖片：

求大神看看這程序哪里出了問題，拜托了

erwin2009

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 132 個
工控威望: 265 點
下載積分: 1024 分
在線時間: 119(小時)
注冊時間: 2012-09-11
最后登錄: 2022-02-25
查看erwin2009的主題 / 回貼

1樓發表于: 2014-08-15 16:57

只看該作者 | 小中大

PID是一個閉環系統，在沒有形成閉環的情況下，PID是完全無法工作的。

所以這就是pid神奇的地方，無法用PLC進行模擬測試。

即使你PID參數都調對了，但是你沒有輸入值，那么系統就會認為你的現在沒有變化，就會不斷加大調節量，然后直到最大。或者減少直到最小。

如果你的PID輸出沒有反饋回系統對系統的設定值造成一定的影響，那么怎么能稱之為PID呢。。呵呵，所以，找個實際環境可能比較容易學。。是有點抽象的。

本帖最近評分記錄：

下載積分:+1(f5037456) 真誠感謝！

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1228 個
工控威望: 3499 點
下載積分: 4409 分
在線時間: 1983(小時)
注冊時間: 2008-02-17
最后登錄: 2025-03-24
查看kyy80的主題 / 回貼

2樓發表于: 2014-08-16 09:10

只看該作者 | 小中大

如果不接外部執行機構和反饋信號PID是不能成立的.....用程序做個滯后+擾動量來認識PID也是可以的...

f5037456

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 119 點
下載積分: 613 分
在線時間: 5(小時)
注冊時間: 2014-03-24
最后登錄: 2015-02-27
查看f5037456的主題 / 回貼

3樓發表于: 2014-08-16 10:14

只看該作者 | 小中大

引用
引用第1樓erwin2009于2014-08-15 16:57發表的 :
PID是一個閉環系統，在沒有形成閉環的情況下，PID是完全無法工作的。

所以這就是pid神奇的地方，無法用PLC進行模擬測試。

即使你PID參數都調對了，但是你沒有輸入值，那么系統就會認為你的現在沒有變化，就會不斷加大調節量，然后直到最大。或者減少直到最小。
.......

那李工我把程序導入PLC以后，還是一樣出現錯誤，具體細節可能要加我QQ410465535詳談

momo0720

人外有人,天外有天!

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 458 個
工控威望: 2028 點
下載積分: 19664 分
在線時間: 615(小時)
注冊時間: 2009-09-11
最后登錄: 2025-03-31
查看momo0720的主題 / 回貼

4樓發表于: 2014-08-16 21:21

只看該作者 | 小中大

模擬用亂數讀入當PV值也不可以......

一定要實體接線
