如題，到手一臺歐姆龍CPM2AH變頻器，在CX-P軟件中可以監視運行。

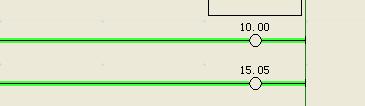

但是輸出指示燈一直不亮。而且好比下圖，為什么繼電器明明得電了還不閉合？
OMRON_CPM2AH-S_操作手冊(中文).pdf (1356 K) 下载次数:46 輸出點沒有24V，說明書上說要外接。請問是不是這個原因？

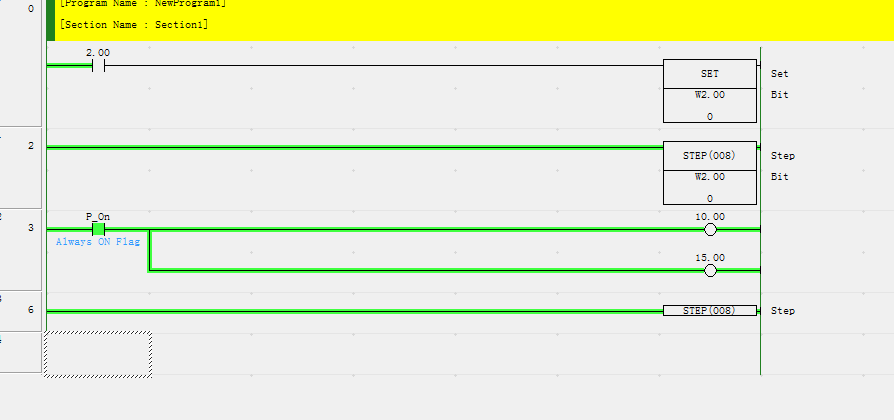

監視截圖如下。新手請求支援

你的截圖太片面了

這兩個輸出可能在某個STEP內，或者子程序內，STEP沒執行，監視也是這么顯示的，是不會輸出的

大哥，好像100.00起才是輸出點

引用

引用第3樓kaiyuan12345于2013-12-03 09:06發表的  :
大哥，好像100.00起才是輸出點

不是的，這個型號10CH~12CH，也就是說10.00~12.07都是輸出點。

程序沒輸入plc

引用

引用第2樓smallnick于2013-12-03 09:06發表的  :
你的截圖太片面了

這兩個輸出可能在某個STEP內，或者子程序內，STEP沒執行，監視也是這么顯示的，是不會輸出的

抱歉哦，程序是人家的而且很長，難以截圖。
那么我修改一個簡單程序試機好了。
我想問下輸出點是不是要另外接24V供電？歐姆龍的PLC第一次接觸。謝謝

引用

引用第5樓xuehi于2013-12-03 09:18發表的  :
程序沒輸入plc

PLC已經運行模式的。而且強制某個繼電器閉合，燈是亮的。這個可以排除謝謝你的解答

plc程序輸入后，再上載程序監控看看

輸出點手冊上21頁的圖不是很清楚了嗎?
你的截圖么2樓也回答了
有好多情況下都可能出現這種情況（在程序互鎖區域內，重復輸出，等等）

樓主截圖顯示是沒有輸出的

大概理解了。謝謝各位熱心解疑
