插入三相電機

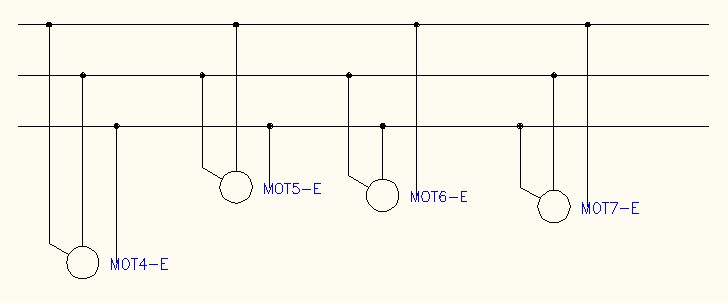

各位大俠：為啥子我在插入三相電機時導線不能自動連接呢？（看圖片)。請賜教，已經困擾我一周了！

李善超

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 134 點
下載積分: 1782 分
在線時間: 14(小時)
注冊時間: 2011-12-22
最后登錄: 2015-11-06
查看李善超的主題 / 回貼

1樓發表于: 2013-11-11 13:29

只看該作者 | 小中大

你好，我能請問一下，在哪能下載電氣版的嗎

pengwang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 110 個
工控威望: 216 點
下載積分: 1749 分
在線時間: 77(小時)
注冊時間: 2011-05-30
最后登錄: 2020-01-08
查看pengwang的主題 / 回貼

2樓發表于: 2013-11-11 20:11

只看該作者 | 小中大

在網上搜一下很多

rockyhuo

專業制造全伺服高速衛生巾機器

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 439(小時)
注冊時間: 2008-07-14
最后登錄: 2025-04-18
查看rockyhuo的主題 / 回貼

3樓發表于: 2013-11-11 20:40

只看該作者 | 小中大

沒有用過CAD的電氣版,但是用過一個專畫電氣圖紙的軟件,也有類似的問題,不能自動連接

變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420

wei0212007

級別: 論壇先鋒

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 1111 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1173(小時)
注冊時間: 2007-04-19
最后登錄: 2025-04-23
查看wei0212007的主題 / 回貼

4樓發表于: 2013-11-11 20:42

只看該作者 | 小中大

應該是先畫好三相四線的線后再插入電機。

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

5樓發表于: 2013-11-11 20:47

只看該作者 | 小中大

1、先畫出主線。
2、再畫出電機的位置。
3、再畫電機與主線之間的分支的三相線。

[img]Http://www.xjkz.com.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

fangwei

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 148 點
下載積分: 1201 分
在線時間: 11(小時)
注冊時間: 2013-03-18
最后登錄: 2014-09-01
查看fangwei的主題 / 回貼

6樓發表于: 2013-11-11 22:21

只看該作者 | 小中大

同意五樓，我就是這么畫的，多試試

何工控學

勵志竭精

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 609 個
工控威望: 905 點
下載積分: 13667 分
在線時間: 503(小時)
注冊時間: 2012-10-26
最后登錄: 2025-04-13
查看何工控學的主題 / 回貼

7樓發表于: 2013-11-12 08:58

只看該作者 | 小中大

圖片：

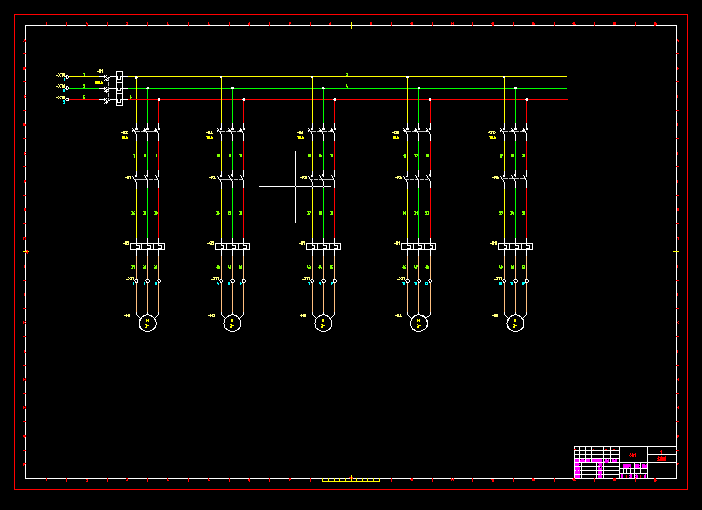

我這個是2008版的，比你的2010功能要少一些，以前我裝了2010的由于電腦買的早對系統要求高，打開時運行慢，這后就裝了2008不過我不是專搞設計的，那些功能也就可以了，這個軟件功能強大很好用，只是必須要元件廠家的資料庫，在插入三相電源線時再插入三相電機回路就可以了（主電路），在2010版的軟件中，庫里直接就在主電路的選擇，各個元件的型號都有。

cooler_show

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 123 個
工控威望: 267 點
下載積分: 527 分
在線時間: 166(小時)
注冊時間: 2011-06-30
最后登錄: 2019-12-03
查看cooler_show的主題 / 回貼

8樓發表于: 2013-11-12 09:38

只看該作者 | 小中大

畫好線后，直接把電機點到中間那根線上，線就自動連好了

xshflove

工控人家園，工控人的免費學校。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 489 個
工控威望: 4285 點
下載積分: 693 分
在線時間: 531(小時)
注冊時間: 2008-03-14
最后登錄: 2025-04-16
查看xshflove的主題 / 回貼

9樓發表于: 2013-11-23 22:33

只看該作者 | 小中大

如果你的兩線寬太小,電機也不能自動聯接的.以前碰到過這種問題.
