樓主發表于: 2012-06-20 08:58

只看樓主 | 小中大

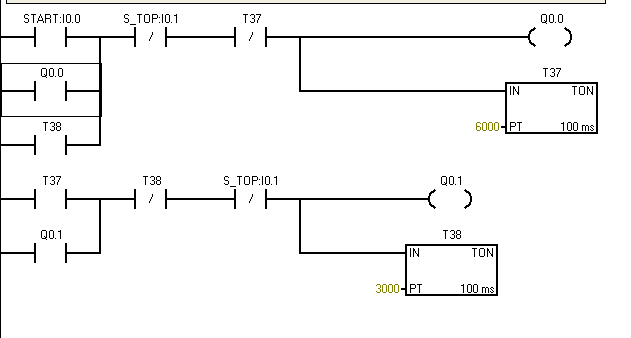

圖片：

程序說明：I0.0，I0.1分別控制啟停，Q0.0，Q0.1是兩個電動機。
要使M1啟動10MIN后停止，停止5MIN后開始轉動，M2恰好相反，走到按下停止按鈕，
請問我這個程序有什么問題嗎，那個T38的開點接那兒能動作嗎？

qiangweiduo

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 110 點
下載積分: 570 分
在線時間: 1(小時)
注冊時間: 2012-06-20
最后登錄: 2019-03-16
查看qiangweiduo的主題 / 回貼

1樓發表于: 2012-06-20 15:40

只看該作者 | 小中大

我覺得基本上沒有什么問題，就是需要給定時器復位，因為你不復位他會一直掃描的，也就是你的程序只能走一次，后面的可能實現不了。

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3450 個
工控威望: 20989 點
下載積分: 32164 分
在線時間: 1793(小時)
注冊時間: 2010-01-03
最后登錄: 2025-04-18
查看tkggtdkjpl的主題 / 回貼

2樓發表于: 2012-06-20 16:10

只看該作者 | 小中大

程序有點邏輯混亂

T37 T38往后移
第4行T37應是閉使觸點

自動化單機，生產線，項目編程調試！

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3450 個
工控威望: 20989 點
下載積分: 32164 分
在線時間: 1793(小時)
注冊時間: 2010-01-03
最后登錄: 2025-04-18
查看tkggtdkjpl的主題 / 回貼

3樓發表于: 2012-06-20 16:11

只看該作者 | 小中大

還有一個是T37 T38要有復位
二樓己經說了，不復位另能執行一下，
這就是西門子的軟肋

自動化單機，生產線，項目編程調試！

wfb610

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 686 個
工控威望: 3968 點
下載積分: 20572 分
在線時間: 717(小時)
注冊時間: 2009-09-25
最后登錄: 2025-04-12
查看wfb610的主題 / 回貼

4樓發表于: 2012-06-20 19:21

只看該作者 | 小中大

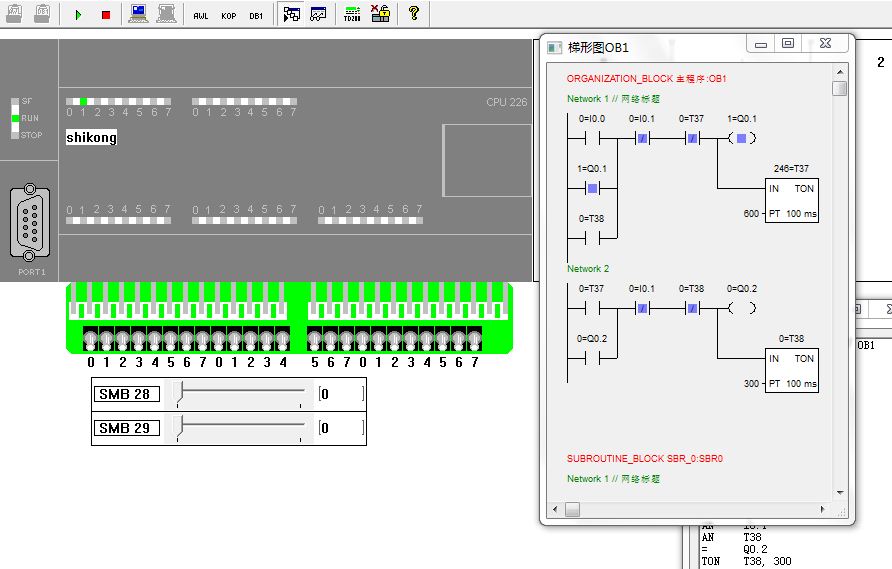

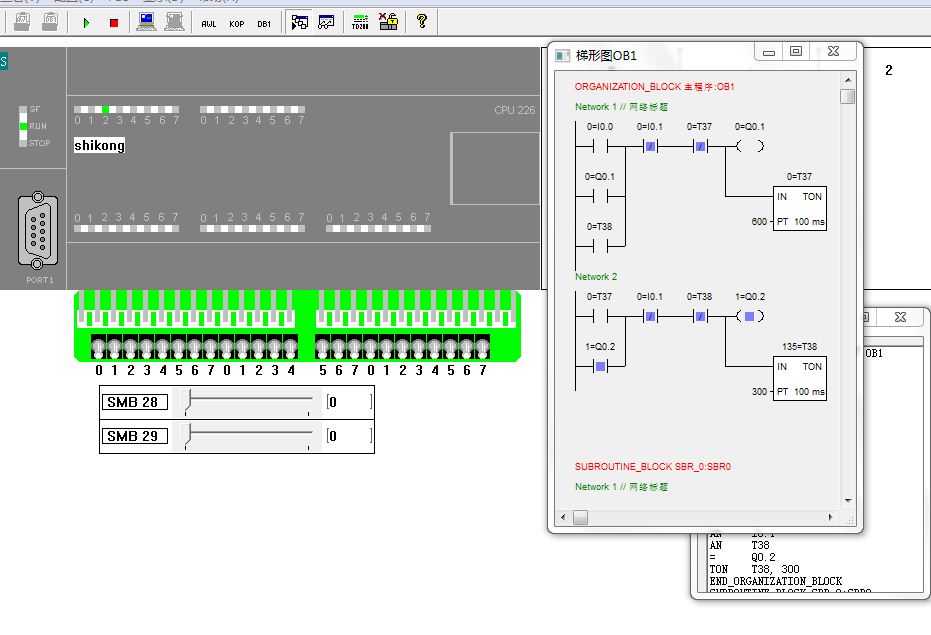

仿真了一下沒有問題

TON定時器能流斷開就自動復位了吧

木皮

學海無涯

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 485 個
工控威望: 742 點
下載積分: 16520 分
在線時間: 243(小時)
注冊時間: 2012-06-17
最后登錄: 2021-06-06
查看木皮的主題 / 回貼

5樓發表于: 2012-06-21 13:45

只看該作者 | 小中大

沒問題啊按掃描序順看圖

大家好才是真的好

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160360 分
在線時間: 3226(小時)
注冊時間: 2007-11-21
最后登錄: 2025-04-18
查看sjm213的主題 / 回貼

6樓發表于: 2012-06-21 15:37

只看該作者 | 小中大

看看此貼加深印象
http://www.xjkz.com.cn/read-gktid-81709.html
這段程序用T37和T38是沒有問題的。若是換成T32~T36就有BUG了。
