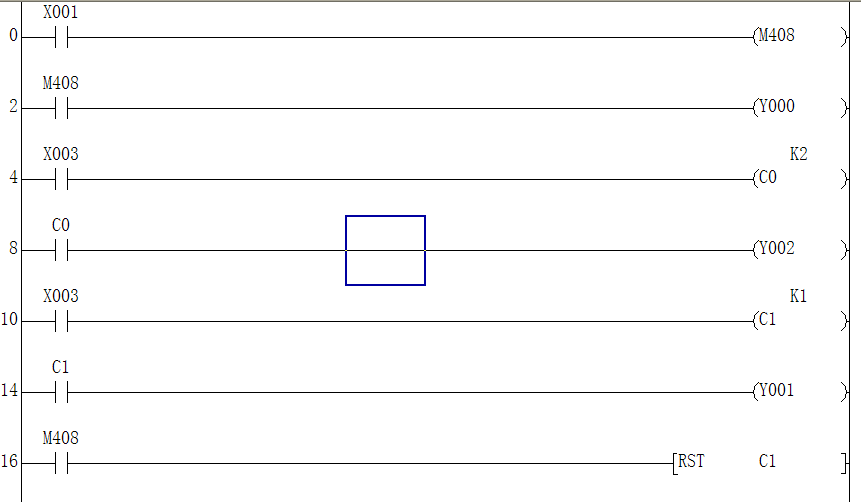

步進梯形圖是從上到下執行的吧？
為什么如上圖所示，Y001的LED燈都沒有亮過呢？
我對X003做了2次計數的時候，Y002是亮的
我對X003做一次計數的時候，Y001按道理是不是也應該亮？
雖然后面緊接著我做了清零的動作。

外行，請教，這是啥原理？

不要讓X1動作

X1不動？那就是后面對C0不清零了？
可是我這程序總要有個清零過程啊，如果不清零，那Y001是會亮
問題在于，我這程序不是先亮Y001，然后再清零嗎？
為什么沒有按順序執行呢？

我試了一下，如果清零的動作延遲5秒，Y001就會亮。
這要是到了實際應用中，比如轉動電機后清零復位，如果按我貼圖所寫，電機沒動過。我要延遲個100秒再清零，電機是會轉動的，但是這樣一來，我又不知道該設置延遲的時間具體是幾秒。總不能隨便設置一個時間吧？

因?yàn)閄1－－ON時，C1被清零了。所以C1就沒有輸出，導致Y1沒有ON.因?yàn)镃1是復位優先型計數器。除非你延時一下后再?gòu)?fù)位C1時，Y1才會ON。
分析一下你說得程序順序執行的問題。
1：當X1---ON時，M408也是ON狀態。
2：M408---ON時，那么Y0----ON狀態
3：當M408--ON時，計數器C1已經復位了。
4：所以LD C1---OFF,導致Y1也是0FF狀態。

引用

引用第3樓zsh340于2012-05-17 16:15發表的  :
因?yàn)閄1－－ON時，C1被清零了。所以C1就沒有輸出，導致Y1沒有ON.因?yàn)镃1是復位優先型計數器。除非你延時一下后再?gòu)?fù)位C1時，Y1才會ON。
分析一下你說得程序順序執行的問題。
1：當X1---ON時，M408也是ON狀態。
2：M408---ON時，那么Y0----ON狀態
3：當M408--ON時，計數器C1已經復位了。
.......

你可以把X1與X3之間互鎖。
還有就是當X3導通時，在LD M408這里加一條ANI X3.這樣當X3導通時，C1就不會復位了。
如果X3比X1先前導通，那么Y1也會亮一下。這時Y1亮的時間與X1導通有關了。

感謝樓上的，意思就是C1這種計數器都是優先復位進行的？

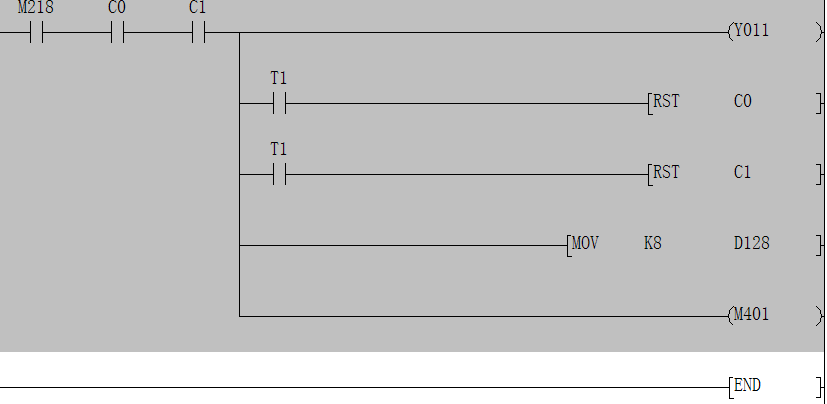

我這個圖，Y011和M401都不得電，但是D128的值卻是8，說明MOV K8 D128這句是執行了的，但是M401和Y011為啥不是ON的狀態啊？

各位大俠，請幫解釋一下5樓的問題啊
困擾我好久了，一直搞不明白啊
為啥 D128有了8的值，而M401卻是永遠不是ON的狀態呢？

實際上，第一個程序的Y1，和第二個程序的M401，都已經經歷了ON的過程，也就是說這段程序確確實實被執行過。
只不過你的程序條件使得這段程序在下一個掃描周期就被復位掉，各輸出點也就便會了OFF的狀態。
也就是說他們都ON了一個掃描周期。一般掃描周期也就幾ms到十幾ms，這么短的時間肉眼是看不到它的狀態變化(off--on--off的變化)的。編程軟件自身也是沒有反應過來，這個狀態已經成OFF了，所以感覺上這些觸點沒有ON過。

斑竹啊，第2個圖示中，我有什么辦法讓其Y011和M401都持續ON呢
這里M401我用了保持用的繼電器，目的就是讓其狀態一直保持著，除非我手動改變它狀態

引用

引用第5樓arrow0725于2012-05-17 17:02發表的  :
感謝樓上的，意思就是C1這種計數器都是優先復位進行的？

[attachment=84296]
我這個圖，Y011和M401都不得電，但是D128的值卻是8，說明MOV K8 D128這句是執行了的，但是M401和Y011為啥不是ON的狀態啊？

如果在這段程序中 K8被傳給給了D218。你可以這樣試試。就是把OUT Y11.OUT M401改成SET Y11    SET M401.這時就應該有輸出了。
只所以O(shè)UT Y11沒有輸出，其實YY1已經導通了一個掃描周期，但時間很短看不到而也。

引用

引用第8樓arrow0725于2012-05-18 09:53發表的  :
斑竹啊，第2個圖示中，我有什么辦法讓其Y011和M401都持續ON呢
這里M401我用了保持用的繼電器，目的就是讓其狀態一直保持著，除非我手動改變它狀態

把OUT Y11改成SET Y11
把OUT M401改成SET M401
再增加一個手動復位；
如LD X4    RST Y11    RST M401

將復位C1那段程序放上面。就可以了
