luosm
級別: 略有小成
精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1399 分
在線時間: 201(小時)
注冊時間: 2006-12-02
最后登錄: 2024-09-19
查看luosm的 主題 / 回貼
樓主  發表于: 2011-06-11 10:49
圖片：

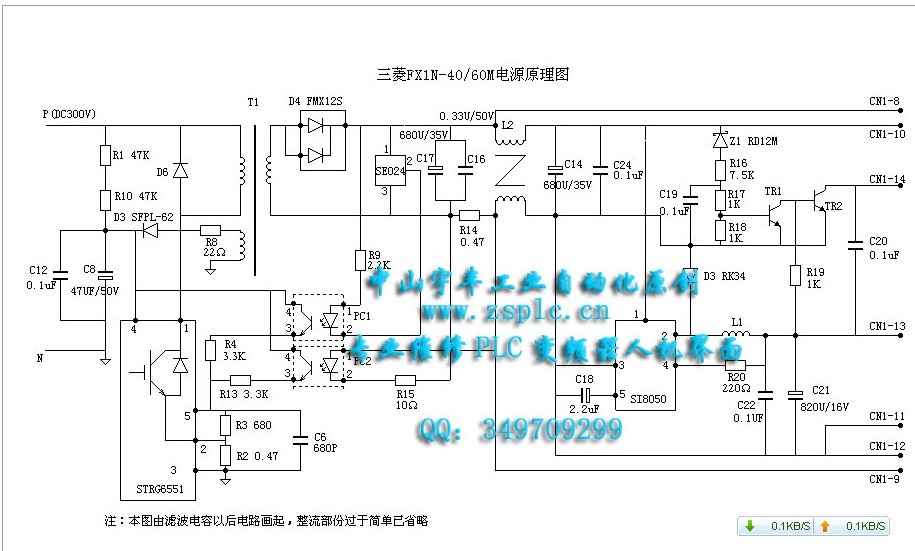

三菱FX1N-40 PLC ，通電無反應，POWER指示燈不亮。代換電源厚膜塊STRG6551無效果，后查閱到FX1N系列電源原理圖。其中標號c8電容兩端電壓僅為0.2V.根據圖紙分析，似乎是D3元件（SFPL-62)損壞。但圖紙標識的是二極管元件，我的理解，D3應該是穩壓管，提供電源厚膜供電電壓。請教各位，D3（SFPL-62)是什么元件？該如何維修？ （附圖紙）
hua966
級別: 家園常客
精華主題: 0
發帖數量: 309 個
工控威望: 595 點
下載積分: 1356 分
在線時間: 183(小時)
注冊時間: 2010-08-19
最后登錄: 2024-12-04
查看hua966的 主題 / 回貼
1樓  發表于: 2011-06-11 11:30
圖紙看不清楚，怎么回答呀！
guoshaoshan
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看guoshaoshan的 主題 / 回貼
2樓  發表于: 2011-06-11 11:43
我前段時間剛修好了一臺FX2N的PLC也是電源沒反應
luzhenchao
小陳
級別: 略有小成
精華主題: 0
發帖數量: 172 個
工控威望: 349 點
下載積分: 1159 分
在線時間: 459(小時)
注冊時間: 2011-01-02
最后登錄: 2024-07-06
查看luzhenchao的 主題 / 回貼
3樓  發表于: 2011-06-11 12:46
你修好了嗎。看了一下就是二極管，修好了嗎
luosm
級別: 略有小成
精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1399 分
在線時間: 201(小時)
注冊時間: 2006-12-02
最后登錄: 2024-09-19
查看luosm的 主題 / 回貼
4樓  發表于: 2011-06-11 14:40
圖紙可以點擊放大查看。R1  、R10、C8、C12、D3、R8組成啟動電路。不理解為何D3是二級管而不是穩壓管？目前已在淘寶購買D3元件（SFPL-62).等待元件購買回來后再確認。
農村娃
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看農村娃的 主題 / 回貼
5樓  發表于: 2011-06-11 21:34
電子電路還真是個門外漢
263286819
以后媽媽再也不用擔心我的學習了,so easy.!!左手拿著
級別: 略有小成
精華主題: 0
發帖數量: 166 個
工控威望: 271 點
下載積分: 494 分
在線時間: 132(小時)
注冊時間: 2010-11-04
最后登錄: 2022-09-01
查看263286819的 主題 / 回貼
6樓  發表于: 2011-06-11 22:13
w我又個fx-1s24dv 的也給我燒了現在都沒有修
誰有經驗給點
楊康
學海無崖
級別: 家園常客
精華主題: 0
發帖數量: 703 個
工控威望: 637 點
下載積分: 1947 分
在線時間: 90(小時)
注冊時間: 2006-11-23
最后登錄: 2023-12-20
查看楊康的 主題 / 回貼
7樓  發表于: 2011-06-11 22:17
我的也燒掉了，是電源模塊壞掉了，換了一個就OK了。
lu831226
代理施耐德西門子等品牌的元件!
級別: 家園常客
精華主題: 0
發帖數量: 312 個
工控威望: 541 點
下載積分: 2493 分
在線時間: 54(小時)
注冊時間: 2011-04-03
最后登錄: 2020-09-26
查看lu831226的 主題 / 回貼
8樓  發表于: 2011-06-11 22:56
呵呵,我把FX0-20MR輸出的TD62083燒了,換的時候接短路了!沒有熱風槍,所以燒了!
QQ32135553
13966443453
皖虎
級別: 探索解密
精華主題: 0
發帖數量: 71 個
工控威望: 167 點
下載積分: 502 分
在線時間: 72(小時)
注冊時間: 2009-12-20
最后登錄: 2023-06-02
查看13966443453的 主題 / 回貼
9樓  發表于: 2011-06-12 00:37
脈沖反饋組成振蕩，不是穩壓，要熟悉開關電源才能搞。
雷達
級別: 略有小成
精華主題: 0
發帖數量: 119 個
工控威望: 233 點
下載積分: 624 分
在線時間: 52(小時)
注冊時間: 2010-08-28
最后登錄: 2024-10-01
查看雷達的 主題 / 回貼
10樓  發表于: 2011-06-12 01:01
找修家電的去
從容淡定－笑談人生
bm51
級別: 正式會員
精華主題: 0
發帖數量: 24 個
工控威望: 80 點
下載積分: 500 分
在線時間: 8(小時)
注冊時間: 2010-06-10
最后登錄: 2012-12-01
查看bm51的 主題 / 回貼
11樓  發表于: 2011-06-12 11:21
是個二極管 選個耐壓值一樣的 換上就行。
