樓主發表于: 2018-08-17 22:09

全看 | 小中大

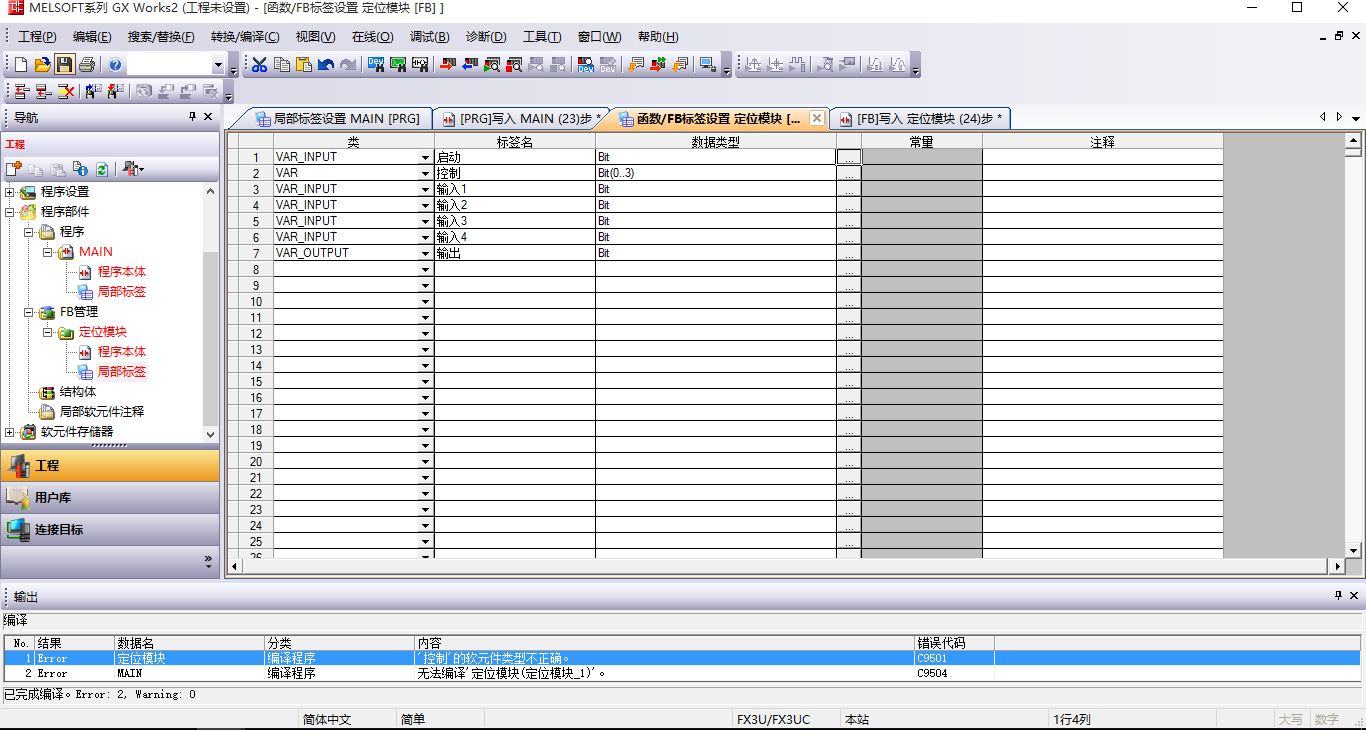

GX Works2軟件用幾年了，這段時間在研究FB功能塊編程方法，感覺蠻好用的，現在卡到一個殼了，來這里求助一下大神。我想把FX3U-1PG的參數設置做成一個功能塊，這樣在用多個定位模塊的時候，我直接拖用FB功能塊，填上相關參數就OK了，現在就卡在#25號參數，我要寫的程序是： TO K0 K25 K3M0 K1,我想把K3M0做成FB功能塊的輸入局部變量，但是做出來的功能塊用不了，提示錯誤。但是，F(xiàn)rom K0 K28 K3M20 K1，讀取狀態的K3M20做成輸出局部變量的組合位元件卻一點問題都沒有，有沒有哪位大神有高招解決此問題呀！

拉你去撞墻

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 51 點
下載積分: 703 分
在線時間: 14(小時)
注冊時間: 2018-08-17
最后登錄: 2018-08-24
查看拉你去撞墻的主題 / 回貼

1樓發表于: 2018-08-18 08:34

全看 | 小中大

圖片：

引用
引用第1樓flyfeky于2018-08-17 22:53發表的 :
把K3M0做成輸入輸出變量賦值. 在不行把你的FB發上來.

拉你去撞墻

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 51 點
下載積分: 703 分
在線時間: 14(小時)
注冊時間: 2018-08-17
最后登錄: 2018-08-24
查看拉你去撞墻的主題 / 回貼

2樓發表于: 2018-08-18 12:49

全看 | 小中大

引用
引用第3樓焦劉吉于2018-08-18 12:28發表的 :
輸入變量不可以用數組位嗎？

我也就卡在這里了，輸出變量卻沒有這個問題

拉你去撞墻

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 51 點
下載積分: 703 分
在線時間: 14(小時)
注冊時間: 2018-08-17
最后登錄: 2018-08-24
查看拉你去撞墻的主題 / 回貼

3樓發表于: 2018-08-18 21:34

全看 | 小中大

引用
引用第6樓mosheng1234于2018-08-18 20:08發表的 :
不太明白你的意思

能看看你的FB程序是怎么寫的嗎？

拉你去撞墻

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 51 點
下載積分: 703 分
在線時間: 14(小時)
注冊時間: 2018-08-17
最后登錄: 2018-08-24
查看拉你去撞墻的主題 / 回貼

4樓發表于: 2018-08-18 22:17

全看 | 小中大

引用
引用第8樓焦劉吉于2018-08-18 21:40發表的 :
樓主是不是輸入為位數組，輸出為字，試了不行

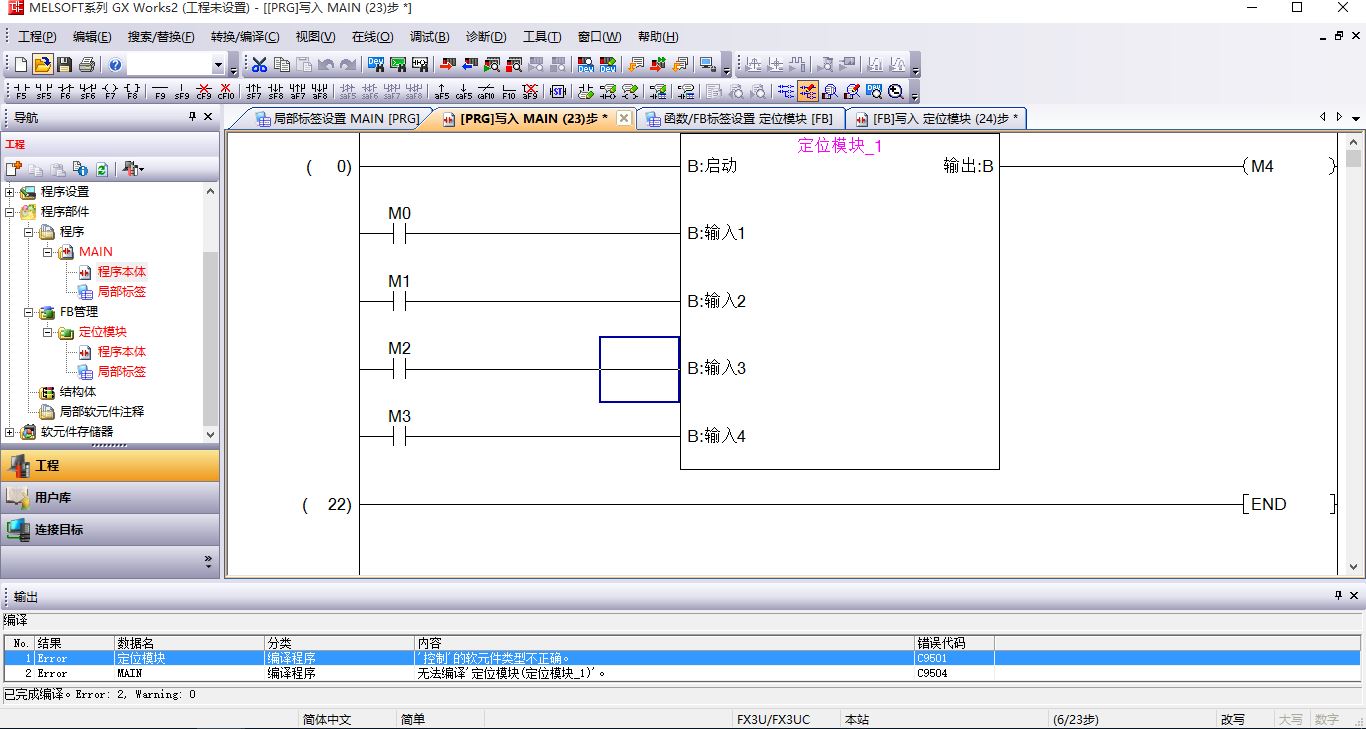

是主程序的位元件驅動FB程序塊的局部變量數組，F(xiàn)B功能塊編譯無錯誤，但是調用該FB塊報錯

拉你去撞墻

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 51 點
下載積分: 703 分
在線時間: 14(小時)
注冊時間: 2018-08-17
最后登錄: 2018-08-24
查看拉你去撞墻的主題 / 回貼

5樓發表于: 2018-08-19 09:11

全看 | 小中大

引用
引用第10樓焦劉吉于2018-08-19 08:42發表的 :
如果是你說的那樣那是可以的
RT:

你那個bool_m局部變量位組合沒有調用吧，重要的是你要調用那個位組合

拉你去撞墻

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 51 點
下載積分: 703 分
在線時間: 14(小時)
注冊時間: 2018-08-17
最后登錄: 2018-08-24
查看拉你去撞墻的主題 / 回貼

6樓發表于: 2018-08-20 11:46

全看 | 小中大

圖片：

引用
引用第14樓mosheng1234于2018-08-20 10:09發表的 :

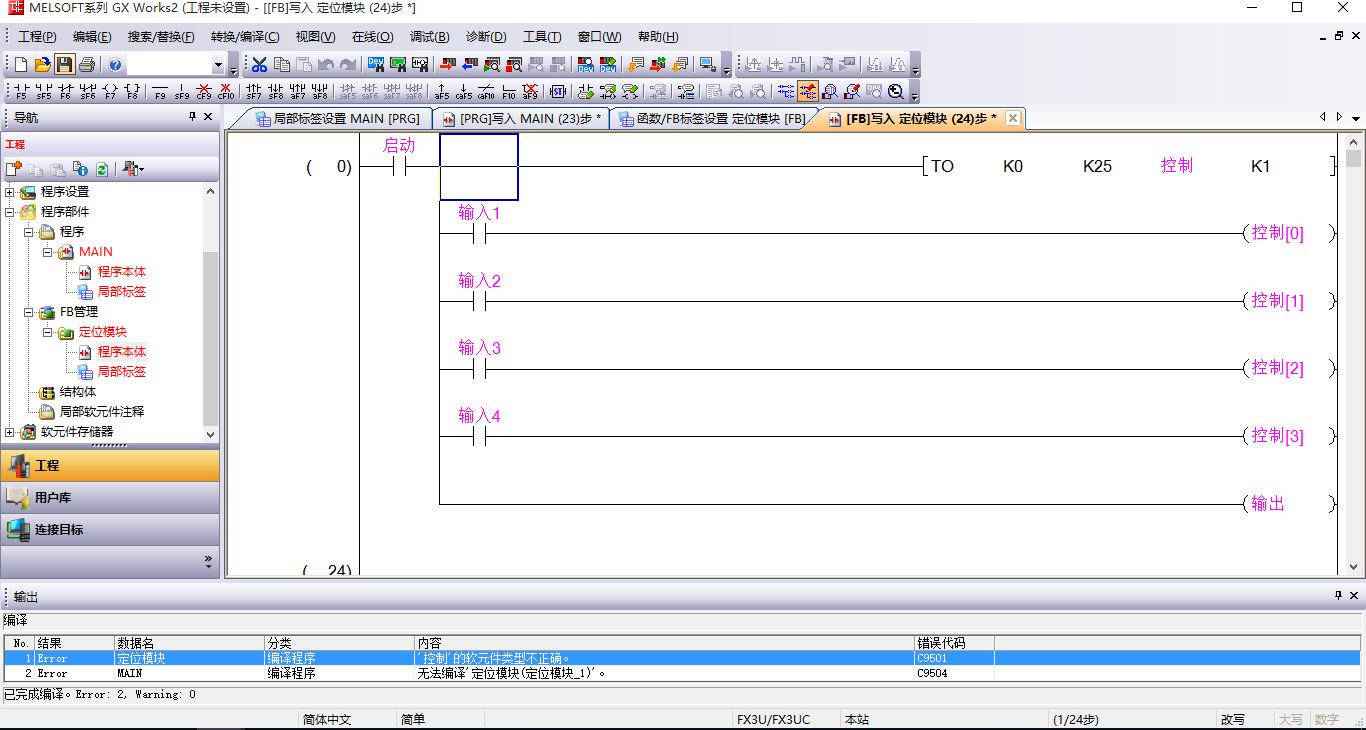

隨手創建的，沒保存，就寫了一點，你看我附圖里的注釋就知道怎么寫了，比你多的就只有一個output而已，你的報錯應該是沒有output，三菱梯形圖程序要求連接到右母線。你試試是不是這樣子的

加上輸出后，F(xiàn)B程序確實可以在主程序那里調用了，但是調用后主程序編譯又報錯
