工控人家園 綜合討論 單變壓器三極管自激電路

卓發智能

相互學習，共同進步。

級別: 工控俠客

精華主題: 0
發帖數量: 2481 個
工控威望: 3096 點
下載積分: 12230 分
在線時間: 667(小時)
注冊時間: 2008-08-03
最后登錄: 2025-04-15
查看卓發智能的主題 / 回貼

樓主發表于: 2013-09-14 21:40

全看 | 小中大

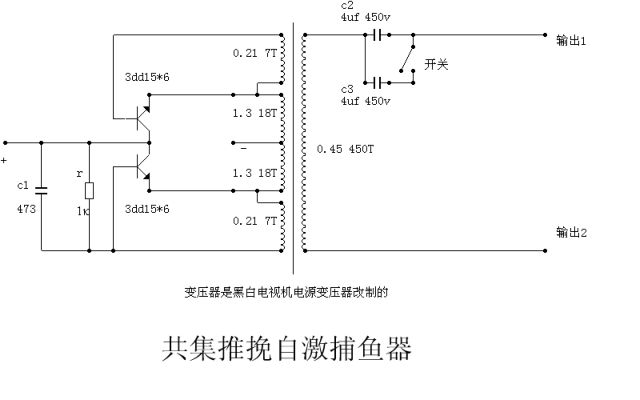

如題：大家看看這個電路合理嗎？功率怎么樣？電阻與電容分別有什么作用？分析分析看。我有點菜，不太懂。謝謝！

相信自我！

wwcwwc

級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的主題 / 回貼

1樓發表于: 2013-09-16 09:08

全看 | 小中大

個人感覺這個電路缺少啟動激勵線路，在推挽三極管中的如何一組中加啟動推挽電路，因為剛開始啟動時會出現欠激勵的現象。

wwcwwc

級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的主題 / 回貼

2樓發表于: 2013-09-20 08:14

全看 | 小中大

輸出側開關的作用是將串聯在輸出回路上的電容器并聯，加大電容器減小容抗對輸出電路的影響。其目的是當輸入側電源電壓降低或者輸出側相應大的功率時合上次開關。
