工控人家園 資料互助 三菱FX系列PLC USB編程電纜電路圖

mmm88800

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 175 點
下載積分: 864 分
在線時間: 44(小時)
注冊時間: 2011-07-09
最后登錄: 2025-01-04
查看mmm88800的主題 / 回貼

樓主發表于: 2012-10-03 18:15

全看 | 小中大

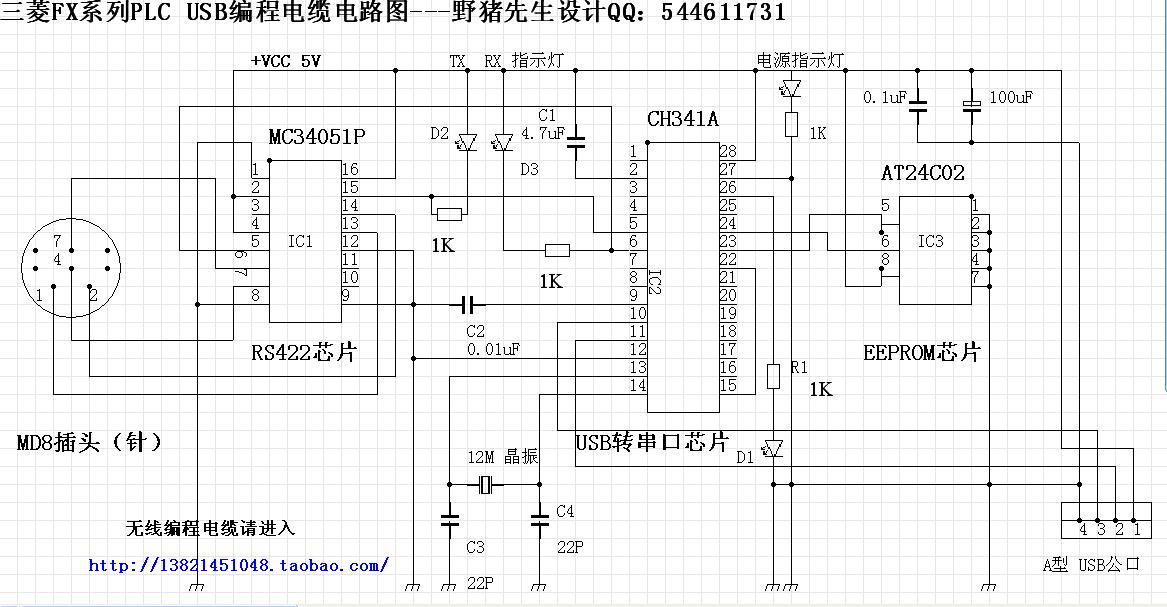

這款編程電纜雖然沒采用隔離設計，但工作性能相當穩定。不會燒壞PLC通訊端口。采用的芯片全是原裝進口的，絲毫不比淘寶上賣的100多元的電纜差，而且通訊穩定性比之更好。
全部制作成本包括外殼只需要28元。

下面和淘寶出售的USB電纜做個對比：

USB轉串口芯片    CH341A                                        PL2303或CH340
RS422芯片           MC34051                                       MAX488或490
EEPEOM                 24TC02                                           無
全部成本                  28元                                               20元（售價50-100之間）

本人以后陸續更新西門子200 300 臺達歐姆龍施耐德 AB 三菱信捷松下 LG等您所見的任何PLC  USB電纜電路圖，如您急需，可QQ：544611731索取
不明之出，亦可交流！！

[ 此帖被mmm88800在2012-10-04 12:01重新編輯 ]

本帖最近評分記錄：

下載積分:+1(dlmeyou) 感謝分享！

下載積分:+1(aaa2073)

工控威望:+10(ymmfa)

下載積分:+5(烏龜船長) 好貼！
