問題1：必須選MT晶體管輸出接口的plc么？普通的MR輸出的plc行嗎？用那個脈沖調制的指令也不行么？
問題2：我這個步進驅動器看不懂，上面寫著：
swt-201 step driver
VCC
GND
A+
A-
B+
B-
CP+
CP-
CW+
CW-     請仔細說明含義
問題3：怎樣對plc,驅動器，和步進電機接線呢？步進電機有6根線，分別是紅綠黃藍黑白，已經引出來了，卻是三紅三黑6個接口，怎樣接線呢？

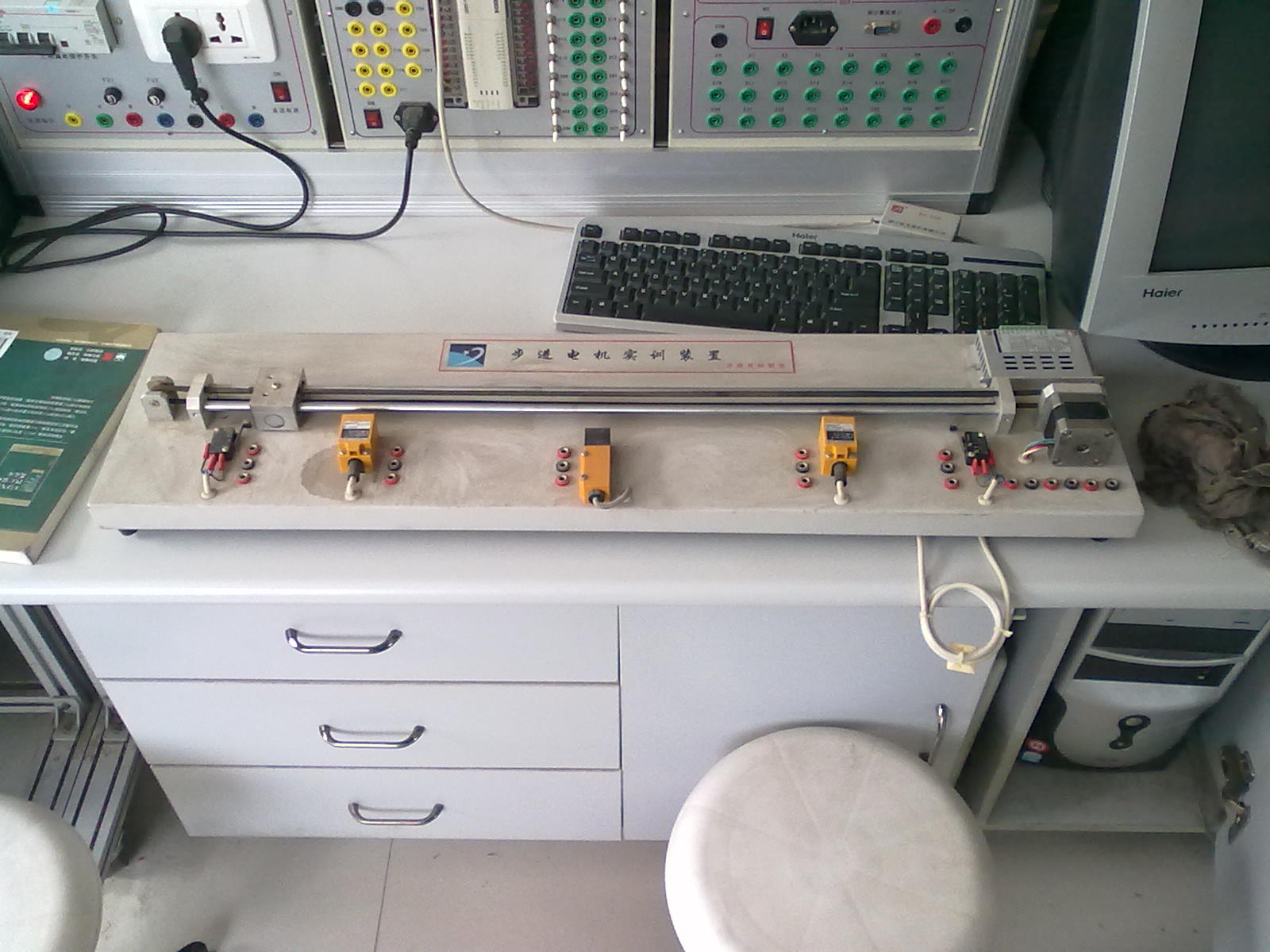

問題4：這個電機裝置上還有霍爾傳感器，漫發射，都是omch估計都是牌子，是干什么呢
問題有些多，請高手指點，

這個圖不是很清楚啊，我手機不行，像素低

不好意思，還有抹布啊

感謝樓上的回復，
照這樣說，那我這個步進驅動器是不是沒有脫機信號的輸入呢？
還有，驅動器上只有A+,A-,B+,B-,是不是只能驅動兩相的步進電機了，我這個步進電機，6根線，應該是三相的了，對嗎？

如果我只是教學演示用，步進電機的速度放到很慢，可以用MR繼電器輸出的PLC么？

引用

引用第9樓和諧共贏于2012-05-14 18:54發表的 :
我也想搞一套，做實驗用。

這個是過去買的，教學用的，要是私人的話沒必要了，我個人感覺教學的試驗臺好貴啊，儀器精密度還一般，可能人家注重安全吧，我這有一個臺子，上面有無刷直流電機和驅動，步進電機和驅動，伺服電機，觸摸屏，PLC，居然是4.5w買回來的

的確是教學用的，安全第一，教學第二，實用第三

引用

引用第11樓niningtt于2012-05-14 20:06發表的 :
問題1：必須選MT晶體管輸出接口的plc么？普通的MR輸出的plc行嗎？用那個脈沖調制的指令也不行么？
答：如果說相當低低速控制，理論上講繼電器可以，但是繼電器是機械觸點，機械觸點動作時有個過程的，所以速度上達不到要求，其次是機械動作是有壽命的，一般的話你這樣負載只能開端幾百萬次吧，機械觸點很可能就壞掉了
問題2：我這個步進驅動器看不懂，上面寫著：
swt-201 step driver
VCC
.......

謝謝，回答的這么詳細
我找不到MT的PLC了，不行只好調的速度低一些，給學生演示吧

引用

引用第18樓niningtt于2012-05-17 18:03發表的  :

如果你買不到PLC可以買一塊晶體管輸出擴展板，FX1N-2EYT-BD 擴展板，2點晶體管輸出 兩百來塊錢就可以買到了。

我實驗室另一排全是西門子的PLC，全是DC/DC/DC，只不過學生的課本是三菱的

我全部搞定了，的確玩了一陣子就沒有意思了
謝謝樓上各位的幫助指導

今天下午讓他左右走，才10分鐘，一摸電機，怎么這么熱呢，有近90°了
我還發現這個電機設定的左右走距離不對勁啊，我設定的左右都是4秒，可是一個勁朝一個方向偏
怎么回事呢？
