工控人家園 綜合討論 總算明白了！三菱QPLC通過CCLINK總線讀取遠程智能溫度模塊的運用！

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

樓主發表于: 2012-02-16 18:42

全看 | 小中大

先上兩張設備圖片主站和幾個遠程I/O 以及遠程智能模塊，AJ65BT-64RD3

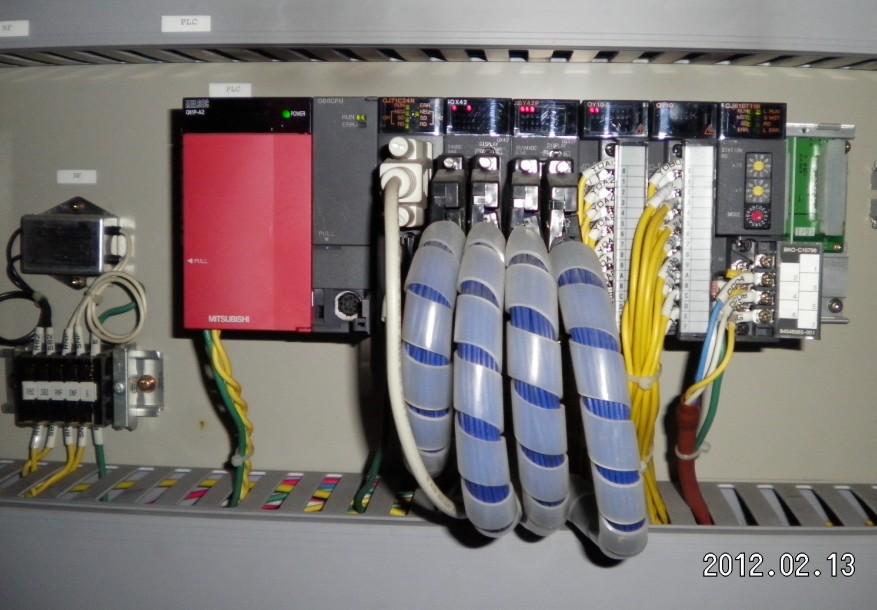

主站

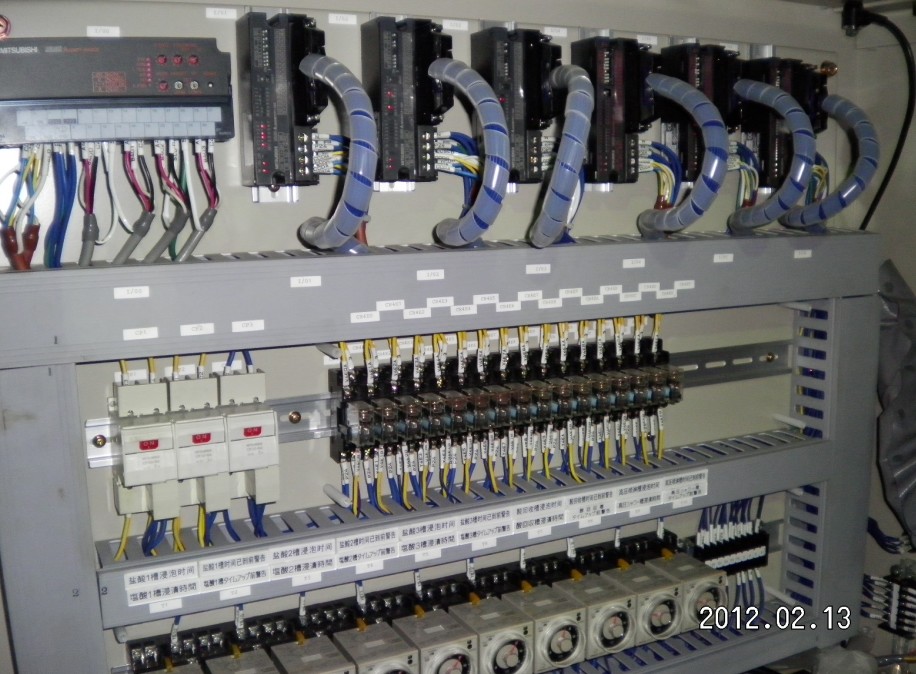

1-4號站是AJ65BT-64RD3,后面跟6個32點的I/O遠程模塊

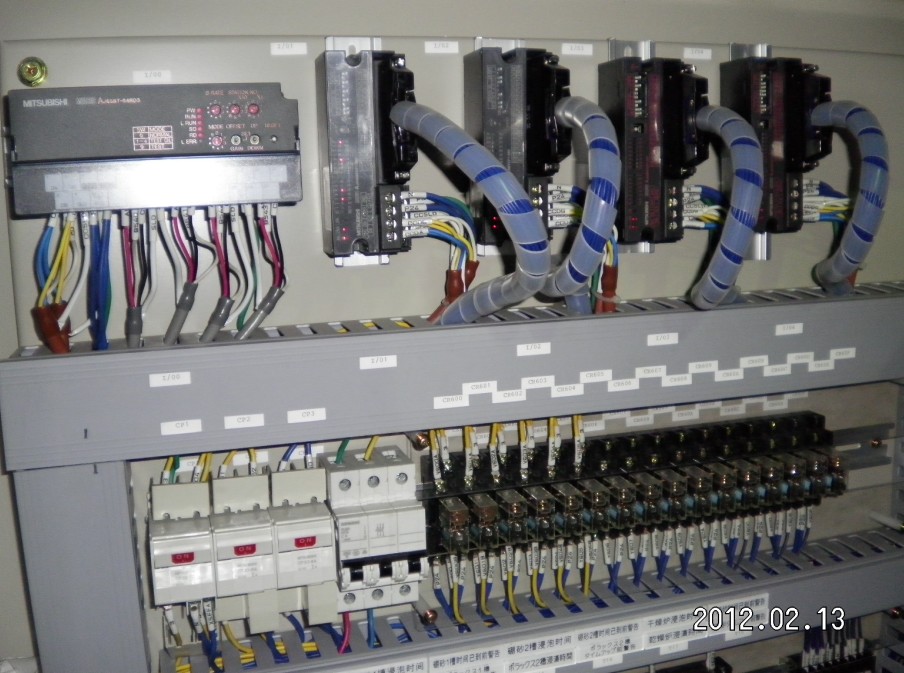

10-14號站是第二個AJ65BT-64RD3，后面跟了4個I/O遠程模塊

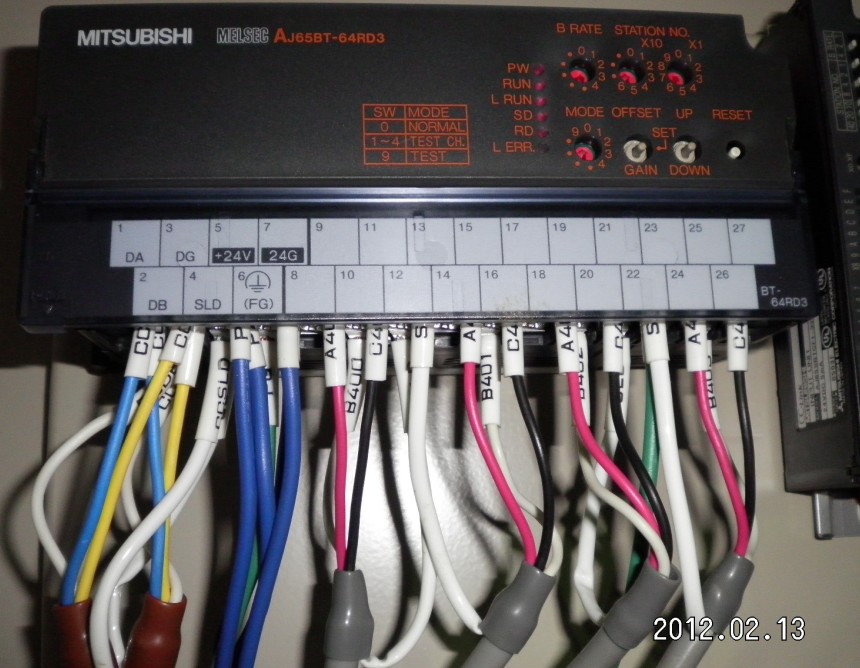

近拍圖片

PLC的網絡參數

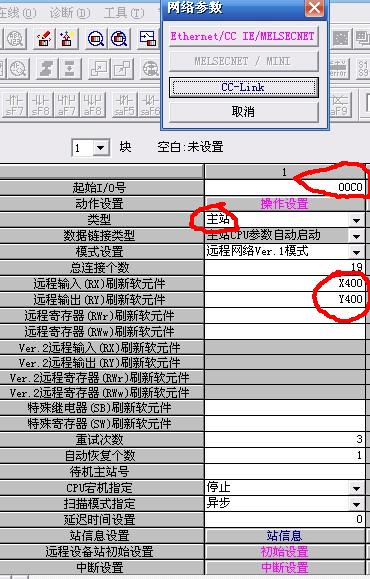

主站網絡參數

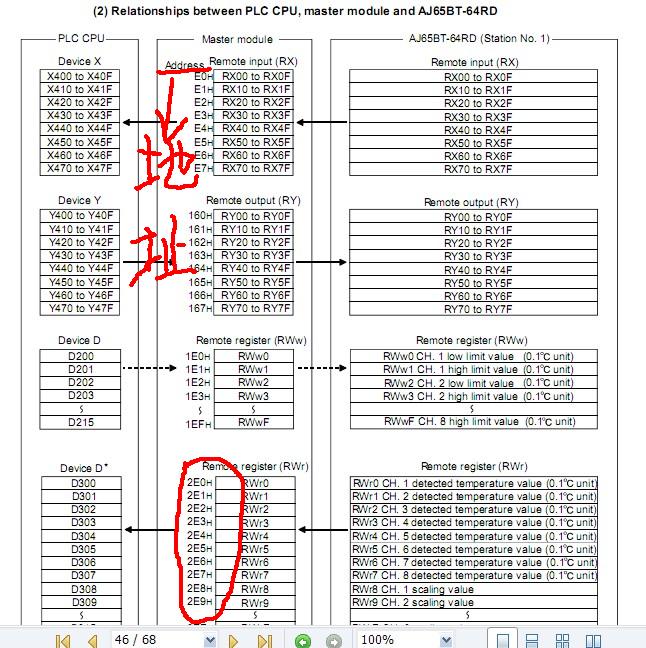

遠程AJ65BT-64RD3在PLC中與控制模塊的關系

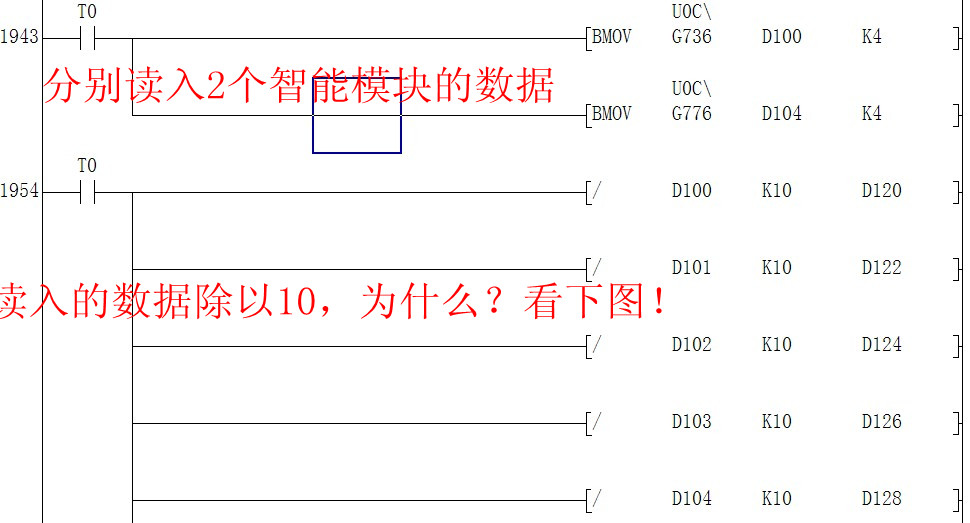

因為2個智能模塊分別占用了 1-4號站和 10-14號站，所以PLC的讀取地址是2E0 2E1 2E2 2E3  和308 309 30A 30B,

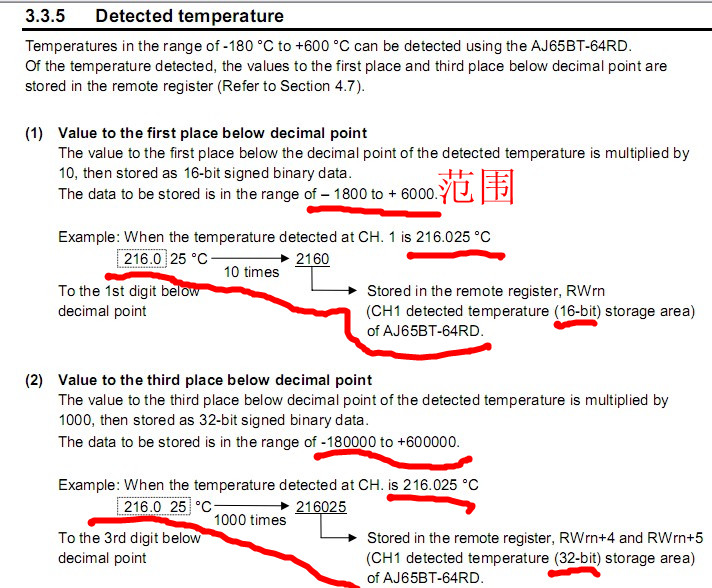

(為什么只讀取這幾個數據？后面的2E4  2E7  30C  30E為什么不讀？因為這幾個地址是16BIT的溫度數據，

看圖可以知道緊接這后面4個數據是32BIT的溫度數據，讀出來就不是除以10，要除以1000了！)

至于中間的地址2F0~2FE  300~307一共24個地址被6個遠程I/O模塊所占用，1個站占用4個地址，智能模塊占用4個站號16個地址，

所以第二格模塊讀取數據的地址是308開始，以上都是16進制數據格式，將其轉換成10進制數據就可以和PLC中的數據對應起來，

2E0 2E1 2E2 2E3轉換后就是736,737,738,739             308 309 30A 30B轉換后就是776,777,778,779，
