問題  (1)  原理圖中當中液位時,能否實現兩臺泵,4小時,輪流啟動停止.

            (2)該圖中,還不能實現,一臺泵故障時,另外一臺泵,自動投入.(該泵是滿足啟動條件的),即KA4,

                KA5的常開觸點要作為啟動條件.但是還不能影響.到正常工作時的4小時兩泵輪流起停.



我單位的污水處理設備用的S7－200的（不知原因，沒有圖紙），功能沒有正常工作時的4小時兩泵輪流起停。抽點時間我考慮下吧。

有點問題：1、當1號泵啟動時，2號也會啟動的。
　　　　　2、當中液位啟動時，兩臺電機同時啟動。以上拙見。

我設計了個電路，請指教。

1、KA4、KA5、時間繼電器KT0的供電改到KA6X線圈，中液位啟動時，KT0才工作。
2、KA3用常開點：當到中液位，低浮球閉合，KA3線圈動作，才具備泵的啟動條件。
3、兩處綠色：當任一臺泵出現故障時，KT0失電，通過常閉點使KA9與KA10得電；當KA7啟動時，無故障的泵投入運行。
4、看不清紅色部分：KA8，當KA1（高液位）動作時，KA8閉合，兩臺泵同時得電（有故障的不啟動）
5、嚴重失誤：KM1與KM2回路中加上KA4與KA5的常閉點。保證有故障的電機無法啟動。
　　有什么不妥之處，請自個考慮吧。
　　

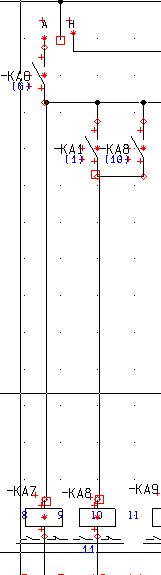

我用PCSCHEMATIC軟件編的，見圖片。

KA3為低液位，只有其閉合后（低位有水），才能給中液位啟動時提供條件；KA2為中液位的。不知你怎么理解的？KA6從線路中看不出與高液位（KA1）有關系的？
　　不懂！！�。。。。�！

引用

引用第18樓foxplc于2008-05-16 20:56發表的 與taipi-k探討實例 :
是我理解有誤,低液位

時,KA3閉合水位繼續漲,KA3仍然閉合,漲到中液位時,KA2閉合,此時KA6線圈得電.KA6常開點閉合,KA7線

圈得電,若打到自動,KM2吸,泵2轉.若水位上升到,高位時,KA1閉合不管此時運行的是哪1臺電機,KA8都閉
.......

你的補充有缺陷：在浮球并聯KA1的常開后，KA1會永遠自保，不會隨H的斷開而斷開的。
經過你的提醒，我重新理了思路：見圖片
