12樓  發表于: 2011-09-19 13:35
呵呵，我不懂電路圖呀！
如果再加啟動按鈕，停止按鈕！
哪又要怎樣接？
sylgq
印刷包裝機電維修
級別: 論壇先鋒
精華主題: 0
發帖數量: 1066 個
工控威望: 1253 點
下載積分: 14620 分
在線時間: 1197(小時)
注冊時間: 2011-07-18
最后登錄: 2024-12-23
查看sylgq的 主題 / 回貼
13樓  發表于: 2011-09-20 00:25
大家都幫樓主嘍，樓主說不懂電路圖，真暈
wuliang211
小剛
級別: 家園常客
精華主題: 0
發帖數量: 363 個
工控威望: 537 點
下載積分: 2227 分
在線時間: 291(小時)
注冊時間: 2011-08-23
最后登錄: 2019-12-21
查看wuliang211的 主題 / 回貼
14樓  發表于: 2011-09-20 15:48
這控制有什么用
vivian2009
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看vivian2009的 主題 / 回貼
15樓  發表于: 2011-09-21 14:11
可以控制電機看自動正反轉呀！
yifan_1987
沒有最好，只有更好！
級別: 家園常客
精華主題: 0
發帖數量: 566 個
工控威望: 745 點
下載積分: 2169 分
在線時間: 124(小時)
注冊時間: 2010-01-07
最后登錄: 2019-05-26
查看yifan_1987的 主題 / 回貼
16樓  發表于: 2011-09-23 10:50
要不你把東西，發過來，給你弄，不花錢，建議樓主還是，去學習學習電路圖。
etdssdabb
只有學而知之，沒有生而知之
級別: 家園常客
精華主題: 0
發帖數量: 359 個
工控威望: 676 點
下載積分: 7861 分
在線時間: 231(小時)
注冊時間: 2010-03-16
最后登錄: 2019-04-15
查看etdssdabb的 主題 / 回貼
17樓  發表于: 2011-09-23 14:03

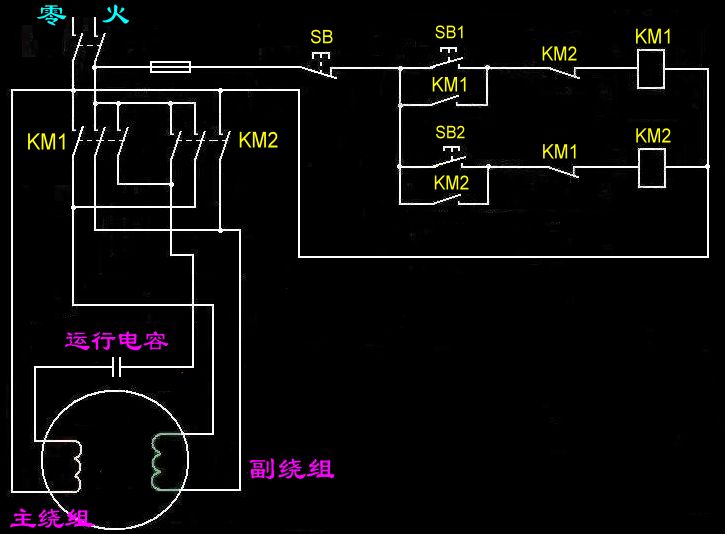

圖片：
我這里有個圖你加兩個限位開關就行了，看對你有沒有幫助。
為夢前行
級別: 略有小成
精華主題: 0
發帖數量: 258 個
工控威望: 331 點
下載積分: 5097 分
在線時間: 41(小時)
注冊時間: 2008-12-02
最后登錄: 2024-11-18
查看為夢前行的 主題 / 回貼
18樓  發表于: 2011-09-23 14:07

本帖最近評分記錄：
  • 下載積分:-5(guochunyi) 請勿發表無意義的帖子
    • 用誠信的心做事，用感恩的心做人
    hgq
    探索
    級別: 工控俠客
    精華主題: 0
    發帖數量: 217 個
    工控威望: 2143 點
    下載積分: 9816 分
    在線時間: 224(小時)
    注冊時間: 2010-03-15
    最后登錄: 2024-09-14
    查看hgq的 主題 / 回貼
    19樓  發表于: 2011-09-23 23:56
    不會電路圖,那就裝個空開作啟動停止用得了.
    vivian2009
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看vivian2009的 主題 / 回貼
    20樓  發表于: 2011-10-01 04:29
    我那個電機只有三根線索呀？
    yangyajiang
    看得多回得少。見諒了！
    級別: 家園常客
    精華主題: 0
    發帖數量: 1127 個
    工控威望: 836 點
    下載積分: 34261 分
    在線時間: 466(小時)
    注冊時間: 2008-02-02
    最后登錄: 2020-12-29
    查看yangyajiang的 主題 / 回貼
    21樓  發表于: 2011-10-01 05:57
    原理是這樣的， 單相電機要改一下線圈接頭，副線圈及主線圈的兩邊接頭都引出來，通過兩個繼電器的轉變，正轉是副線圈頭與主線圈頭共接，反轉是副線圈尾與主線圈共接（電容式的，副線圈的另一頭是接電容的）這樣就可以正反轉了。
    yangyajiang
    看得多回得少。見諒了！
    級別: 家園常客
    精華主題: 0
    發帖數量: 1127 個
    工控威望: 836 點
    下載積分: 34261 分
    在線時間: 466(小時)
    注冊時間: 2008-02-02
    最后登錄: 2020-12-29
    查看yangyajiang的 主題 / 回貼
    22樓  發表于: 2011-10-01 06:00
    引用
    引用第17樓etdssdabb于2011-09-23 14:03發表的 這是沒有限位開關的 :
    我這里有個圖你加兩個限位開關就行了，看對你有沒有幫助。

    怎么初看電容是接在主線圈的，搞不懂
    wangguiyang
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看wangguiyang的 主題 / 回貼
    23樓  發表于: 2011-10-01 06:55
    單相220伏電機現在用的一般是電容啟動,電機有兩組線圈一個是運行一個是啟動,要實現正反轉就要使電容倒轉.如果用行程開關,那么用行程開關控制一個接觸器實現一個單動,用接觸器的一個常開點和一個常閉點來倒轉,如果想加啟動停止按鈕,那么就在加一只接觸器形成一個單動,讓它的一個常開點控制電機的公共端.這樣就可以了.
