工控人家園 綜合討論 大家看看兩個熱繼電器的用法

redrock99

級別: 家園常客

精華主題: 0
發帖數量: 319 個
工控威望: 554 點
下載積分: 3735 分
在線時間: 174(小時)
注冊時間: 2009-02-04
最后登錄: 2025-04-15
查看redrock99的主題 / 回貼

樓主發表于: 2011-08-03 22:17

全看 | 小中大

描述：12
圖片：

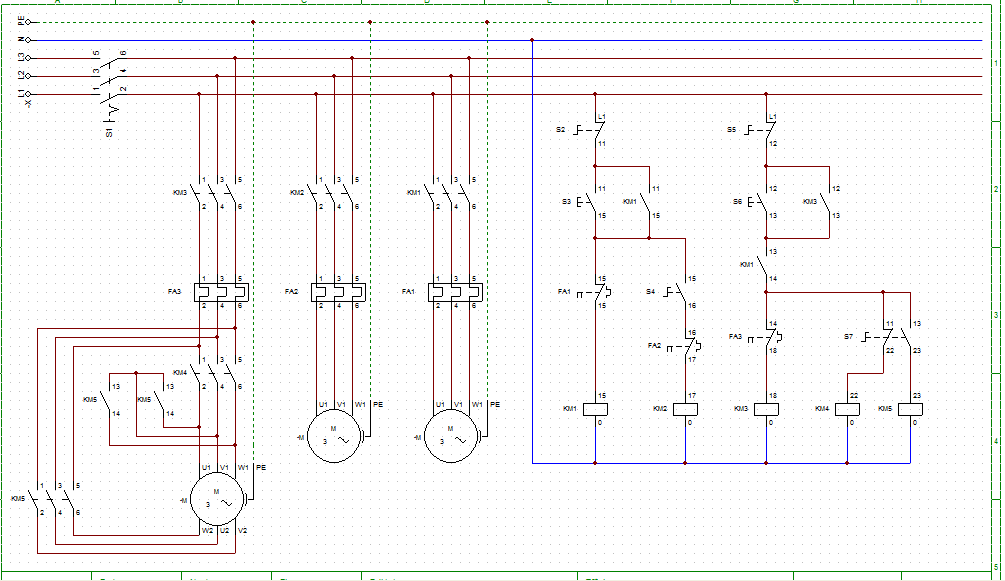

請大家看看這個星三角起動的主回路里兩個熱繼電器的電流值應該和電機的額定電流是什么關系

我說明下，這是個星三角的一次回路，FR1和FR2不同時存在，我就是見過這兩種用法分別存在的回路，所以想問下這種用法的區別
應該利于調整FR的值

[ 此帖被redrock99在2011-08-04 22:49重新編輯 ]

ldq_yang

JAY LIU

級別: 家園常客

精華主題: 0
發帖數量: 367 個
工控威望: 537 點
下載積分: 1267 分
在線時間: 158(小時)
注冊時間: 2010-10-08
最后登錄: 2019-10-14
查看ldq_yang的主題 / 回貼

1樓發表于: 2011-08-04 07:35

全看 | 小中大

這個是雙速電機控制電路。FR1是電機的額定電流。FR2是不停機調速的保護

ldq_yang

JAY LIU

級別: 家園常客

精華主題: 0
發帖數量: 367 個
工控威望: 537 點
下載積分: 1267 分
在線時間: 158(小時)
注冊時間: 2010-10-08
最后登錄: 2019-10-14
查看ldq_yang的主題 / 回貼

2樓發表于: 2011-08-04 07:37

全看 | 小中大

我們公司的鏜床主軸電機都是這么接的

ldq_yang

JAY LIU

級別: 家園常客

精華主題: 0
發帖數量: 367 個
工控威望: 537 點
下載積分: 1267 分
在線時間: 158(小時)
注冊時間: 2010-10-08
最后登錄: 2019-10-14
查看ldq_yang的主題 / 回貼

3樓發表于: 2011-08-04 19:08

全看 | 小中大

圖片：

KM1和KM3動作時三角形低速，KM2是雙星形，高速
