樓主發表于: 2021-06-12 16:44

只看樓主 | 小中大

詢問各位老師s7-200PID，調用PID指令TBL起始地址設定好后，其他的功能就固定了嗎，例如TBL設定為VB100，過程變量就是VD100，設定值就是BD104,還有其他變量。若TBL為VB200那就是設定是VD204嗎？不會改變地址位置吧？

先謝謝各位老師

holdkcxyz

級別: 工控俠客

精華主題: 0
發帖數量: 127 個
工控威望: 4221 點
下載積分: 991 分
在線時間: 290(小時)
注冊時間: 2018-11-07
最后登錄: 2025-04-15
查看holdkcxyz的主題 / 回貼

1樓發表于: 2021-06-12 16:47

只看該作者 | 小中大

shide

請叫我老鐵

人生就像蒲公英，看似自由，卻身不由己。

級別: 工控俠客

精華主題: 0
發帖數量: 941 個
工控威望: 4516 點
下載積分: 718 分
在線時間: 250(小時)
注冊時間: 2015-08-28
最后登錄: 2025-04-13
查看請叫我老鐵的主題 / 回貼

2樓發表于: 2021-06-12 16:50

只看該作者 | 小中大

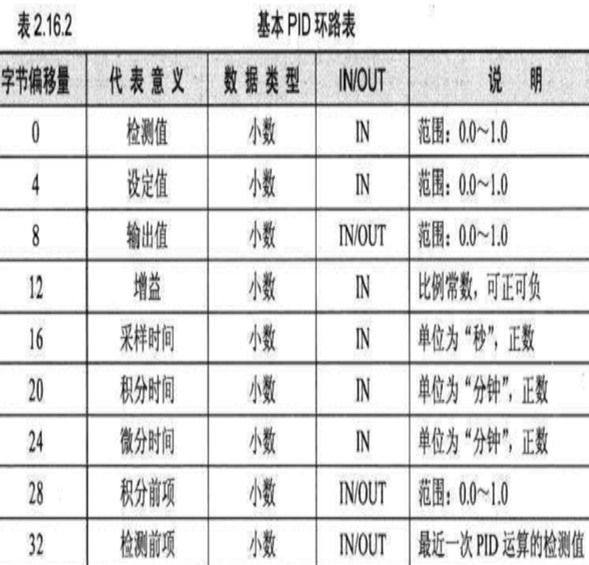

圖片：

TBL是PID表格起始地址，一旦確定，后面的地址只能跟著偏移，占用36個字節，等于9個雙字，數據類型都是小數詳細見PID表格

zjunfeng

級別: 探索解密

精華主題: 0
發帖數量: 12 個
工控威望: 101 點
下載積分: 641 分
在線時間: 32(小時)
注冊時間: 2016-07-22
最后登錄: 2024-12-16
查看zjunfeng的主題 / 回貼

3樓發表于: 2021-06-12 18:29

只看該作者 | 小中大

就是跟著你的這個圖表往下排對吧？
謝謝了！謝謝！

請叫我老鐵

人生就像蒲公英，看似自由，卻身不由己。

級別: 工控俠客

精華主題: 0
發帖數量: 941 個
工控威望: 4516 點
下載積分: 718 分
在線時間: 250(小時)
注冊時間: 2015-08-28
最后登錄: 2025-04-13
查看請叫我老鐵的主題 / 回貼

4樓發表于: 2021-06-12 18:43

只看該作者 | 小中大

引用
引用第3樓zjunfeng于2021-06-12 18:29發表的 :
就是跟著你的這個圖表往下排對吧？
謝謝了！謝謝！

是的呢
