樓主  發表于: 2018-12-03 17:36
圖片：

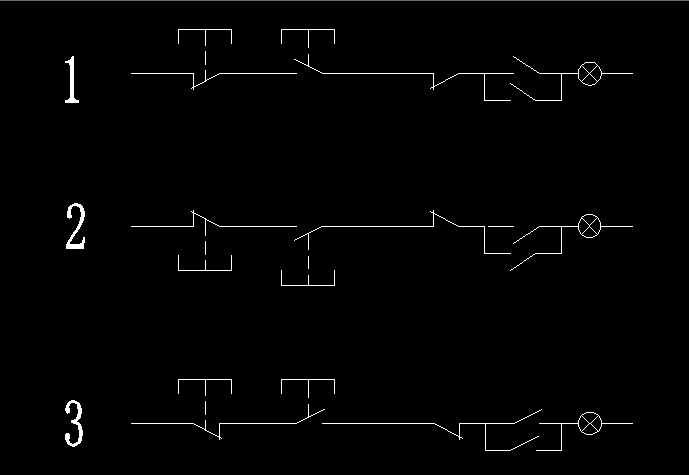

圖1是我自學畫法，沒經過專業學習也不知對不對。 圖2畫法是我看到中鐵局出的圖， 常開符號斜口向下面，啟停按扭也在下面，包括中鐵教科書也是這樣的。圖3 是在網上看到的動觸接點調過來。請問各位大師控制電路設計有什么標準規范， 如開關符號的連接，靜動觸點那邊放在前面，或者常開常閉開關向下還是向上。謝謝各位大師了
honggun
級別: 網絡英雄
精華主題: 0
發帖數量: 1601 個
工控威望: 7025 點
下載積分: 33164 分
在線時間: 915(小時)
注冊時間: 2009-11-16
最后登錄: 2025-01-01
查看honggun的 主題 / 回貼
1樓  發表于: 2018-12-03 18:34
第三個好些
工控最強王者
世上無難事，只怕有心人
級別: 略有小成
精華主題: 1 篇
發帖數量: 91 個
工控威望: 232 點
下載積分: 2123 分
在線時間: 85(小時)
注冊時間: 2018-10-26
最后登錄: 2024-05-16
查看工控最強王者的 主題 / 回貼
2樓  發表于: 2018-12-03 18:41
電氣設計用第二個，開關狀態都是處于自然安全狀態
jxjalwf
級別: 略有小成
精華主題: 0
發帖數量: 177 個
工控威望: 283 點
下載積分: 5963 分
在線時間: 582(小時)
注冊時間: 2015-11-09
最后登錄: 2025-01-01
查看jxjalwf的 主題 / 回貼
3樓  發表于: 2018-12-03 18:43
等二個是看反了吧？會不會是拿反了圖紙？
f118
牛仔布染整電氣，專業改造安裝束狀染色機，門富士設備QQ154
級別: 家園�？�
精華主題: 0
發帖數量: 723 個
工控威望: 679 點
下載積分: 1740 分
在線時間: 285(小時)
注冊時間: 2007-10-08
最后登錄: 2024-07-26
查看f118的 主題 / 回貼
4樓  發表于: 2018-12-03 21:54
要看你用啥畫圖軟件了！
很高興認識你，我專搞牛仔染整電氣，QQ1546974454，希望多來交流�。�
最遠是多遠
高調做事，低調做人
級別: 家園�？�
精華主題: 0
發帖數量: 416 個
工控威望: 534 點
下載積分: 17007 分
在線時間: 331(小時)
注冊時間: 2015-07-05
最后登錄: 2022-10-09
查看最遠是多遠的 主題 / 回貼
5樓  發表于: 2018-12-03 22:23
見過的電路圖基本是第2種，但是要立起來，不是平躺的。
靜夜思飄
級別: 略有小成
精華主題: 0
發帖數量: 130 個
工控威望: 233 點
下載積分: 2500 分
在線時間: 74(小時)
注冊時間: 2017-03-09
最后登錄: 2022-06-28
查看靜夜思飄的 主題 / 回貼
6樓  發表于: 2018-12-04 08:43
平躺第一種，立式第二種，第三種錯誤，為什么錯誤就想想閘刀開關的接法。
xghjiayou
級別: 工控俠客
精華主題: 0
發帖數量: 280 個
工控威望: 4121 點
下載積分: 35089 分
在線時間: 636(小時)
注冊時間: 2009-06-25
最后登錄: 2024-12-28
查看xghjiayou的 主題 / 回貼
7樓  發表于: 2018-12-04 10:22
同意第1種，看起來比較順眼。
zhuwanfang
級別: 探索解密
精華主題: 0
發帖數量: 54 個
工控威望: 150 點
下載積分: 5333 分
在線時間: 93(小時)
注冊時間: 2011-05-08
最后登錄: 2024-12-18
查看zhuwanfang的 主題 / 回貼
8樓  發表于: 2018-12-04 10:44
第2種
好久不見啦
級別: 略有小成
精華主題: 0
發帖數量: 281 個
工控威望: 429 點
下載積分: 7177 分
在線時間: 175(小時)
注冊時間: 2018-04-30
最后登錄: 2020-05-21
查看好久不見啦的 主題 / 回貼
9樓  發表于: 2018-12-04 11:28
第二個規范，但是看著別扭。按鈕從下往上按，大家怎么看。
樓主留言：
第二種方法是中鐵十二局出的， 鐵路電氣圖樣，包括中鐵發給我們的學習書也是這樣畫
zhouyiamor
學無止境，共同進步！
級別: 略有小成
精華主題: 0
發帖數量: 116 個
工控威望: 213 點
下載積分: 53150 分
在線時間: 91(小時)
注冊時間: 2014-08-28
最后登錄: 2024-12-26
查看zhouyiamor的 主題 / 回貼
10樓  發表于: 2018-12-04 11:39
我記得國標電路圖符號，如果是上下畫，就是左邊開口是常開，右邊常閉。就是圖2立起來的樣子。

如果是水平畫，上邊是常開，下面是常閉。就是圖1的樣子。
