《工業框體結構部件》之腳輪（第一期）附3D圖

一.腳輪定義：
腳輪是活動腳輪和固定腳輪的統稱，活動腳輪也就我們所說的萬向輪，它的結構可以360度旋轉,能隨意向任何方向行駛，固定腳輪沒有旋轉結構,只能沿直線移動。通常是兩種腳輪搭配使用，如手推車的結構是前邊兩個定向輪，后邊靠近推動扶手的是兩個萬向輪。

二.腳輪用途
主要在手推車、移動腳手架、車間貨車、自動化設備等方面極為廣泛。

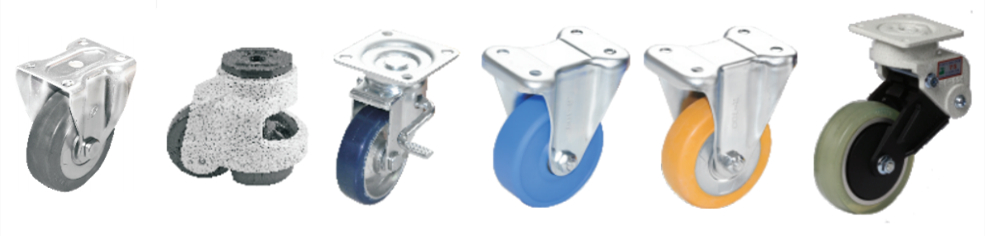

三．腳輪材質
腳輪主要由支架系統、單輪兩部分組成。腳輪支架系統有碳鋼和不銹鋼可選擇，單輪常用材質有尼龍、聚氨酯、人造膠、橡膠等。

1.尼龍、強化尼龍、玻纖增強尼龍材質腳輪不僅有好的耐熱，耐寒，耐磨等特點，自身重量又比較輕，方便攜帶，越來越多的在運輸行業，或者航空行業運用。單個腳輪重載能力：0-1500KG，市場單價3.53元起。

2.聚氨酯腳輪由于聚氨酯耐磨性，耐污水等特點更出色，所以多用于環保，無塵行業。聚氨酯對地面的摩擦系數比較小，所以在使用過程中噪音系數低，成為很多環保行業的首選。單個腳輪重載能力：60-700KG，市場單價41.27元起。

3.人造膠腳輪由于人造膠的成本低廉，有特殊的可塑性材料加工而成，自身繼承了橡膠腳輪的彈性，同時耐水，耐強寒，抗高溫等極端條件都可以正常的使用，所以也是一款在使用用途廣泛的腳輪，具有較高的行業前景。單個腳輪重載能力：0-160KG，場單價7.33元起。

4.橡膠腳輪作為比較頻繁使用的一種，由于橡膠的特殊材料，自身有彈性，有良好的抗滑性，與地面的摩擦系數比較高等特點，所以在運送貨物的時候能穩當，安全的移動，所以在室內外有著廣泛的使用。單個腳輪重載能力：60-600KG，市場單價51.77元起。

四．腳輪的主要組成
腳輪主要由支架系統、單輪兩部分組成。
1.單輪由輪子、軸承、防塵蓋、軸承、螺絲組成、主要需要注塑機、螺絲機。

2.支架系統由平底窩釘、底板、鋼珠、波盤、剎車系統和支架組成、主要需要沖壓機床、注塑機。

五．腳輪的選型:

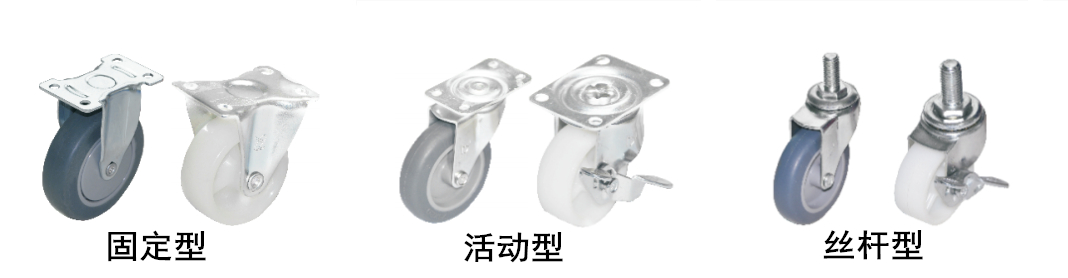

A、腳輪可分為固定型，活動型，絲桿型,在選型過程中首先需要確定您需要的類型；固定型腳輪起步價3.53元，活動型腳輪起步價5.33元，絲桿型腳輪起步價8.71元。
