工控人家園 西門子工控論壇 求S7-200與步進電機的電路連接圖

chobitshdk02

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看chobitshdk02的主題 / 回貼

樓主發表于: 2008-05-29 21:03

只看樓主 | 小中大

做畢業設計需要一個S7-200與步進電機的電路連接圖，之前沒接觸過這種東西查了很多資料都沒找到。有人會做的話幫忙畫下電路連接圖不甚感激

chunyejun

級別: 略有小成

精華主題: 0
發帖數量: 67 個
工控威望: 209 點
下載積分: 471 分
在線時間: 37(小時)
注冊時間: 2007-07-29
最后登錄: 2018-05-02
查看chunyejun的主題 / 回貼

1樓發表于: 2008-06-27 23:09

只看該作者 | 小中大

圖片：

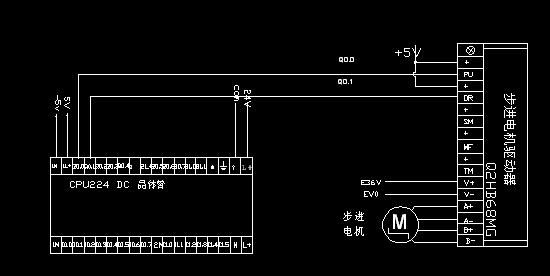

兩相步進電機帶驅動器接線方式

silky

級別: 略有小成

精華主題: 0
發帖數量: 429 個
工控威望: 325 點
下載積分: 1584 分
在線時間: 1066(小時)
注冊時間: 2008-02-22
最后登錄: 2025-04-13
查看silky的主題 / 回貼

2樓發表于: 2008-06-30 16:21

只看該作者 | 小中大

不錯，學習了。
