樓主  發表于: 2017-04-14 09:58
各位同行好,
                   本來最近要使用兩臺ABB機械手。也是第一次使用,求老師分享一些接線手冊。只在網上找到了英文版本的。


順便問一下,ABB機械手內部IO是不是都是PNP的,PLC要使用PNP的了?
beni
級別: 工控俠客
精華主題: 0
發帖數量: 119 個
工控威望: 2128 點
下載積分: 51148 分
在線時間: 2681(小時)
注冊時間: 2010-07-13
最后登錄: 2025-03-15
查看beni的 主題 / 回貼
1樓  發表于: 2017-04-14 22:34
是PNP的,不一定PLC就要用PNP的
木木2012
級別: 工控俠客
精華主題: 0
發帖數量: 293 個
工控威望: 2167 點
下載積分: 31796 分
在線時間: 830(小時)
注冊時間: 2012-12-04
最后登錄: 2025-03-14
查看木木2012的 主題 / 回貼
2樓  發表于: 2017-04-15 09:43

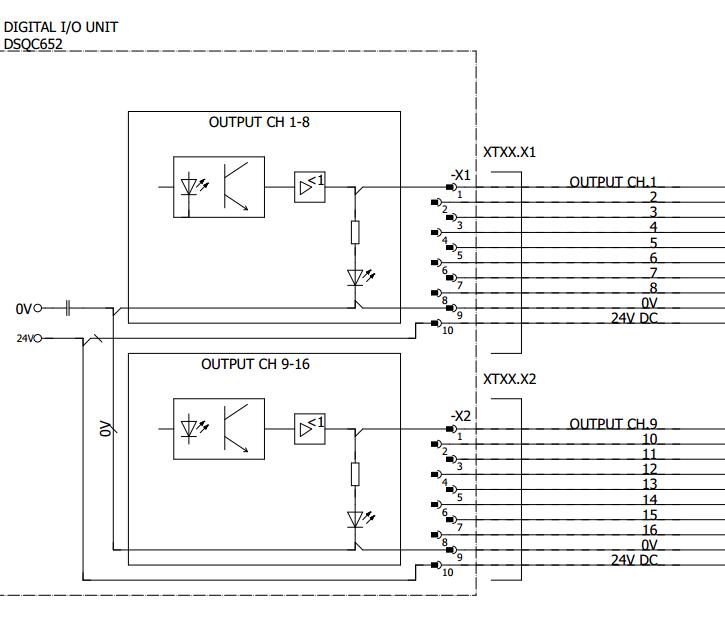

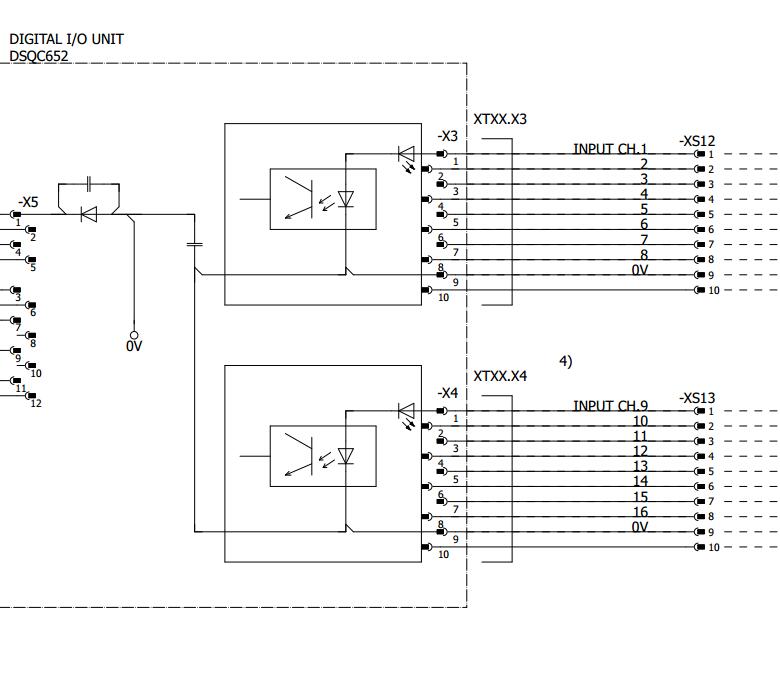

ABB機器人的IO是PNP類型,你可以用一個PNP-NPN轉換板來轉換信號類型,注意如果PLC的IO是NPN類型,那么機器人控制器的輸入信號和PLC的輸出信號之間要用NPN→PNP轉換板,相反,機器人控制器的輸出信號和PLC的輸入信號之間要用PNP→NPN轉換板,接線圖參考下圖:




建控電
野蠻其體魄、文明其精神!!
級別: 論壇先鋒
精華主題: 0
發帖數量: 555 個
工控威望: 1593 點
下載積分: 3462 分
在線時間: 394(小時)
注冊時間: 2013-12-16
最后登錄: 2025-01-17
查看建控電的 主題 / 回貼
3樓  發表于: 2017-04-15 14:57
引用
引用第2樓木木2012于2017-04-15 09:43發表的  :
ABB機器人的IO是PNP類型,你可以用一個PNP-NPN轉換板來轉換信號類型,注意如果PLC的IO是NPN類型,那么機器人控制器的輸入信號和PLC的輸出信號之間要用NPN→PNP轉換板,相反,機器人控制器的輸出信號和PLC的輸入信號之間要用PNP→NPN轉換板,接線圖參考下圖:
[attachment=176228]

[attachment=176229]

謝謝朋友的指示,我現在決定用繼電器型的PLC了。輸入公共端24V和0V都可以接的那種。
libin520
雖然沒什么突破和進步,卻還是每天在堅持著。
級別: 工控俠客
精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2879 點
下載積分: 4642 分
在線時間: 1212(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-16
查看libin520的 主題 / 回貼
4樓  發表于: 2017-04-16 21:14
源型\漏型  S\S,都可以。厲害了。
需要高品質音樂資源+QQ群:723680148,音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
zhangyue9331
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 128 點
下載積分: 522 分
在線時間: 37(小時)
注冊時間: 2013-01-02
最后登錄: 2024-10-30
查看zhangyue9331的 主題 / 回貼
5樓  發表于: 2017-04-17 08:47
652如果接外部傳感器,那就要用PNP型的,如果和PLC的IO連接,日系的繼電器的PLC輸入輸出都可以,輸入主要是COM接線要接N24就可以了,我們一般專門拿一個擴展來和ABB的652進行IO通訊用,常用的如OMRON和三菱都可以直接對接
