三菱GT2103-PMBLS觸摸屏(尺寸和接線和已經停產的GT1020-LBL-C一樣)
主要參數：DC5V供電，3.8寸，320*128分辨率，內置RS-422、USB編程口。

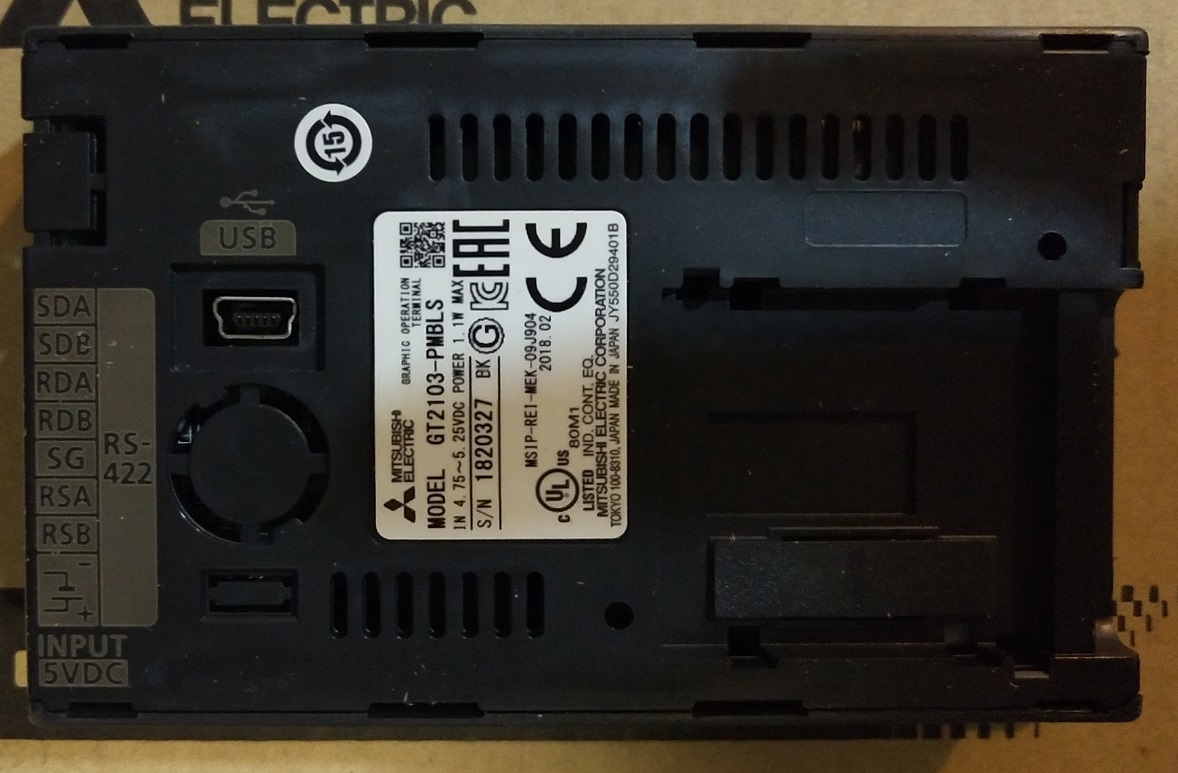

銷售熱線：13816792706 微信sh61556908 QQ188541981實物圖片：
專家點評：適用于代替GT1020-LBL-C，也可代替GT1030-HBD-C。雖然尺寸略小，但由于分辨率提高，GT1030原畫面上的按鈕指示燈等稍作調整也能放得下。
優點是價格相對便宜并且自帶USB接口。缺點是沒有SD卡插口和電池插口，也沒有232接口。
性能規格詳細說明：1、顯示部分
顯示軟元件:TFT單色(黑/白)液晶屏
GT2103-PMBLS畫面尺寸:3.8寸
GT2103-PMBLS分辨率:320*128點
顯示尺寸:89.0(W)*35.6(H)[mm]
顯示字符數:
16點陣標準字體時:20字*8行(全角)
12點陣標準字體時:26字*10行(全角)
顯示顏色:單色(黑/白) 32級
亮度調節:32級
登錄最大畫面數：2048畫面
2、背景燈
種類：5色LED(不可換)
壽命:約50000小時(使用環境溫度25℃，顯示亮度50%時的時間)
顏色：5色(白/綠色/粉紅/橙/紅)
3、觸摸屏
觸摸方式:模擬電阻膜方式
按鍵尺寸:最小2*2點(每鍵)
同時按下:1點
壽命:約100萬次(操作力度0.98N以下)
4、用戶存儲器容量
存儲器容量：存儲用存儲卡(ROM):3MB
壽命(寫入次數)：約10萬次
5、電池
不可安裝電池
6、內置接口
RS-422/485(端子排式)
USB Mini-B（用于和電腦連接）
（此型號不支持以太網，SD卡，RS-232）
7、輸入電源規格
電源電壓 DC5(±5%)
耗電量
最大負載時：1.1W以下
本體單體 背景燈熄滅時:0.7W以下
8、其它規格
蜂鳴器輸出 單音(音長可調整)
保護結構 正面:IP67F 柜內:IP2X
GT2103-PMBLS外形尺寸 113(W)*74(H)*27(D) mm
GT2103-PMBLS面板開口尺寸/ GT2103-PMBLS開孔尺寸: 105(W)*66(H)
重量(安裝配件除外) 0.2KG
對應軟件：建議GT Works3 Versionl.156或更高版本
9、連接電纜
與FX系列PLC連接時，可使用GT10-C30R4-8P （3米），GT10-C50R4-8P（5米），GT10-C100R4-8P（10米）
5V可從FX系列PLC編程口取電，注意CAS接負極，CSB接正極
