樓主發表于: 2024-03-07 18:41

只看樓主 | 小中大

現在只知道需要新增電源模塊，主機架連接模塊，和EIP模塊，其他的暫時不知道，哪里有資料，請指導

bnnyygy

bnnyygy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 506 個
工控威望: 615 點
下載積分: 1825 分
在線時間: 527(小時)
注冊時間: 2016-09-20
最后登錄: 2024-12-28
查看bnnyygy的主題 / 回貼

1樓發表于: 2024-03-07 21:56

只看該作者 | 小中大

原配置呢？

直接掛原來PLC后面不行嗎

虹程程

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 33 個
工控威望: 92 點
下載積分: 219 分
在線時間: 11(小時)
注冊時間: 2023-07-24
最后登錄: 2024-08-15
查看虹程程的主題 / 回貼

2樓發表于: 2024-03-07 22:23

只看該作者 | 小中大

引用
引用第1樓bnnyygy于2024-03-07 21:56發表的 :
原配置呢？

直接掛原來PLC后面不行嗎

你說的原配置沒懂，我的原本沒有網口
問到了，需要增加額外的電源模塊和接口單元，以及EIP21模塊，把模塊插好，線連上，然后在機架001加一個上擴展組態傳到PLC就行了，就等我實操了

bnnyygy

bnnyygy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 506 個
工控威望: 615 點
下載積分: 1825 分
在線時間: 527(小時)
注冊時間: 2016-09-20
最后登錄: 2024-12-28
查看bnnyygy的主題 / 回貼

3樓發表于: 2024-03-10 12:03

只看該作者 | 小中大

如果CPU模塊后面模塊沒掛滿，直接添加就行。

如果滿了，就需要增加電源模塊，接口IN.OUT模塊，相當于重新增加一個機架

一個CPU模塊好像可以掛10個模塊。

虹程程

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 33 個
工控威望: 92 點
下載積分: 219 分
在線時間: 11(小時)
注冊時間: 2023-07-24
最后登錄: 2024-08-15
查看虹程程的主題 / 回貼

4樓發表于: 2024-04-10 10:31

只看該作者 | 小中大

我這個主機架已經滿了，要新增機架，東西還沒買，不知道實際操作是不是我想的那樣，感謝大家

虹程程

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 33 個
工控威望: 92 點
下載積分: 219 分
在線時間: 11(小時)
注冊時間: 2023-07-24
最后登錄: 2024-08-15
查看虹程程的主題 / 回貼

5樓發表于: 2024-07-24 17:39

只看該作者 | 小中大

引用
引用第3樓bnnyygy于2024-03-10 12:03發表的 :
如果CPU模塊后面模塊沒掛滿，直接添加就行。

如果滿了，就需要增加電源模塊，接口IN.OUT模塊，相當于重新增加一個機架

一個CPU模塊好像可以掛10個模塊。
.......

東西終于買回來了，我試了下，在機架1第一個位置加了模塊CJ1W-EIP21，然后傳輸到PLC，那個單元傳輸不成功，提示型號識別不了，這是什么情況

虹程程

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 33 個
工控威望: 92 點
下載積分: 219 分
在線時間: 11(小時)
注冊時間: 2023-07-24
最后登錄: 2024-08-15
查看虹程程的主題 / 回貼

6樓發表于: 2024-07-25 11:58

只看該作者 | 小中大

這是操作流程和問題

附件：

模塊.pdf (410 K) 下載次數:18
網站提示: 請不要用迅雷下載附件，容易出錯

虹程程

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 33 個
工控威望: 92 點
下載積分: 219 分
在線時間: 11(小時)
注冊時間: 2023-07-24
最后登錄: 2024-08-15
查看虹程程的主題 / 回貼

7樓發表于: 2024-07-25 17:26

只看該作者 | 小中大

節點都是零的問題

暴躁小白兔

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 150 個
工控威望: 198 點
下載積分: 4387 分
在線時間: 95(小時)
注冊時間: 2021-05-11
最后登錄: 2024-12-20
查看暴躁小白兔的主題 / 回貼

8樓發表于: 2024-07-26 14:36

只看該作者 | 小中大

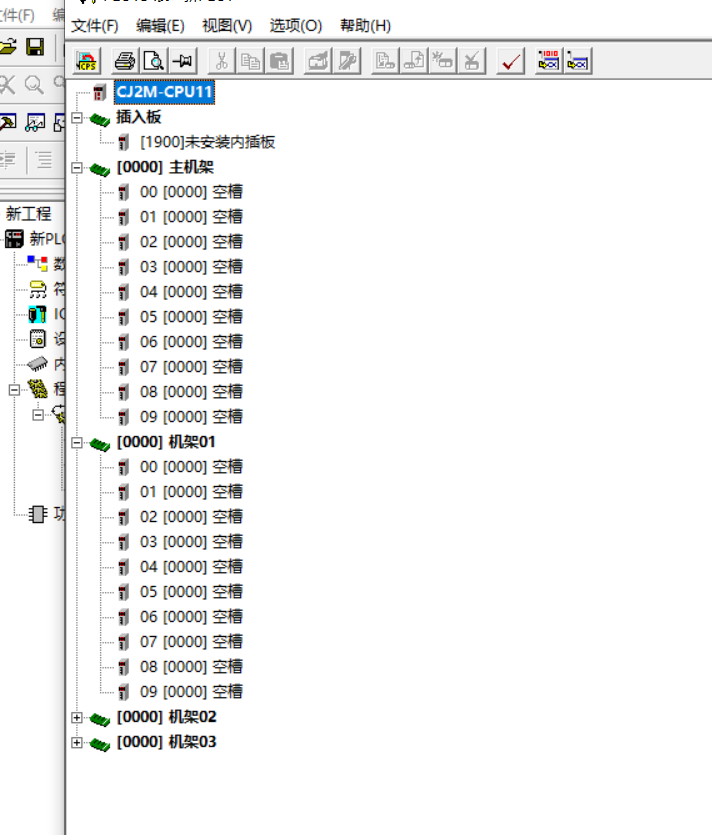

圖片：

我投你軟件版本有問題一票
--------------------------------------------------------------------
連接擴展機架時需要I/O 控制單元，必須緊靠CPU 單元連接。

[ 此帖被暴躁小白兔在2024-07-26 14:41重新編輯 ]
