工控人家園 歐姆龍工控論壇 緊急求助CP1H的模擬量輸入接線方法

ysz0377

小勝靠智，大勝靠德，厚積薄發，氣勢如虹！！

級別: 家園常客

精華主題: 0
發帖數量: 535 個
工控威望: 772 點
下載積分: 5155 分
在線時間: 361(小時)
注冊時間: 2009-08-09
最后登錄: 2024-12-29
查看ysz0377的主題 / 回貼

樓主發表于: 2020-06-21 21:00

只看樓主 | 小中大

圖片：

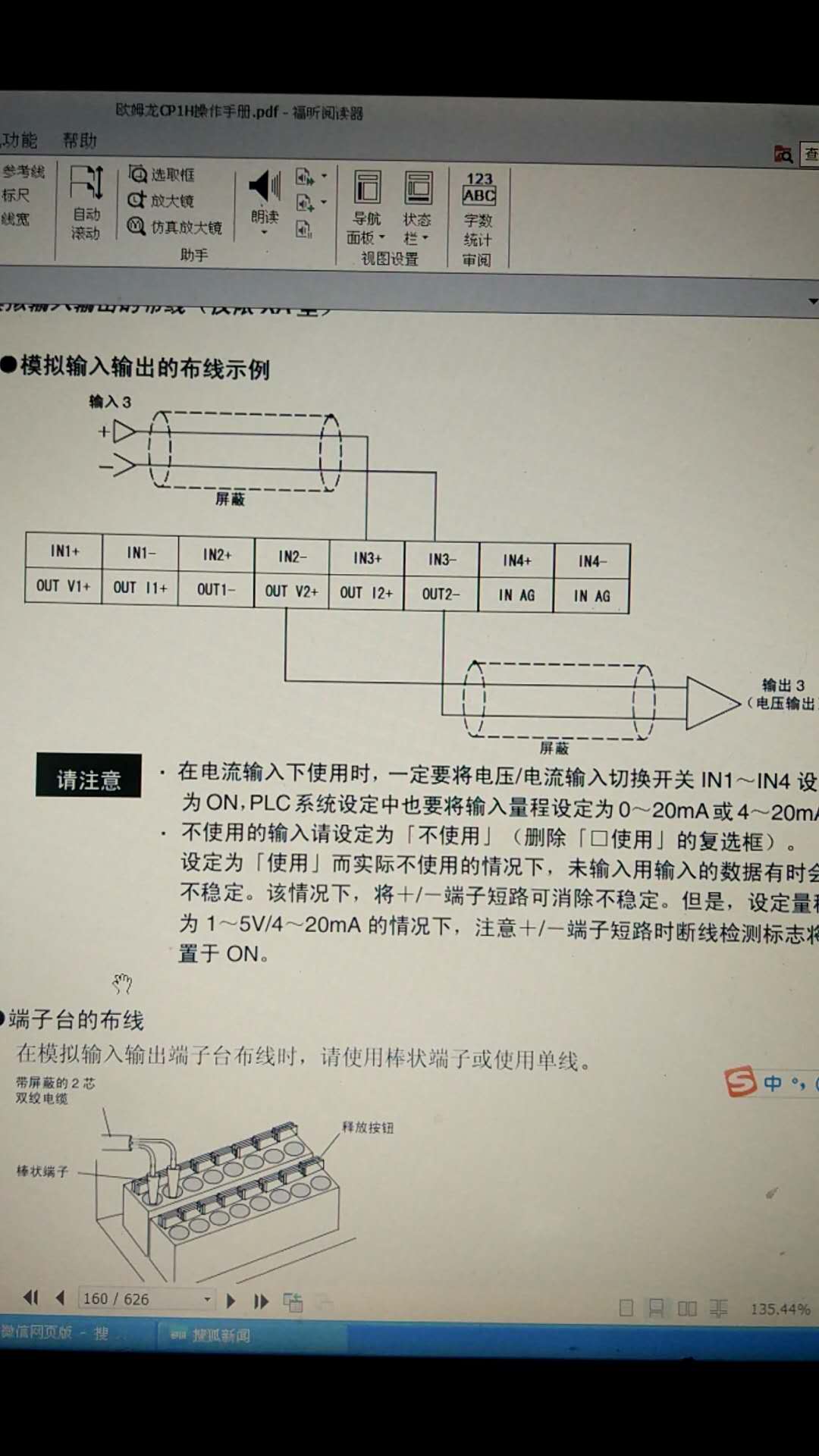

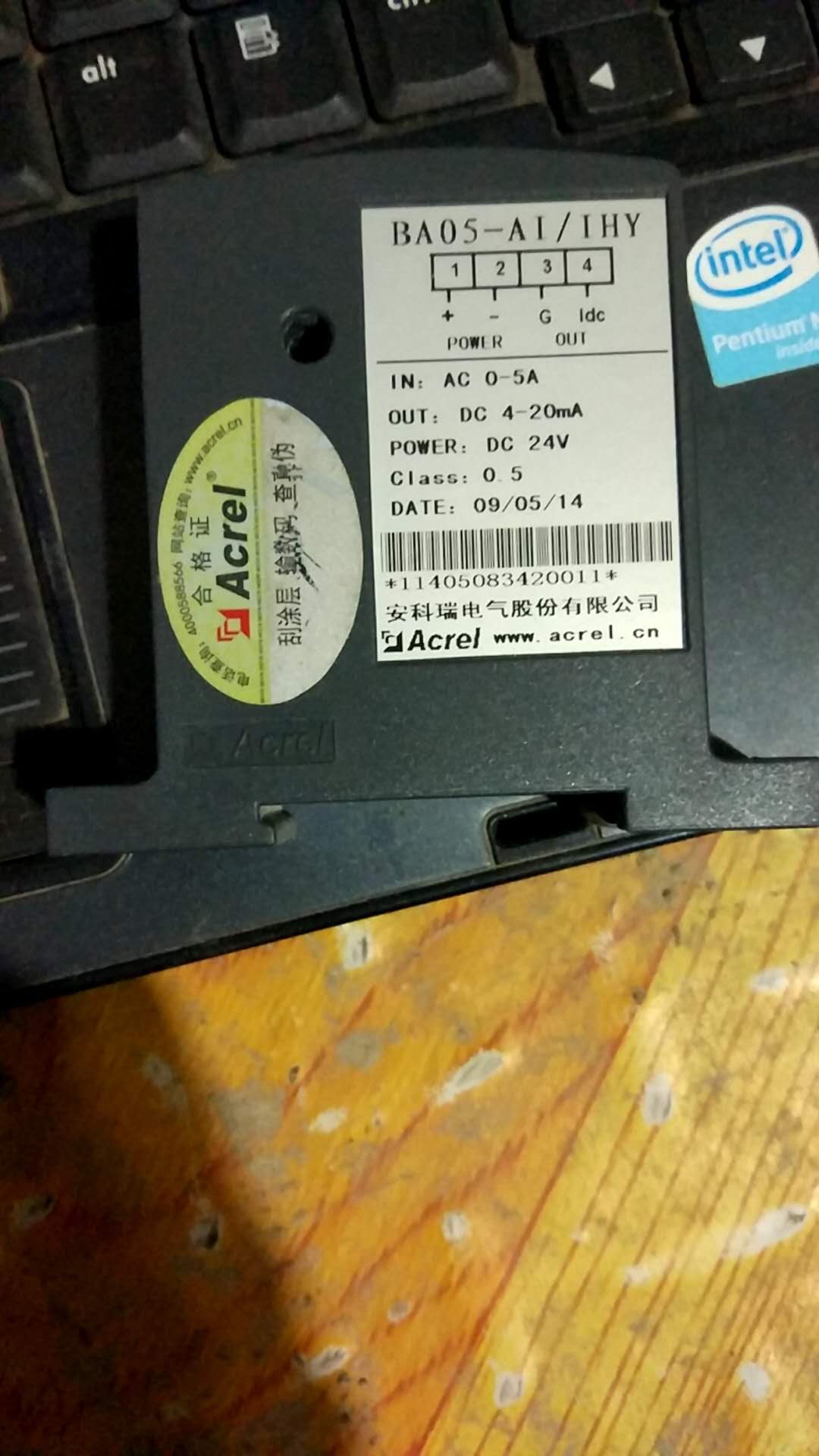

各位老師好！今天一點麻煩，CP1H的模擬量輸入4-20MA電流，用的電流變送器，現在接的方法是4接到1 上，取個+24正極，3接PLC的IN1+,IN1-接PLC的-24負極，PLC和外接電源共負。

小勝靠智，大勝靠德，厚積薄發，氣勢如虹！！

wangsanhuzi

需要我幫忙的加qq207294234 畢業設計可幫忙

級別: 工控俠客

精華主題: 0
發帖數量: 377 個
工控威望: 4119 點
下載積分: 12217 分
在線時間: 259(小時)
注冊時間: 2014-07-05
最后登錄: 2024-12-31
查看wangsanhuzi的主題 / 回貼

1樓發表于: 2020-06-22 10:42

只看該作者 | 小中大

cp1h本體的話注意撥碼開關

ysz0377

小勝靠智，大勝靠德，厚積薄發，氣勢如虹！！

級別: 家園常客

精華主題: 0
發帖數量: 535 個
工控威望: 772 點
下載積分: 5155 分
在線時間: 361(小時)
注冊時間: 2009-08-09
最后登錄: 2024-12-29
查看ysz0377的主題 / 回貼

2樓發表于: 2020-06-22 20:07

只看該作者 | 小中大

沒想到，就是并接上即可。

小勝靠智，大勝靠德，厚積薄發，氣勢如虹！！
