樓主  發表于: 2014-05-19 15:47
大家好,我是新手,剛開始學plc,我們廠現在要做一臺小設備要用到OMRON的CPM1A-20CDR-A-V1,輸入只有幾個開關、按鈕、限位開關、一個接近開關,
輸出只有幾個指示燈和一個蜂鳴器,都是24V,想請教一下大家怎樣接線,輸入輸出要外接24V直流電源嗎?希望有高手幫忙解答一下,最好能畫個草圖,萬分感激,謝謝!
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8262 個
工控威望: 10394 點
下載積分: 21136 分
在線時間: 3055(小時)
注冊時間: 2007-03-01
最后登錄: 2025-03-16
查看guochunyi的 主題 / 回貼
1樓  發表于: 2014-05-19 16:53

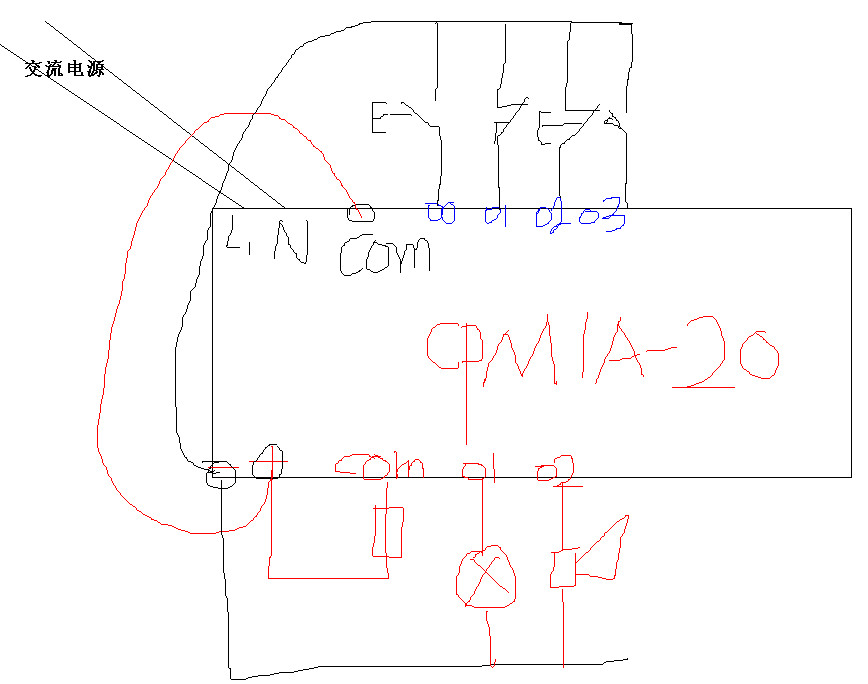

CPM1A已經淘汰了,如果功率不大,可以用PLC自帶24V電源的。具體接線見下圖

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
lzg9527
級別: 探索解密
精華主題: 0
發帖數量: 11 個
工控威望: 133 點
下載積分: 604 分
在線時間: 3(小時)
注冊時間: 2014-05-19
最后登錄: 2018-03-31
查看lzg9527的 主題 / 回貼
2樓  發表于: 2014-05-19 18:51
非常感謝guochunyi的解答,從你的圖來看,plc直接驅動蜂鳴器、指示燈,不用外接直流電源呢?
asmoshd
級別: 家園常客
精華主題: 0
發帖數量: 516 個
工控威望: 607 點
下載積分: 33716 分
在線時間: 411(小時)
注冊時間: 2008-08-05
最后登錄: 2025-03-06
查看asmoshd的 主題 / 回貼
3樓  發表于: 2014-05-19 20:43
小電流用內置即可。大電流用外置電源。
lzg9527
級別: 探索解密
精華主題: 0
發帖數量: 11 個
工控威望: 133 點
下載積分: 604 分
在線時間: 3(小時)
注冊時間: 2014-05-19
最后登錄: 2018-03-31
查看lzg9527的 主題 / 回貼
4樓  發表于: 2014-05-20 08:37
我想問一下,用一個輸出點接繼電器線圈,繼電器觸點串接外部24V直流電源和蜂鳴器可以嗎?或者輸出點接外部24V直流電源和繼電器線圈,繼電器觸點再串接外部24V直流電源和蜂鳴器可以嗎?
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8262 個
工控威望: 10394 點
下載積分: 21136 分
在線時間: 3055(小時)
注冊時間: 2007-03-01
最后登錄: 2025-03-16
查看guochunyi的 主題 / 回貼
5樓  發表于: 2014-05-20 10:58
引用
引用第4樓lzg9527于2014-05-20 08:37發表的  :
我想問一下,用一個輸出點接繼電器線圈,繼電器觸點串接外部24V直流電源和蜂鳴器可以嗎?或者輸出點接外部24V直流電源和繼電器線圈,繼電器觸點再串接外部24V直流電源和蜂鳴器可以嗎?

完全可以。
