工控人家園 三菱工控論壇 求教~400W的伺服電機，要配多大的空開和多大的開關電源？

xiazaijifen0

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 118 點
下載積分: 1838 分
在線時間: 15(小時)
注冊時間: 2020-08-20
最后登錄: 2024-12-02
查看xiazaijifen0的主題 / 回貼

樓主發表于: 2023-12-13 08:20

只看樓主 | 小中大

現有一個400W的伺服電機，一個觸摸屏，一個三菱PLC FX3U，一個步進電機，這種配置，要用多大的空開，要用多大的開關電源呢？
先謝過大佬們了！！！

矽能工控

自動化編程維護改造升級，微信同電話

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 373 個
工控威望: 419 點
下載積分: 1360 分
在線時間: 283(小時)
注冊時間: 2020-05-30
最后登錄: 2025-03-17
查看矽能工控的主題 / 回貼

1樓發表于: 2023-12-13 08:29

只看該作者 | 小中大

預算還有插座什么的一般用20A內的空開，電源100W內，

西能自動化，承接非標自動機電控電路電器設計安裝維護維修，電聯18962034521

17625606414

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 499 個
工控威望: 697 點
下載積分: 128 分
在線時間: 200(小時)
注冊時間: 2022-07-11
最后登錄: 2025-03-17
查看17625606414的主題 / 回貼

2樓發表于: 2023-12-13 09:54

只看該作者 | 小中大

電流×電壓=功率,沒有其他東西6A都夠了開關電源看你步進需要多少A 乘一下電壓再往上挑就好

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8303 分
在線時間: 508(小時)
注冊時間: 2008-10-17
最后登錄: 2025-03-08
查看小侯的主題 / 回貼

3樓發表于: 2023-12-13 11:47

只看該作者 | 小中大

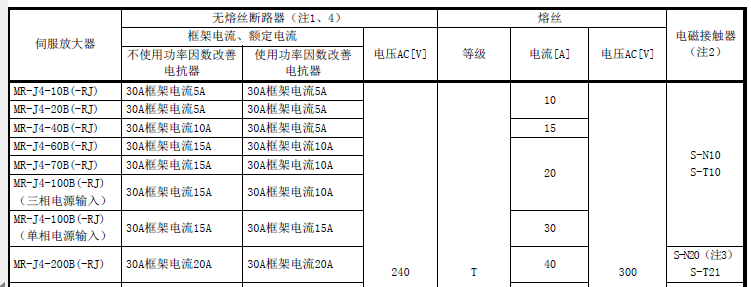

一般來說伺服電機手冊內有搭配的周邊
像是MR-J4-40B，有電抗器只要5A無熔絲開關，沒有電抗要10A無熔絲開關

接下來就是整個系統內耗電
像PLC、電源供應器這些都有資料可以查詢
觸控屏我會抓50W直流，其他的IO元件看有無直流消耗，不然應該會配100W直流電源供應器

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1909 個
工控威望: 2061 點
下載積分: 11084 分
在線時間: 820(小時)
注冊時間: 2007-08-28
最后登錄: 2025-03-17
查看yerong的主題 / 回貼

4樓發表于: 2023-12-13 12:45

只看該作者 | 小中大

總空開16A足夠了驅動器5A 開關電源相同框號選大不選小

xiazaijifen0

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 118 點
下載積分: 1838 分
在線時間: 15(小時)
注冊時間: 2020-08-20
最后登錄: 2024-12-02
查看xiazaijifen0的主題 / 回貼

5樓發表于: 2023-12-13 14:18

只看該作者 | 小中大

謝謝諸位指教...我一直以為，400W伺服電機，要400W的開關電源...

冠軍歐洲

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 213 個
工控威望: 306 點
下載積分: 2679 分
在線時間: 691(小時)
注冊時間: 2018-10-19
最后登錄: 2025-03-14
查看冠軍歐洲的主題 / 回貼

6樓發表于: 2023-12-14 11:50

只看該作者 | 小中大

交流伺服不需要開關電源供電，一個步進電機如果是24v供電的話需要考慮開關電源容量，與多大的步進有關系，86電機300W，57電機100W左右。
