gb026099
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 179 點
下載積分: 747 分
在線時間: 25(小時)
注冊時間: 2014-02-14
最后登錄: 2024-09-11
查看gb026099的 主題 / 回貼
樓主  發表于: 2023-05-29 09:48
圖片:
如圖所示三菱5U的漏型輸出PLC,NPN型輸出使用1K的電阻拉高電平,會出現怎么問題嗎。現在使用4.7k,拉高了3V電壓,但是會受到干擾,準備使用1K的電阻,又害怕燒壞PLC。
cythyx
級別: 家園?
精華主題: 0
發帖數量: 451 個
工控威望: 527 點
下載積分: 1634 分
在線時間: 107(小時)
注冊時間: 2019-06-27
最后登錄: 2025-03-05
查看cythyx的 主題 / 回貼
1樓  發表于: 2023-05-29 09:59
不行咱就用繼電器中繼好不?糾結啥呢。
gb026099
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 179 點
下載積分: 747 分
在線時間: 25(小時)
注冊時間: 2014-02-14
最后登錄: 2024-09-11
查看gb026099的 主題 / 回貼
2樓  發表于: 2023-05-29 10:00
觸發頻率高,繼電器吃不消,要用固態才行,這樣成本就上去,想著改個電阻就行的最好了
投湖自盡的魚
級別: 略有小成
精華主題: 0
發帖數量: 309 個
工控威望: 362 點
下載積分: 1295 分
在線時間: 314(小時)
注冊時間: 2020-10-23
最后登錄: 2025-03-12
查看投湖自盡的魚的 主題 / 回貼
3樓  發表于: 2023-05-30 08:39
等一個解決方案,研究研究
gxtmdb82164
級別: 論壇先鋒
精華主題: 0
發帖數量: 793 個
工控威望: 1171 點
下載積分: 447 分
在線時間: 629(小時)
注冊時間: 2019-09-22
最后登錄: 2025-03-14
查看gxtmdb82164的 主題 / 回貼
4樓  發表于: 2023-05-30 11:46
12V下可以使用1KΩ說明至少有12ma的電流輸出能力,換算到24V上,能接受最小的電阻值是2KΩ,你拿兩個4.7一扭不就差不多了

另外,這個干擾是不正常的,一般都是地不干凈,可以在PLC側單獨取一個輸入的COM點和相機共地,別接其他東西.或者干脆把相機的電源地和PLC的地接一起,完全按他圖里的接,大概率又是一個細細細細的線在做地線
yerong
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1909 個
工控威望: 2061 點
下載積分: 11084 分
在線時間: 820(小時)
注冊時間: 2007-08-28
最后登錄: 2025-03-14
查看yerong的 主題 / 回貼
5樓  發表于: 2023-05-30 15:13
加光耦
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 985 個
工控威望: 8887 點
下載積分: 12994 分
在線時間: 934(小時)
注冊時間: 2014-05-23
最后登錄: 2025-03-16
查看anlyl2014的 主題 / 回貼
6樓  發表于: 2023-05-31 18:10
引用
引用樓主gb026099于2023-05-29 09:48發表的 NPN型觸發受到干擾 :
如圖所示三菱5U的漏型輸出PLC,NPN型輸出使用1K的電阻拉高電平,會出現怎么問題嗎,F在使用4.7k,拉高了3V電壓,但是會受到干擾,準備使用1K的電阻,又害怕燒壞PLC。

右邊的NPN設備是不是5UPLC輸入端?如果是,就不用你去考濾這個問題,PLC內部已經有一個3K3的上拉電阻,所謂NPN,就是負通有效,出現干擾,大多是線路過長,周邊環境有射頻,例如,變頻器,伺服放大器等產生的干擾。
樓主留言:
右邊的是NPN輸出端,輸出信號觸發相機拍攝
活到老,學到老!
微信號:anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開,沒密碼
qqc青春之歌
深圳 好熱
級別: 略有小成
精華主題: 0
發帖數量: 331 個
工控威望: 393 點
下載積分: 4336 分
在線時間: 104(小時)
注冊時間: 2021-06-22
最后登錄: 2025-02-01
查看qqc青春之歌的 主題 / 回貼
7樓  發表于: 2023-06-01 17:24
1  使用屏蔽線   2  PLC IO 點 和0V之間接個1UF 35V電容
另外一種開關量檢測器  NPN  PNP 都可以用,不用接電源。
電流檢測器LC27.pdf (333 K) 下载次数:27
gb026099
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 179 點
下載積分: 747 分
在線時間: 25(小時)
注冊時間: 2014-02-14
最后登錄: 2024-09-11
查看gb026099的 主題 / 回貼
8樓  發表于: 2023-06-10 16:24

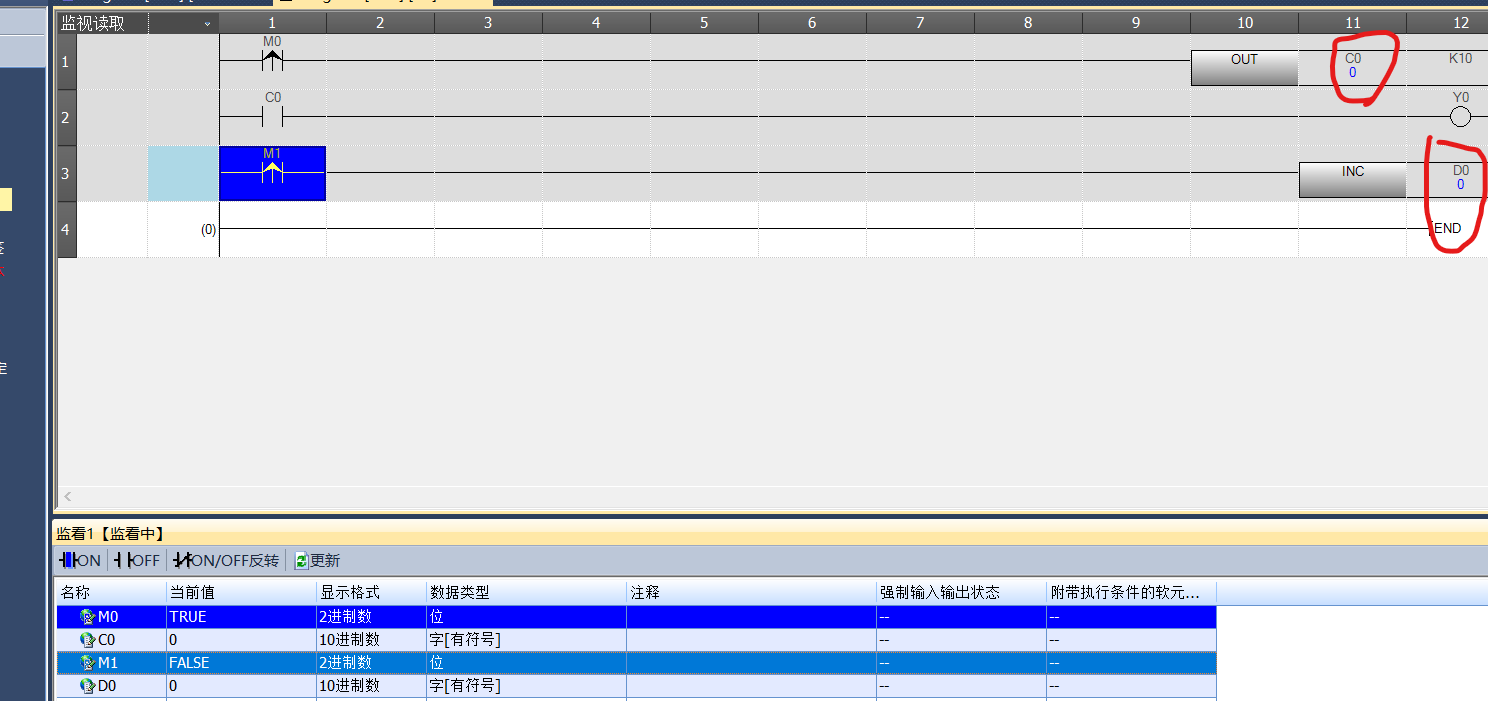

現在的遇到的問題就是PLC 輸出NPN或者PNP,檢測Y點輸出了1000次,但是在相機監控的軟件里發現實際觸發了1010次或者980次的樣子,按理說應該是PLC觸發多少次相機里就是多少次。使用示波器查看觸發的Y點的那根線發現,有4V左右的干擾信號。不知道是不是因為這個原因引起的,電柜里有好幾個伺服驅動器。
tkggtdkjpl
工欲善其事,必先利其器!
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3448 個
工控威望: 20987 點
下載積分: 31220 分
在線時間: 1784(小時)
注冊時間: 2010-01-03
最后登錄: 2025-03-16
查看tkggtdkjpl的 主題 / 回貼
9樓  發表于: 2023-06-11 19:48
試試瓷片電容104
樓主留言:
瓷片電容裝在哪里
自動化單機,生產線,項目編程調試!
ulvfhpyq
級別: 探索解密
精華主題: 0
發帖數量: 40 個
工控威望: 144 點
下載積分: 666 分
在線時間: 17(小時)
注冊時間: 2011-04-14
最后登錄: 2025-03-03
查看ulvfhpyq的 主題 / 回貼
10樓  發表于: 2023-06-12 14:42
好些相機都有輸入濾波的,設置一下參數。
PLC輸出端和相機使用同一個電源。
樓主留言:
沒法使用同一個電源,PLC用的是24V輸出的,但是相機的電源是12V的
tkggtdkjpl
工欲善其事,必先利其器!
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3448 個
工控威望: 20987 點
下載積分: 31220 分
在線時間: 1784(小時)
注冊時間: 2010-01-03
最后登錄: 2025-03-16
查看tkggtdkjpl的 主題 / 回貼
11樓  發表于: 2023-06-17 11:00
光耦輸出與光耦信號地線之間
自動化單機,生產線,項目編程調試!
