我是新人小白,請大神幫忙我一下啊,看看我哪里寫錯了呀,
三菱ST中DDRVA執行后,DZRN無法回歸原點的問題,單獨回原點正常,執行DDRVA移動后,再執行DZRN就無動作 詳細請幫忙看看下面的程序

(*校準螺距*)
Current_Distance := Pulse_Current_Distance / ONE_Pulse_Feed;
IF Calibration THEN(*如果校準按鈕被按下*)
    ONE_Pulse_Feed := Calibration_Distance / Pitch_Setting * K100;(*計算1mm所用脈沖值*)
    DDRVA ( Calibration,Calibration_Distance,Feeding_Distance,Pulse_Output,Y001);
    Direction_Output :=TRUE;(*正轉方向啟動*)
    IF M8029=TRUE THEN
        Direction_Output := FALSE;
        Calibration := FALSE;(*否則RST校準按鈕*)
    END_IF;
END_IF;

(*回原點*)
IF    NOT Backward_Limit AND NOT Enclosure_Not_Closed AND NOT Backward_Limit THEN
    DZRN (Back_Servo_Origin,K2000,K1000,Servo_Origin,Pulse_Output);
    IF Back_Servo_Origin THEN
    OUT_T(Scintillation=1,TC2,K10);
    OUT_T(Servo_Origin_Lamp =TRUE,TC1,K10);
        IF TC2 =TRUE THEN
            Servo_Origin_Lamp :=TRUE;
            IF TC1 =TRUE THEN
                Scintillation :=0;
            END_IF;
        ELSIF TC2 =FALSE THEN
            Servo_Origin_Lamp :=FALSE;
            Scintillation :=1;
        END_IF;
    END_IF;
END_IF;
IF Back_Servo_Origin THEN
    IF Pulse_Current_Distance =K0  THEN
        Back_Servo_Origin :=FALSE;
        Servo_Origin_Lamp :=TRUE;
    END_IF;
ELSIF Pulse_Current_Distance <>K0 THEN
    Servo_Origin_Lamp :=FALSE;
END_IF;


最后在論壇的好心大哥幫助下,完美解決,提供修改的程序,幫忙大家避坑!!

IF Calibration THEN
    IF LDF(TRUE ,OUT_Puls_Monitor) THEN
        M340:=1;
    END_IF;
    OUT_T(M340=1,TC3,K100);
    IF TC3=1 THEN
        Calibration := FALSE;
        M340:=0;
    END_IF;
END_IF;

我自己頂一下，希望大神幫忙解決一下

為什么不用梯形圖搞？

這是c 單片機

加個延時再觸發回原點



引用

引用第3樓工控吳彥祖于2021-08-04 16:27發表的  :
這是c 單片機

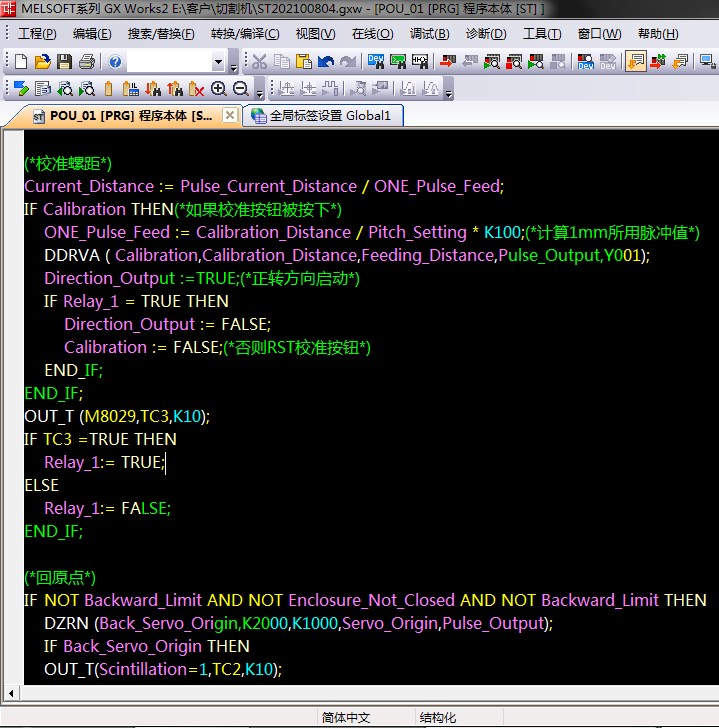

這個的確是三菱PLC的ST語言編程;如圖

引用

引用第4樓seafar于2021-08-04 17:07發表的  :
加個延時再觸發回原點

加了延時還是不行,不能回原點,如下紅色字體部分

(*校準螺距*)
Current_Distance := Pulse_Current_Distance / ONE_Pulse_Feed;
IF Calibration THEN(*如果校準按鈕被按下*)
    ONE_Pulse_Feed := Calibration_Distance / Pitch_Setting * K100;(*計算1mm所用脈沖值*)
    DDRVA ( Calibration,Calibration_Distance,Feeding_Distance,Pulse_Output,Y001);
    Direction_Output :=TRUE;(*正轉方向啟動*)
    IF Relay_1 = TRUE THEN
        Direction_Output := FALSE;
        Calibration := FALSE;(*否則RST校準按鈕*)
    END_IF;
END_IF;
OUT_T (M8029,TC3,K10);
IF TC3 =TRUE THEN
    Relay_1:= TRUE;
ELSE
    Relay_1:= FALSE;
END_IF;

(*回原點*)
IF    NOT Backward_Limit AND NOT Enclosure_Not_Closed AND NOT Backward_Limit THEN
    DZRN (Back_Servo_Origin,K2000,K1000,Servo_Origin,Pulse_Output);
    IF Back_Servo_Origin THEN
    OUT_T(Scintillation=1,TC2,K10);
    OUT_T(Servo_Origin_Lamp =TRUE,TC1,K10);
        IF TC2 =TRUE THEN
            Servo_Origin_Lamp :=TRUE;
            IF TC1 =TRUE THEN
                Scintillation :=0;
            END_IF;
        ELSIF TC2 =FALSE THEN
            Servo_Origin_Lamp :=FALSE;
            Scintillation :=1;
        END_IF;
    END_IF;
END_IF;
IF Back_Servo_Origin THEN
    IF Pulse_Current_Distance =K0  THEN
        Back_Servo_Origin :=FALSE;
        Servo_Origin_Lamp :=TRUE;
    END_IF;
ELSIF Pulse_Current_Distance <>K0 THEN
    Servo_Origin_Lamp :=FALSE;
END_IF;

引用

引用第2樓我飛二天于2021-08-04 15:47發表的  :
為什么不用梯形圖搞？

上一任程序工程師用ST寫的,我只能繼續用了,不然我要從頭寫,那頭發不保呀

M8029只接通到下一個功能指令就關掉了，你拿他來開定時器是沒用的

M8029貌似一般都用上升沿

引用

引用第9樓hefq于2021-08-04 21:19發表的  :
M8029只接通到下一個功能指令就關掉了，你拿他來開定時器是沒用的

感謝提醒,已做修改.
問題還是無法解決,我明天對這段定位重寫試試
