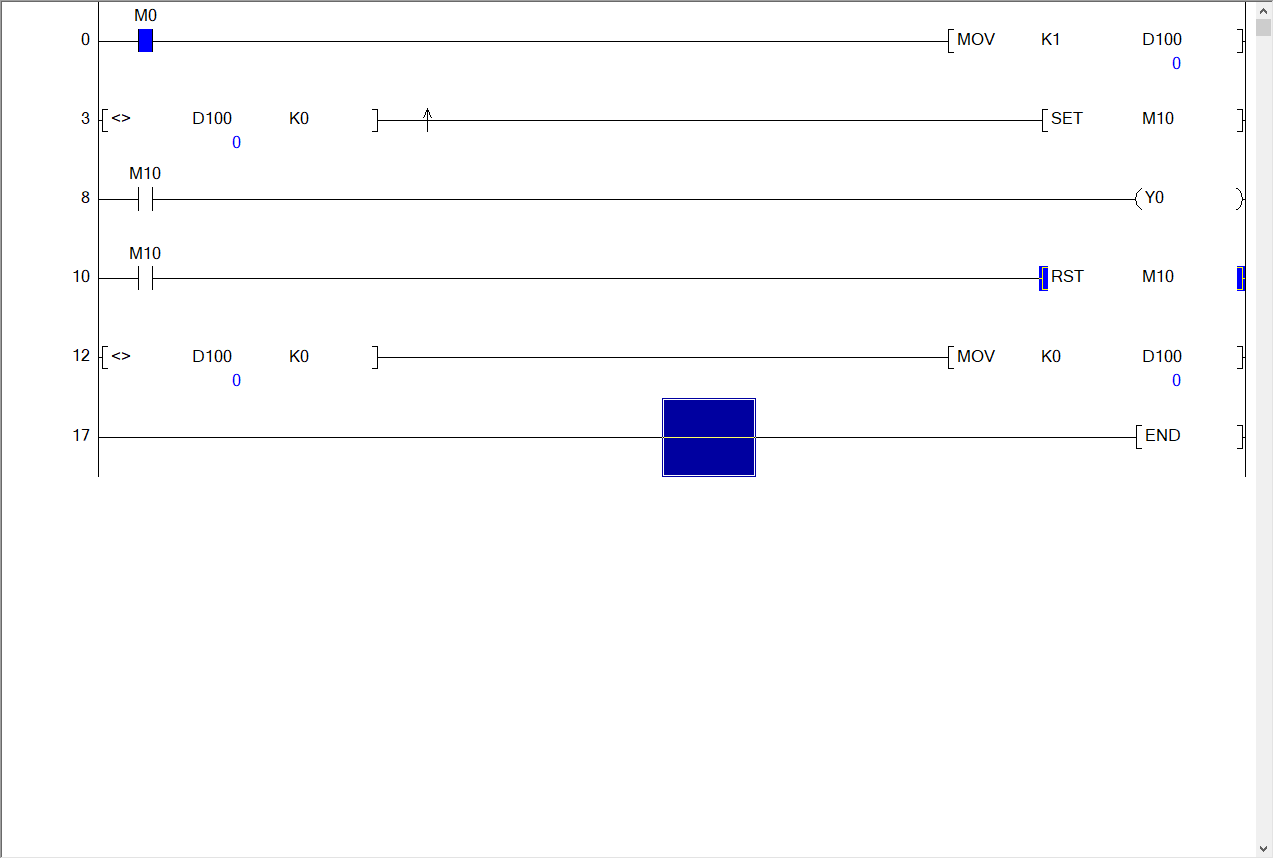

  各位大佬  如圖所示：

  我希望的是始終輸出Y0 ，按照掃描從上到下，第一個掃描周期Y0是輸出的，到了第一個掃描周期尾巴D100清零，M10復位，這時候由于掃描周期已經結束，所以Y0還是保持輸出的，  到了第二周期，由于D100在第一行又重新賦值，所以M10也是重新置位，到了掃到Y(jié)0時，由于M10重新置位，所以Y0也應該保持輸出，所以整個程序下來  Y0是要始終輸出的，但實際模擬卻不是這樣，希望大佬解惑

很簡單，第二行的上升沿只有第一個掃描周期會導通，之后都由于前一周期也是導通的所以無法導通

你這Y0只輸出1次。

在程序最后D100已經清零了啊  所以在第二個周期應該重新給個上升沿

引用

引用第1樓zmrs163于2021-12-03 11:21發表的  :
很簡單，第二行的上升沿只有第一個掃描周期會導通，之后都由于前一周期也是導通的所以無法導通

.。。。。。。。。。。。。。。。。。。。

引用

引用第3樓weiqiang1514于2021-12-03 11:28發表的  :
在程序最后D100已經清零了啊  所以在第二個周期應該重新給個上升沿

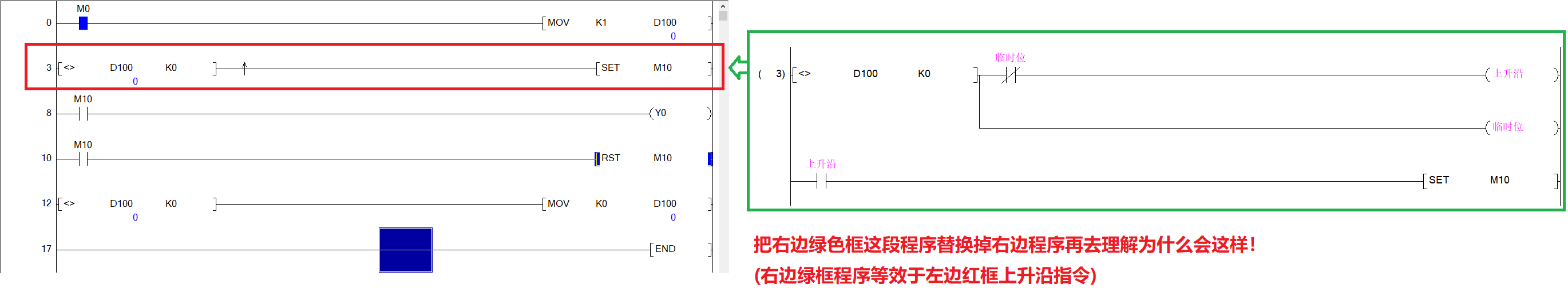

上升沿，是OFF以后ON才有上升沿，第二行只有第一次是ON，就再?zèng)]有沒有OFF了
