工控人家園 三菱工控論壇 Newland掃碼槍和QJ71C24N的Rs232通訊，RD和SD的燈都不亮

wangfeng005

級別: 正式會員

精華主題: 0
發帖數量: 22 個
工控威望: 85 點
下載積分: 685 分
在線時間: 18(小時)
注冊時間: 2018-11-20
最后登錄: 2020-01-13
查看wangfeng005的主題 / 回貼

樓主發表于: 2018-12-08 18:04

只看樓主 | 小中大

描述：原來掃碼槍和CP1H的RS232通訊設置，這樣是可以通訊的
圖片：

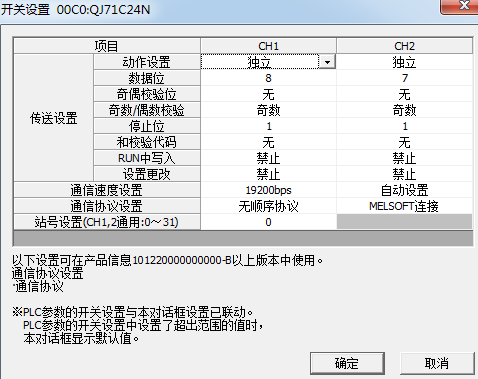

描述：現在掃碼槍和QJ71C24N的通訊設置，是不能通訊的，還是同一把槍
圖片：

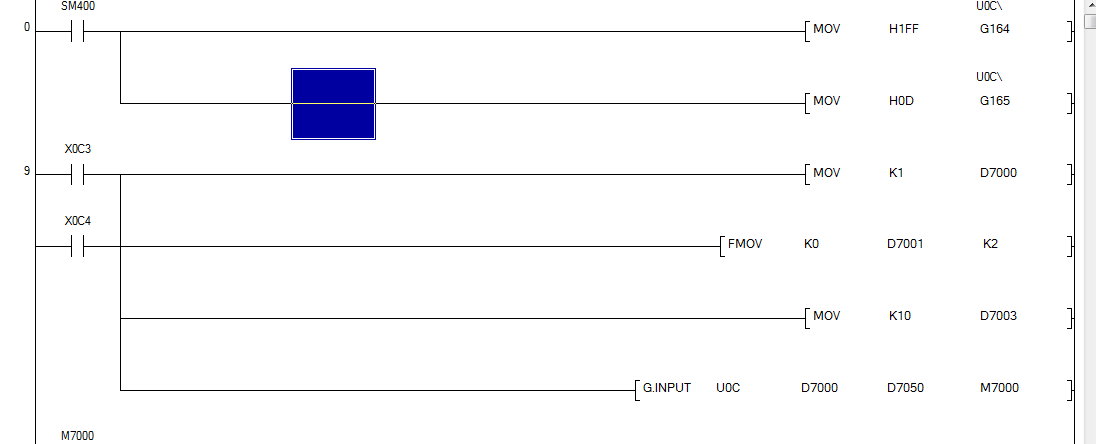

描述：我的程序設置，QJ71C24N的RD和SD的燈就不亮
圖片：

原來這個掃碼槍和歐姆龍CP1H通訊第一個圖片

現在和三菱QJ71C24通訊，模塊的RD和SD燈不會亮，我程序和參數是這么設置的，第二和第三圖片

麻煩大俠看看是哪里問題

[ 此帖被wangfeng005在2018-12-08 18:18重新編輯 ]

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

精華主題: 0
發帖數量: 1459 個
工控威望: 4682 點
下載積分: 14975 分
在線時間: 429(小時)
注冊時間: 2015-05-19
最后登錄: 2024-12-11
查看焦劉吉的主題 / 回貼

1樓發表于: 2018-12-08 22:55

只看該作者 | 小中大

參數寫入CPU否？看程序7是沒啥毛病的，鏈接線呢？按照三菱的232接口來

Rules are always made by the strong, and history is always written by the winners.

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

精華主題: 0
發帖數量: 1459 個
工控威望: 4682 點
下載積分: 14975 分
在線時間: 429(小時)
注冊時間: 2015-05-19
最后登錄: 2024-12-11
查看焦劉吉的主題 / 回貼

2樓發表于: 2018-12-10 11:35

只看該作者 | 小中大

樓主你可以先用你串口通訊工具，監控下，可否收到你掃碼槍的回收報文，如果可以，按照你串口工具的設置的參數，設置通訊模塊，如果不可以檢查設置項與接線

Rules are always made by the strong, and history is always written by the winners.

wangfeng005

級別: 正式會員

精華主題: 0
發帖數量: 22 個
工控威望: 85 點
下載積分: 685 分
在線時間: 18(小時)
注冊時間: 2018-11-20
最后登錄: 2020-01-13
查看wangfeng005的主題 / 回貼

3樓發表于: 2018-12-10 23:00

只看該作者 | 小中大

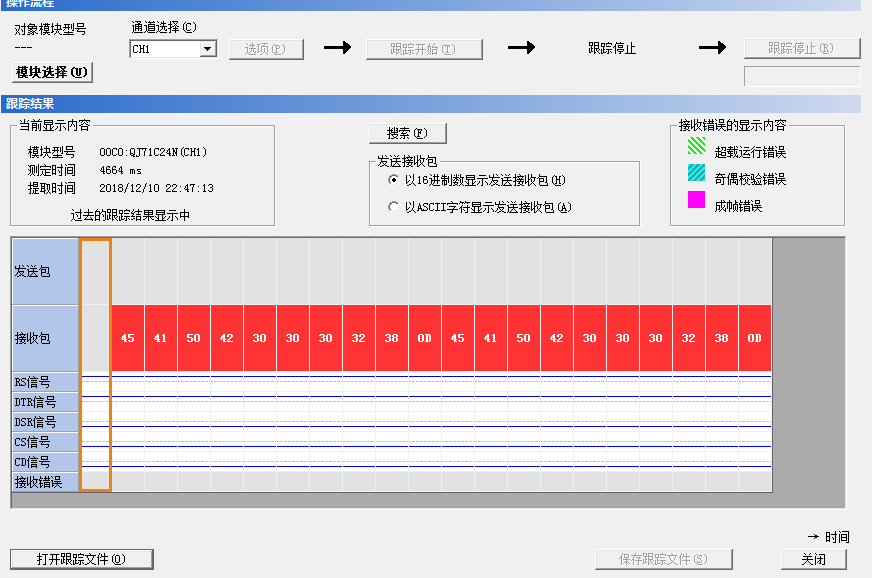

描述：串行數據監控
圖片：

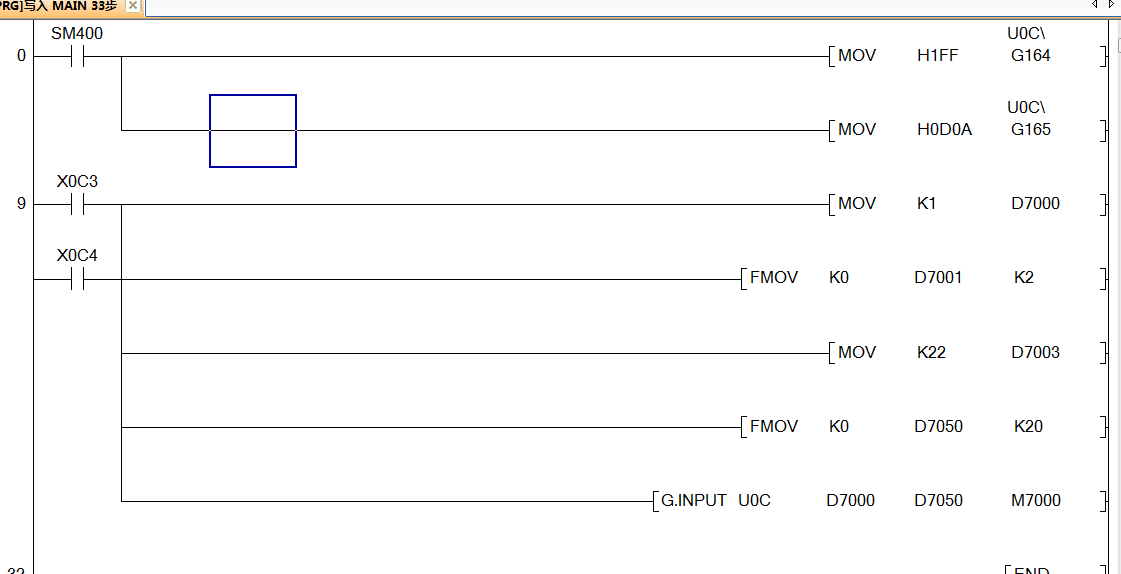

描述：X0C3沒信號，無法繼續編程
圖片：

感謝大家。現在通訊上了，但是我的X0C3信號沒有，大俠們看看什么問題
