玄幻小说改编的电视剧,梦入神机,君子以泽

有丶不同

時間依舊不緊不慢走著，帶上誰丟下誰都是不知不覺、無可奈何。

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 36 個
工控威望: 161 點
下載積分: 3862 分
在線時間: 43(小時)
注冊時間: 2018-07-28
最后登錄: 2025-04-02
查看有丶不同的主題 / 回貼

樓主發表于: 2018-08-07 19:36

只看樓主 | 小中大

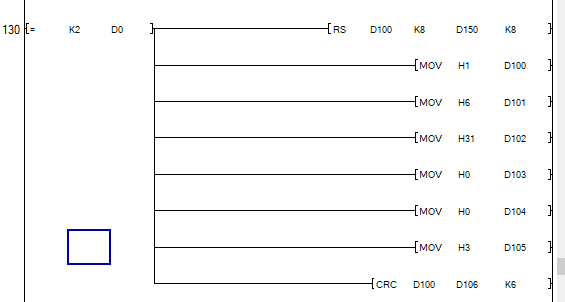

圖片：

用的是三菱PLC FX3U型號485通訊

成熟，穩重，貴在堅持。。。

青空の夏

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 891 點
下載積分: 2994 分
在線時間: 130(小時)
注冊時間: 2018-03-26
最后登錄: 2025-03-14
查看青空の夏的主題 / 回貼

1樓發表于: 2018-08-08 08:10

只看該作者 | 小中大

這是RS無協議通訊通訊，D100開始下面的是通訊對象的報文結構，看樣子程序應該不全，還有設置通訊參數的D8120,請求發送繼電器M8122，接受狀態M8123等。仔細閱讀下手冊，檢查下程序

本帖最近評分記錄：

下載積分:+1(有丶不同) 熱心助人！

zmrs163

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 385 個
工控威望: 533 點
下載積分: 1502 分
在線時間: 328(小時)
注冊時間: 2017-06-12
最后登錄: 2025-04-03
查看zmrs163的主題 / 回貼

2樓發表于: 2018-08-08 08:33

只看該作者 | 小中大

光看程序當然看不懂了，要看通訊的協議幀格式

本帖最近評分記錄：

下載積分:+1(有丶不同) 熱心助人！

xuhao027

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 72 個
工控威望: 196 點
下載積分: 685 分
在線時間: 119(小時)
注冊時間: 2012-11-06
最后登錄: 2025-04-02
查看xuhao027的主題 / 回貼

3樓發表于: 2018-08-08 13:28

只看該作者 | 小中大

RS通訊和校驗，程序不全

wc22503990

如果我們不能解決問題，那么就解決提出問題的人——————魯迅

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 306 點
下載積分: 783 分
在線時間: 141(小時)
注冊時間: 2011-12-29
最后登錄: 2025-04-05
查看wc22503990的主題 / 回貼

4樓發表于: 2018-08-08 16:37

只看該作者 | 小中大

你把整體程序貼出來，我給你逐條分析

月在季風中等圓，我在浮生里等夢。

有丶不同

時間依舊不緊不慢走著，帶上誰丟下誰都是不知不覺、無可奈何。

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 36 個
工控威望: 161 點
下載積分: 3862 分
在線時間: 43(小時)
注冊時間: 2018-07-28
最后登錄: 2025-04-02
查看有丶不同的主題 / 回貼

5樓發表于: 2018-08-08 17:41

只看該作者 | 小中大

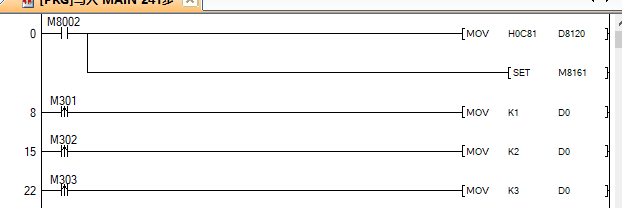

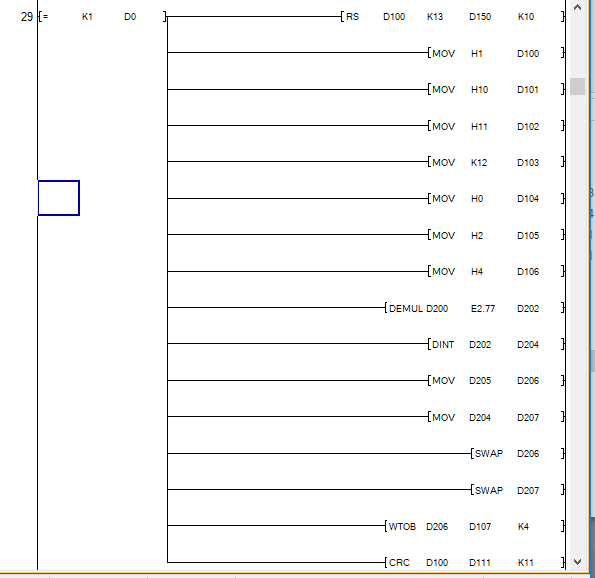

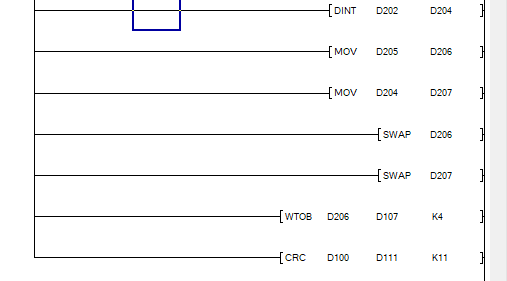

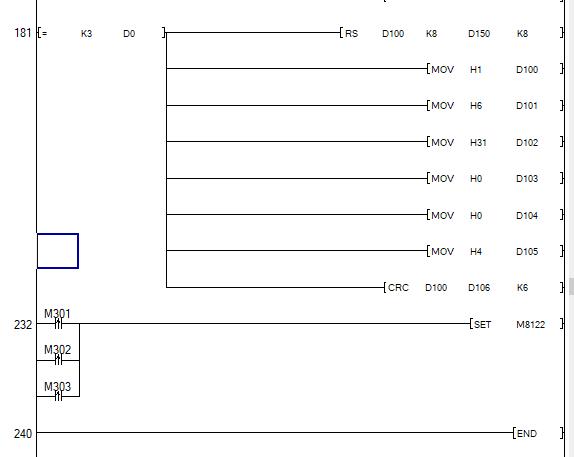

圖片：

引用
引用第4樓wc22503990于2018-08-08 16:37發表的 :
你把整體程序貼出來，我給你逐條分析

大佬講解一下。。

成熟，穩重，貴在堅持。。。

libenlong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 192 個
工控威望: 308 點
下載積分: 5042 分
在線時間: 54(小時)
注冊時間: 2018-08-03
最后登錄: 2021-05-04
查看libenlong的主題 / 回貼

6樓發表于: 2018-08-08 20:11

只看該作者 | 小中大

引用
引用樓主有丶不同于2018-08-07 19:36發表的求大神們解釋下這條程序啊看了半天頭都大了都沒看懂 :
用的是三菱PLC FX3U型號485通訊

把指令手冊看看你就明白了

陳吉柱0516

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 116 點
下載積分: 476 分
在線時間: 22(小時)
注冊時間: 2016-08-25
最后登錄: 2025-02-18
查看陳吉柱0516的主題 / 回貼

7樓發表于: 2018-08-09 16:28

只看該作者 | 小中大

學習中

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2853 個
工控威望: 3626 點
下載積分: 3535 分
在線時間: 3818(小時)
注冊時間: 2007-11-04
最后登錄: 2025-04-05
查看tingfenghu的主題 / 回貼

8樓發表于: 2018-08-10 13:16

只看該作者 | 小中大

有這么難嗎？
D200X2.77,
轉換成整數，
交換高低字節（高字節發送在前）
保存在D107到D110，
然后CRC，保存在D111 D112

D100 站號
D101 指令
D102，D103 寄存器地址
D104，D105 寄存數量
后面跟兩個寄存是CRC數值

M301應該是寫入數據
M302，M303讀取數據

應該差不多是這樣。

本帖最近評分記錄：

下載積分:+1(有丶不同) 熱心助人！

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2023 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-03-18
查看周家大少的主題 / 回貼

9樓發表于: 2018-08-10 17:51

只看該作者 | 小中大

引用
引用第8樓tingfenghu于2018-08-10 13:16發表的 :
有這么難嗎？
D200X2.77,
轉換成整數，
交換高低字節（高字節發送在前）
保存在D107到D110，
.......

我也覺得這位兄弟分析得差不多了

QQ：611369538
微信：ZMF2KXL
