工控人家園 三菱工控論壇 絕對式編碼器的Q編程

chenji06

沒事來溜溜

級別: 略有小成

精華主題: 0
發帖數量: 53 個
工控威望: 475 點
下載積分: 2339 分
在線時間: 45(小時)
注冊時間: 2010-11-18
最后登錄: 2021-04-19
查看chenji06的主題 / 回貼

樓主發表于: 2013-10-10 11:09

只看樓主 | 小中大

圖片：

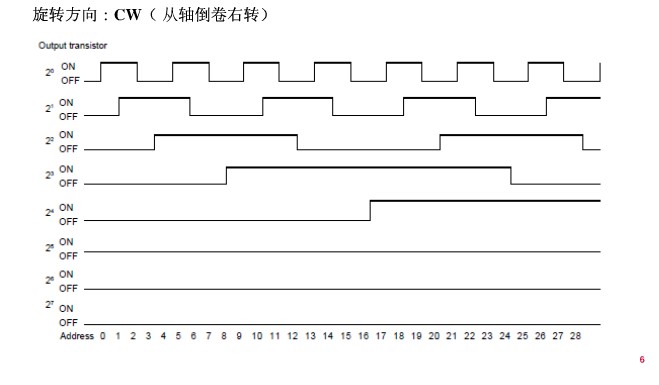

描述：編碼的波形
圖片：

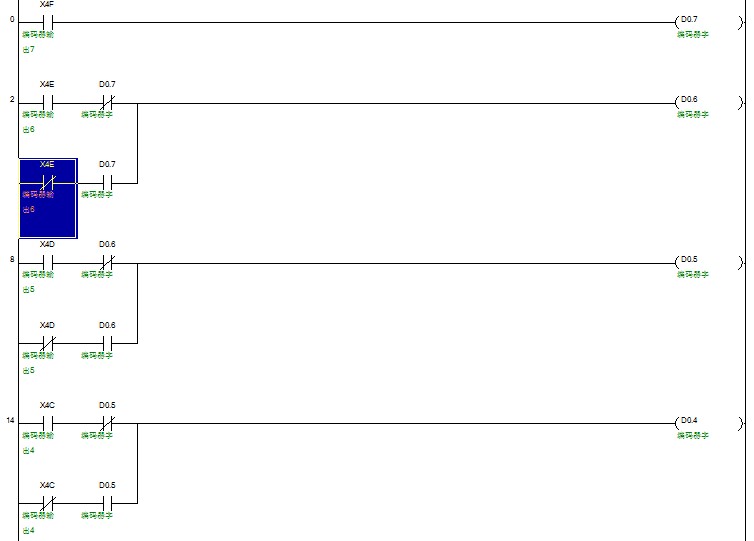

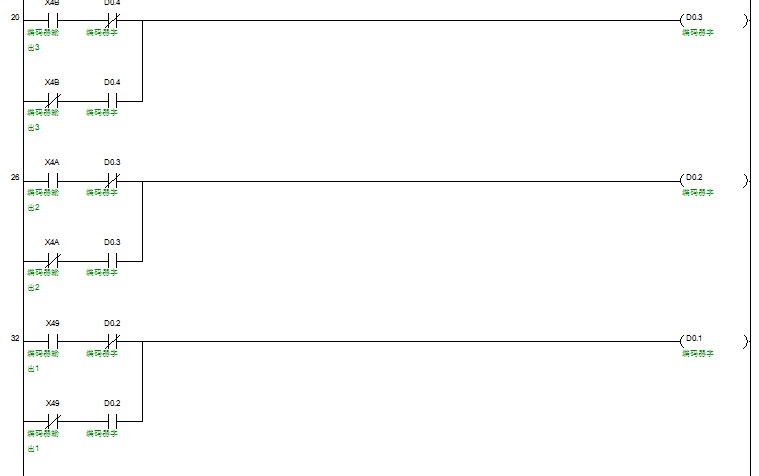

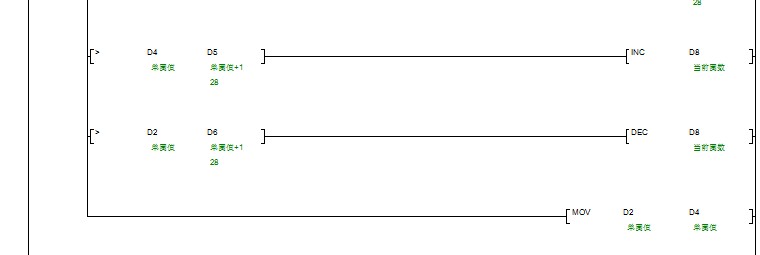

第三張圖片的第五行的運算結果下降沿脈沖化指令是對那個的運算結果？

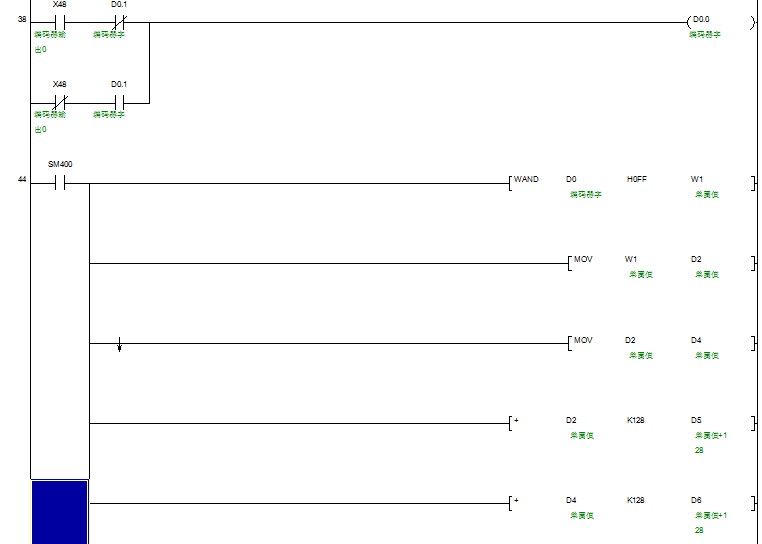

程序中D2和D4加128的原因是什么？
編碼器是8位的，二進制輸出方式
哪位大俠幫解讀一下這程序！感激不盡啊！

速度讓時間更充裕

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

精華主題: 5 篇
發帖數量: 8287 個
工控威望: 10419 點
下載積分: 21194 分
在線時間: 3077(小時)
注冊時間: 2007-03-01
最后登錄: 2025-04-18
查看guochunyi的主題 / 回貼

1樓發表于: 2013-10-11 07:37

只看該作者 | 小中大

圖片太小，看不清楚，
這個程序是用8線制的單圈絕對值編碼器做多圈運算的。
估計這個程序最早是從OMRON的PLC變換過來的。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

xieqingchang

虛心與你交流共同進步

級別: 略有小成

精華主題: 0
發帖數量: 86 個
工控威望: 232 點
下載積分: 3848 分
在線時間: 131(小時)
注冊時間: 2013-08-10
最后登錄: 2016-09-09
查看xieqingchang的主題 / 回貼

2樓發表于: 2013-10-15 19:05

只看該作者 | 小中大

看不清楚

gdj-gdj

每天進步一點點！

級別: 網絡英雄

精華主題: 0
發帖數量: 398 個
工控威望: 7067 點
下載積分: 133753 分
在線時間: 1522(小時)
注冊時間: 2013-10-12
最后登錄: 2025-04-18
查看gdj-gdj的主題 / 回貼

3樓發表于: 2013-10-15 19:43

只看該作者 | 小中大

把整個程序傳上來吧。
