工控人家園 三菱工控論壇 臺達觸摸屏與三菱PLC連接線，有圖嗎

218hty

級別: 家園常客

精華主題: 0
發帖數量: 348 個
工控威望: 513 點
下載積分: 1622 分
在線時間: 510(小時)
注冊時間: 2009-04-28
最后登錄: 2025-01-04
查看218hty的主題 / 回貼

樓主發表于: 2011-05-19 06:17

只看樓主 | 小中大

臺達觸摸屏與三菱PLC連接線

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5223 個
工控威望: 7447 點
下載積分: 159246 分
在線時間: 3179(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-11
查看sjm213的主題 / 回貼

1樓發表于: 2011-05-19 09:05

只看該作者 | 小中大

臺達官網上有接線手冊下載。

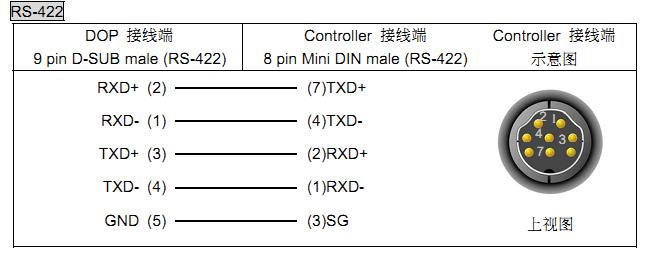

以FX2N為例，走422，接線如下：

licx66

級別: 略有小成

精華主題: 0
發帖數量: 216 個
工控威望: 351 點
下載積分: 3318 分
在線時間: 150(小時)
注冊時間: 2011-03-21
最后登錄: 2022-04-26
查看licx66的主題 / 回貼

2樓發表于: 2011-10-11 10:47

只看該作者 | 小中大

貌似這個接線圖對DOP-B10S615和FX2NPLC 不可以用不知道還有沒有其他的的接線方式
