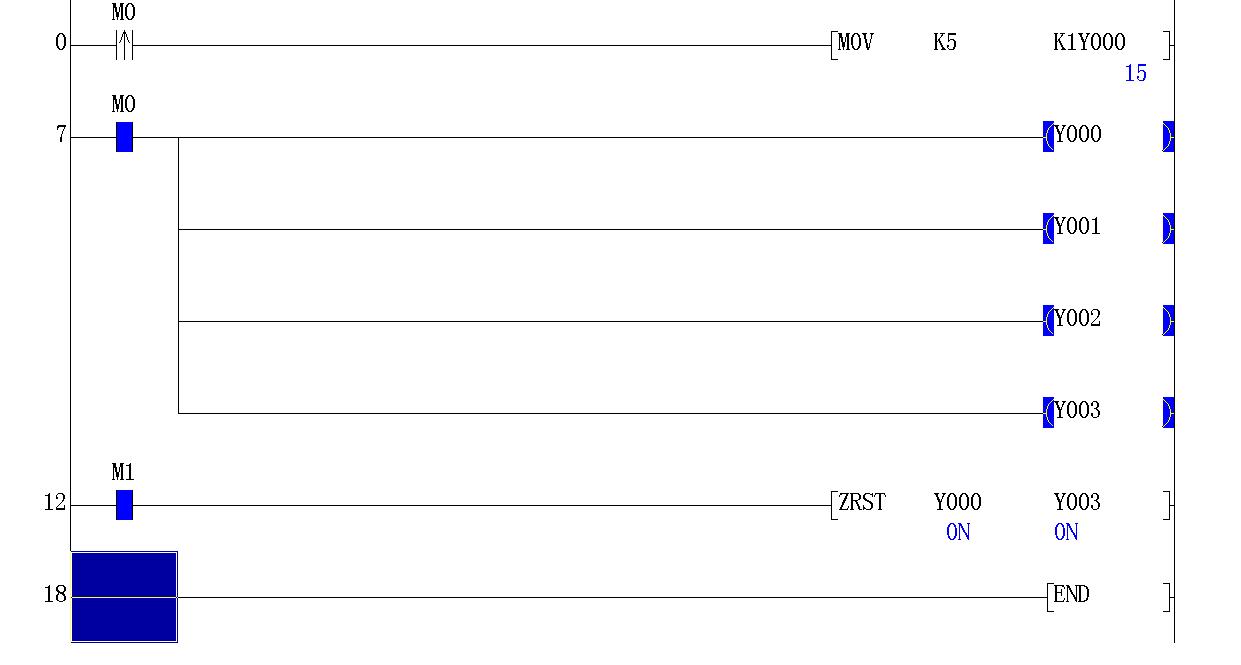

下圖中我有兩個問題想不通：一　明明傳送是5，怎么結果是15。二　M1接通時，怎么Y0－Y3不能全部復位。謝謝大家！

281979349lay

學習學習

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 136 個
工控威望: 1310 點
下載積分: 670 分
在線時間: 169(小時)
注冊時間: 2011-03-19
最后登錄: 2024-12-14
查看281979349lay的主題 / 回貼

1樓發表于: 2011-07-24 11:27

只看該作者 | 小中大

樓主首先，K1Y000為什么是15，是這樣的，當你的M0上升沿接通時M0觸電也接通，所以將Y000到Y003全置ON，所以就相當于是1111所以等于15,。。第二不能復位是因為程序中是置位優先所以如果M0一直接通的狀態要復位就不可能的

wang551615

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 332 個
工控威望: 3456 點
下載積分: 67713 分
在線時間: 468(小時)
注冊時間: 2007-09-03
最后登錄: 2025-04-19
查看wang551615的主題 / 回貼

2樓發表于: 2011-07-24 11:29

只看該作者 | 小中大

樓上的正解！！！

ghost.net

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 348 個
工控威望: 560 點
下載積分: 2849 分
在線時間: 97(小時)
注冊時間: 2008-01-01
最后登錄: 2012-08-02
查看ghost.net的主題 / 回貼

3樓發表于: 2011-07-24 12:50

只看該作者 | 小中大

試過可以復位。

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160400 分
在線時間: 3226(小時)
注冊時間: 2007-11-21
最后登錄: 2025-04-23
查看sjm213的主題 / 回貼

4樓發表于: 2011-07-24 12:58

只看該作者 | 小中大

一樓對第一個問題的解釋是OK的；第二個問題中，應該是復位優先，可以復位掉的。不知道樓主是用仿真測試還是PLC實機測試的？

358273433

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 608 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1031(小時)
注冊時間: 2010-04-16
最后登錄: 2025-04-17
查看358273433的主題 / 回貼

5樓發表于: 2011-07-24 13:32

只看該作者 | 小中大

是仿真測試

931412967

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 140 點
下載積分: 1018 分
在線時間: 66(小時)
注冊時間: 2011-03-23
最后登錄: 2024-05-25
查看931412967的主題 / 回貼

6樓發表于: 2011-07-24 15:44

只看該作者 | 小中大

實機測試，無法復位

931412967

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 140 點
下載積分: 1018 分
在線時間: 66(小時)
注冊時間: 2011-03-23
最后登錄: 2024-05-25
查看931412967的主題 / 回貼

7樓發表于: 2011-07-24 16:01

只看該作者 | 小中大

我用PLC測試。連好后。只有y0亮。當接通x0時y0不亮。以后y1開始依次亮到y3（.Y2亮，Y1滅。Y3亮，y2滅）此后y0一直亮，Y1，Y2，Y3繼續依次亮。。x1無法復位。。怎么回事？

ykykkhor

Best Regards,YK

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 259 個
工控威望: 308 點
下載積分: 140844 分
在線時間: 563(小時)
注冊時間: 2009-07-30
最后登錄: 2025-04-22
查看ykykkhor的主題 / 回貼

8樓發表于: 2011-07-24 21:18

只看該作者 | 小中大

一般都避免這樣設計,
1) 同時啟動同時停止會發生肉眼上的誤會
2) 不同 PLC 會有不同的結果 (請參考手冊)

本人主張啟動與停止應互相自鎖,即該啟動就不要停止,該停止就不要啟動;
不然還真難分辨究竟是結果還是誤會
