樓主發表于: 2022-11-19 12:46

只看樓主 | 小中大

圖片：

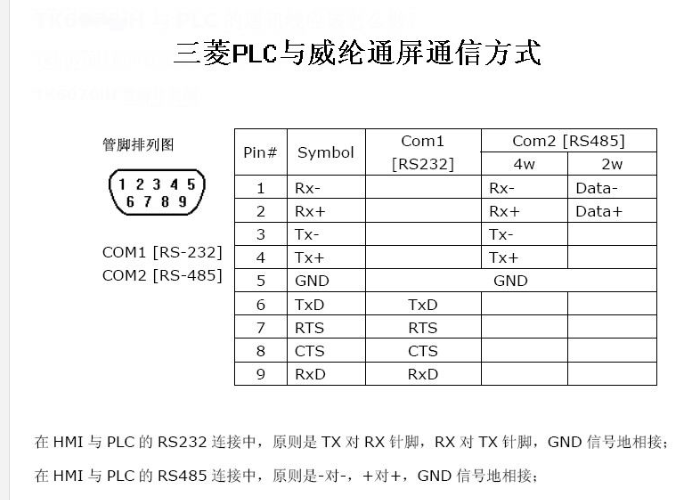

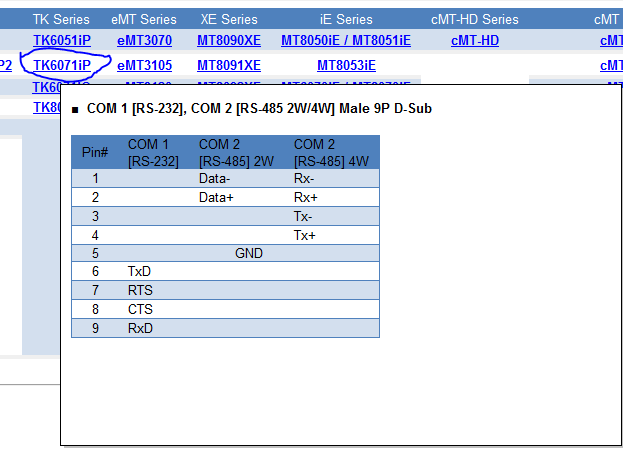

我現在有一臺威綸通 TK6071ip 的觸摸屏，只有一個通訊用的DB9接口，但是里面包含的 com 1 和com2 兩個接口，一個支持485 一個支持232，現在分別想用這2個通訊分別連1臺三菱FX3GA 的PLC ，相當于是1屏2 PLC，這樣的，目前用485口的與PLC通訊正常，就是支持232的這個口一直連不上，用了一個232轉422的轉換頭，不知道該怎么接線。PLC這邊是圓形8針的，求大神指點！！

求真務實，厚積薄發。VX:em5480011

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4596 個
工控威望: 7991 點
下載積分: 16935 分
在線時間: 3180(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-03
查看夢雨天涯的主題 / 回貼

1樓發表于: 2022-11-19 15:28

只看該作者 | 小中大

加油，你可以的

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

nzm800

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 554 個
工控威望: 1890 點
下載積分: 7377 分
在線時間: 255(小時)
注冊時間: 2012-12-14
最后登錄: 2025-02-09
查看nzm800的主題 / 回貼

2樓發表于: 2022-11-19 19:02

只看該作者 | 小中大

就用485就可以啦，干嘛還要把232扯出來。

honggun

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1638 個
工控威望: 7062 點
下載積分: 36356 分
在線時間: 928(小時)
注冊時間: 2009-11-16
最后登錄: 2025-04-05
查看honggun的主題 / 回貼

3樓發表于: 2022-11-19 21:35

只看該作者 | 小中大

引用
引用第2樓nzm800于2022-11-19 19:02發表的 :
就用485就可以啦，干嘛還要把232扯出來。

他要用兩路通訊，只有一路485

gaba8888

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 31 個
工控威望: 411 點
下載積分: 348 分
在線時間: 59(小時)
注冊時間: 2022-02-23
最后登錄: 2025-04-05
查看gaba8888的主題 / 回貼

4樓發表于: 2022-11-20 01:05

只看該作者 | 小中大

3GA不是支持?jǐn)U展232通訊嗎？買只DB232通訊模塊，才幾十

隱姓埋名

電氣工程從業者，愛好者。廣交天下同行VX：em5480011

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 272 點
下載積分: 2786 分
在線時間: 50(小時)
注冊時間: 2018-12-20
最后登錄: 2024-12-05
查看隱姓埋名的主題 / 回貼

5樓發表于: 2022-11-21 14:40

只看該作者 | 小中大

圖片：

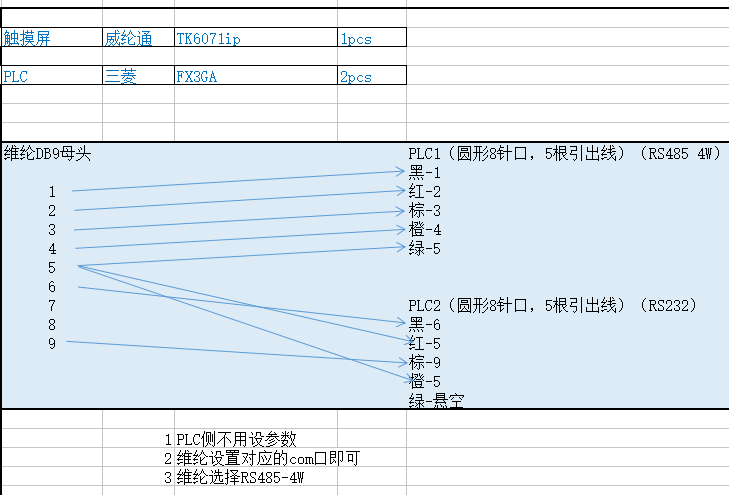

感謝各位，昨天已經做好了，起初弄了個232轉422的轉換器，搞半天沒做出來，后來去掉轉換器，直接連得，就用的232通訊，因?yàn)镻LC的編程口是支持232的。后來連上了，就是反應慢點，也夠用了

求真務實，厚積薄發。VX:em5480011

隱姓埋名

電氣工程從業者，愛好者。廣交天下同行VX：em5480011

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 272 點
下載積分: 2786 分
在線時間: 50(小時)
注冊時間: 2018-12-20
最后登錄: 2024-12-05
查看隱姓埋名的主題 / 回貼

6樓發表于: 2022-11-21 14:43

只看該作者 | 小中大

引用
引用第4樓gaba8888于2022-11-20 01:05發表的 :
3GA不是支持?jǐn)U展232通訊嗎？買只DB232通訊模塊，才幾十

估計用232轉422 也能做出來，

求真務實，厚積薄發。VX:em5480011

ytzidonghua

plc 觸摸屏自動化技術培訓等電話0535-6380506

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2527 個
工控威望: 7147 點
下載積分: 7475 分
在線時間: 390(小時)
注冊時間: 2006-09-27
最后登錄: 2025-04-04
查看ytzidonghua的主題 / 回貼

7樓發表于: 2022-11-21 16:59

只看該作者 | 小中大

用條國產的SC09電纜再改造一下
屏232是 6 9 5

plc 觸摸屏變頻器編程電纜，plc培訓等
plc觸摸屏遠程下載，遠程監控
手機APP監控plc
QQ 365871920
電話13396452298
www.ytleader.com

gaba8888

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 31 個
工控威望: 411 點
下載積分: 348 分
在線時間: 59(小時)
注冊時間: 2022-02-23
最后登錄: 2025-04-05
查看gaba8888的主題 / 回貼

8樓發表于: 2022-11-23 14:32

只看該作者 | 小中大

引用
引用第6樓隱姓埋名于2022-11-21 14:43發表的 :

估計用232轉422 也能做出來，

你以上的搞法，我以前也常用，但曾燒過PLC后都買通訊擴展了。最好通電時不要熱插撥通信線。
還有RXD和TXD的兩條線，最好串只2K的電阻，232的邏輯電平是+-15V，422的邏輯電平+_6V.
