工控人家園 西門子工控論壇 求助:S7-224XP與TP177B用MPI電纜可以通信嗎?如果可以怎么設置?

fly850801

學習S7-300中... ... ...

級別: 略有小成

精華主題: 0
發帖數量: 40 個
工控威望: 219 點
下載積分: 830 分
在線時間: 30(小時)
注冊時間: 2010-09-16
最后登錄: 2023-05-04
查看fly850801的主題 / 回貼

樓主發表于: 2011-01-12 15:49

只看樓主 | 小中大

通信不上,求助高手

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

精華主題: 5 篇
發帖數量: 8262 個
工控威望: 10394 點
下載積分: 21136 分
在線時間: 3055(小時)
注冊時間: 2007-03-01
最后登錄: 2025-03-16
查看guochunyi的主題 / 回貼

1樓發表于: 2011-01-13 09:03

只看該作者 | 小中大

可以通訊的，你的PLC側可能要添加EM277模塊。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

wang551615

級別: 工控俠客

精華主題: 0
發帖數量: 332 個
工控威望: 3456 點
下載積分: 67653 分
在線時間: 467(小時)
注冊時間: 2007-09-03
最后登錄: 2025-03-02
查看wang551615的主題 / 回貼

2樓發表于: 2011-01-13 09:16

只看該作者 | 小中大

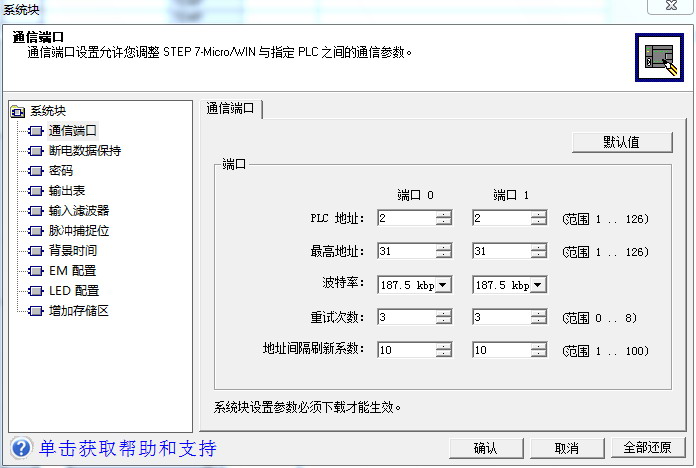

描述：PLC端設置
圖片：

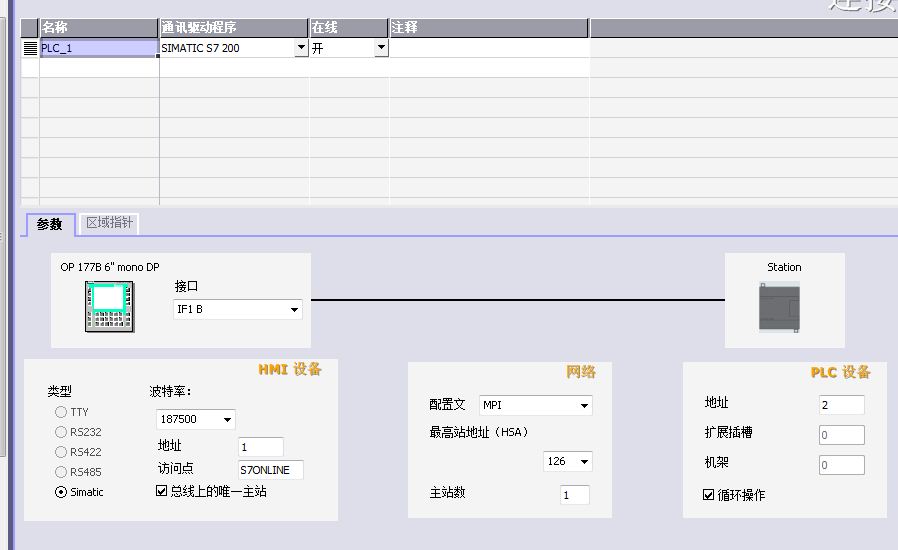

描述：HMI端設置
圖片：

如果是1對1的話，可以直接連接，PLC通信口要設置和HMI通信口的波特率一致，我有做個這樣的工程，

用的紫色電纜做的連接線，6ES7 901-0BF00-0AA0也可以通訊。

本帖最近評分記錄：

下載積分:+2(fly850801) 熱心助人

fly850801

學習S7-300中... ... ...

級別: 略有小成

精華主題: 0
發帖數量: 40 個
工控威望: 219 點
下載積分: 830 分
在線時間: 30(小時)
注冊時間: 2010-09-16
最后登錄: 2023-05-04
查看fly850801的主題 / 回貼

3樓發表于: 2011-02-15 13:03

只看該作者 | 小中大

謝謝，已經通訊上了，如樓上所說，開始的時候PLC通信口要設置和HMI通信口的波特率設置的不一致，導致無法連接
