樓主  發表于: 2021-08-28 10:44
圖片:
圖片:
圖片:
用WINCC7.5與plc 1215通訊,IO點狀態可以讀取,PLC內部數值如何讀不出來。PLC里可以看到數值,不知道WINCC需要什么格式,變量如何建立?
請問各位大師如何做的。謝謝
mr_liu
學海無涯,劃水度日
級別: 論壇先鋒
精華主題: 0
發帖數量: 372 個
工控威望: 1034 點
下載積分: 576 分
在線時間: 125(小時)
注冊時間: 2021-04-13
最后登錄: 2024-07-11
查看mr_liu的 主題 / 回貼
1樓  發表于: 2021-08-28 10:48
地址不對,db對應的plc里面的db數據塊
wangsai0501
級別: 家園常客
精華主題: 0
發帖數量: 382 個
工控威望: 533 點
下載積分: 1515 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2025-03-15
查看wangsai0501的 主題 / 回貼
2樓  發表于: 2021-08-28 10:54
圖片:
引用
引用第1樓劉東劉東劉東于2021-08-28 10:48發表的  :
地址不對,db對應的plc里面的db數據塊

您好,圖片是我建立的DB塊,PLC運行是有數據變化的,wincc只是讀取就好了,
要讀取的就是數據塊了最上邊的一個數值(超濾壓力),不知道如何建立,應該還要建立什么數據嗎,
mr_liu
學海無涯,劃水度日
級別: 論壇先鋒
精華主題: 0
發帖數量: 372 個
工控威望: 1034 點
下載積分: 576 分
在線時間: 125(小時)
注冊時間: 2021-04-13
最后登錄: 2024-07-11
查看mr_liu的 主題 / 回貼
3樓  發表于: 2021-08-28 11:07

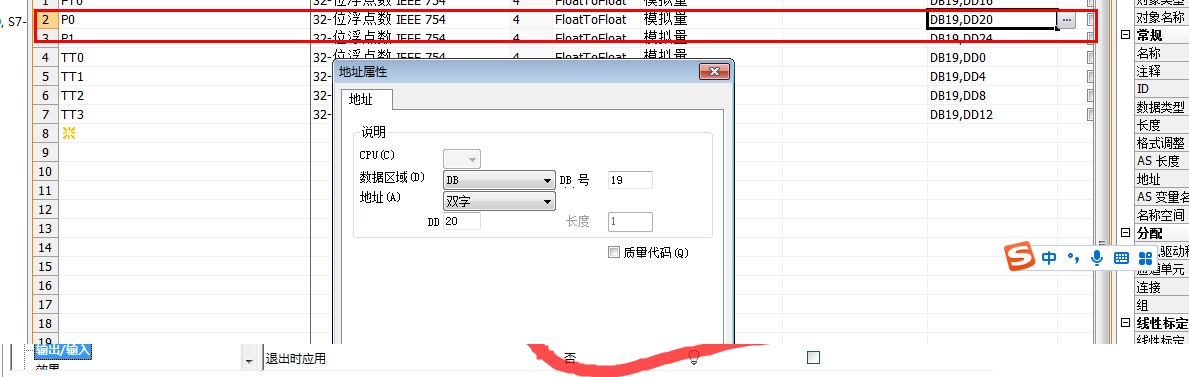

圖片:
應該是這樣子
mr_liu
學海無涯,劃水度日
級別: 論壇先鋒
精華主題: 0
發帖數量: 372 個
工控威望: 1034 點
下載積分: 576 分
在線時間: 125(小時)
注冊時間: 2021-04-13
最后登錄: 2024-07-11
查看mr_liu的 主題 / 回貼
4樓  發表于: 2021-08-28 11:11
圖片:
引用
引用第2樓wangsai0501于2021-08-28 10:54發表的  :

您好,圖片是我建立的DB塊,PLC運行是有數據變化的,wincc只是讀取就好了,
要讀取的就是數據塊了最上邊的一個數值(超濾壓力),不知道如何建立,應該還要建立什么數據嗎,

你的數據塊需要在屬性里面把優化鉤取掉,然后會出現偏移量
wangsai0501
級別: 家園常客
精華主題: 0
發帖數量: 382 個
工控威望: 533 點
下載積分: 1515 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2025-03-15
查看wangsai0501的 主題 / 回貼
5樓  發表于: 2021-08-28 11:13

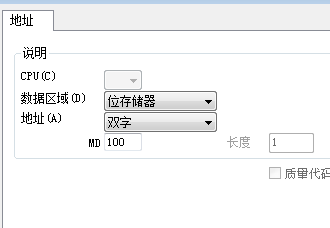

圖片:
引用
引用第3樓劉東劉東劉東于2021-08-28 11:07發表的  :
應該是這樣子

WINCC里是這么建立的,讀取的數值和PLC不一樣
wangsai0501
級別: 家園常客
精華主題: 0
發帖數量: 382 個
工控威望: 533 點
下載積分: 1515 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2025-03-15
查看wangsai0501的 主題 / 回貼
6樓  發表于: 2021-08-28 11:21
圖片:
引用
引用第4樓劉東劉東劉東于2021-08-28 11:11發表的  :

你的數據塊需要在屬性里面把優化鉤取掉,然后會出現偏移量

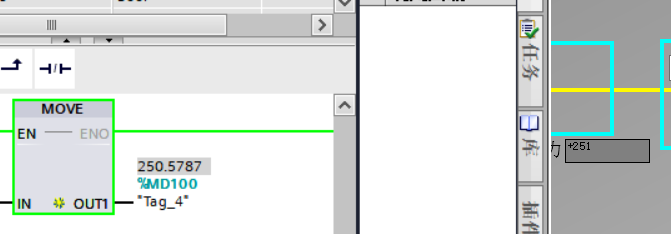

非常感謝,wincc變量是MD100數據格式改為32-位浮點數 IEEE 754就可以了,就是顯示前面會出現加號,沒有小數點,會自動四舍五入
mr_liu
學海無涯,劃水度日
級別: 論壇先鋒
精華主題: 0
發帖數量: 372 個
工控威望: 1034 點
下載積分: 576 分
在線時間: 125(小時)
注冊時間: 2021-04-13
最后登錄: 2024-07-11
查看mr_liu的 主題 / 回貼
7樓  發表于: 2021-08-28 11:26

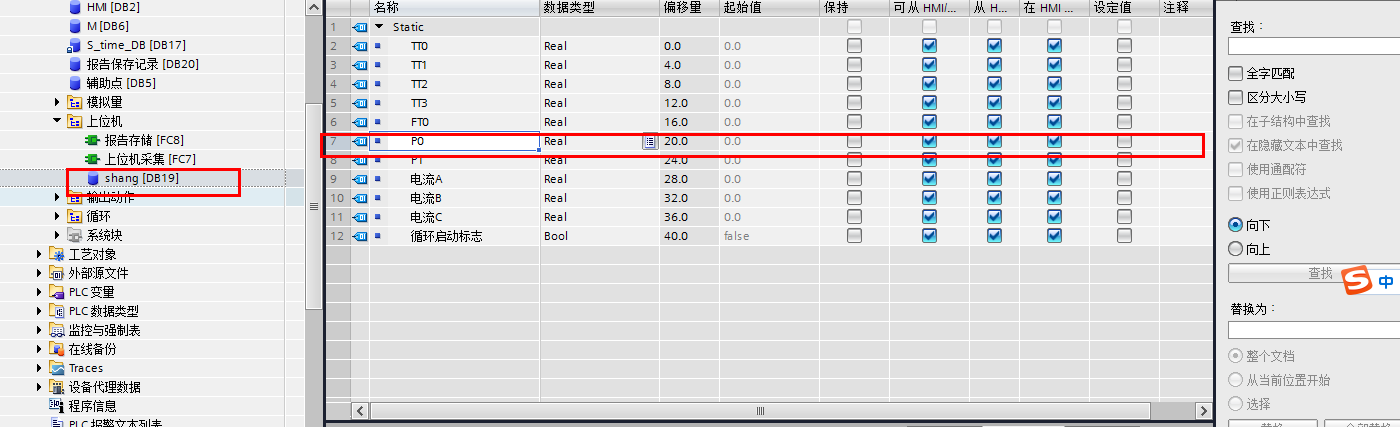

圖片:
圖片:
數據格式呢
wangsai0501
級別: 家園常客
精華主題: 0
發帖數量: 382 個
工控威望: 533 點
下載積分: 1515 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2025-03-15
查看wangsai0501的 主題 / 回貼
8樓  發表于: 2021-08-28 11:36

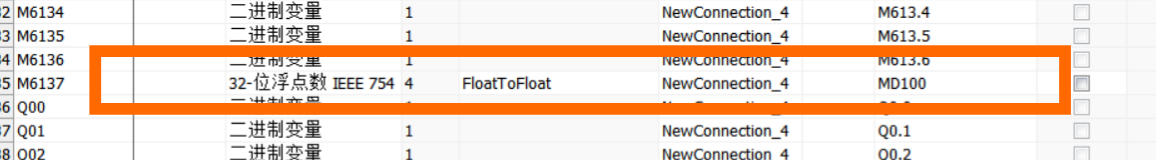

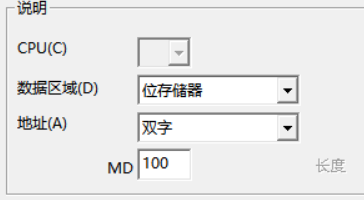

圖片:
圖片:
就建立了變量,你那最后圖片上的寫的DB,DD,怎么用是什么意思我也不懂,都是自己模仿寫的,很多不知道什么意思
wangsai0501
級別: 家園常客
精華主題: 0
發帖數量: 382 個
工控威望: 533 點
下載積分: 1515 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2025-03-15
查看wangsai0501的 主題 / 回貼
9樓  發表于: 2021-08-28 11:39
引用
引用第8樓wangsai0501于2021-08-28 11:36發表的  :
就建立了變量,你那最后圖片上的寫的DB,DD,怎么用是什么意思我也不懂,都是自己模仿寫的,很多不知道什么意思

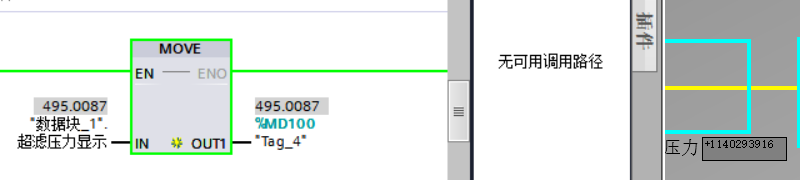

,為了讀取這個數字還單獨寫了個MOV程序,不知道到不寫可能讀取?如果是時間或者其他變量沒有MOV 應該怎么讀取?
mr_liu
學海無涯,劃水度日
級別: 論壇先鋒
精華主題: 0
發帖數量: 372 個
工控威望: 1034 點
下載積分: 576 分
在線時間: 125(小時)
注冊時間: 2021-04-13
最后登錄: 2024-07-11
查看mr_liu的 主題 / 回貼
10樓  發表于: 2021-08-28 13:02
你的數據塊比如是DB19,那么db號就是19,然后后面選擇哪個dd就是你DB塊的偏移量,你得先把數據的表達方式搞明白啊
13821917697
承接電氣自動化項目、電氣接線圖設計、IO點表、電氣元器件選型
級別: 工控俠客
精華主題: 0
發帖數量: 770 個
工控威望: 3188 點
下載積分: 13684 分
在線時間: 1151(小時)
注冊時間: 2019-12-26
最后登錄: 2025-03-16
查看13821917697的 主題 / 回貼
11樓  發表于: 2021-08-28 13:44
小老弟 wincc可以直接讀取1200的 AS符號 不用你這么麻煩
  • «
