工控人家園 西門子工控論壇 西門子S7200SMART與威綸通MT8012IE觸摸屏通訊

智控教育plc

級別: 正式會員

精華主題: 0
發帖數量: 20 個
工控威望: 67 點
下載積分: 739 分
在線時間: 2(小時)
注冊時間: 2018-09-12
最后登錄: 2019-03-14
查看智控教育plc的主題 / 回貼

樓主發表于: 2018-09-15 13:33

只看樓主 | 小中大

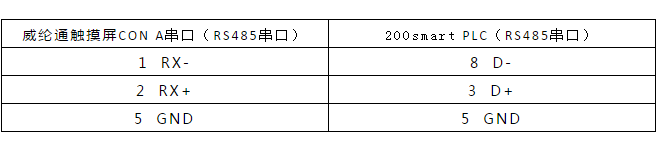

一、串口接線
使用普通的DB9針接口管腳的對應圖

智控教育plc

級別: 正式會員

精華主題: 0
發帖數量: 20 個
工控威望: 67 點
下載積分: 739 分
在線時間: 2(小時)
注冊時間: 2018-09-12
最后登錄: 2019-03-14
查看智控教育plc的主題 / 回貼

1樓發表于: 2018-09-15 13:35

只看該作者 | 小中大

圖片：

注：一定要使用觸摸屏的CON A串口，嚴格按照接線圖一一對應的接；（DB9針口最好要使用焊接的接口）

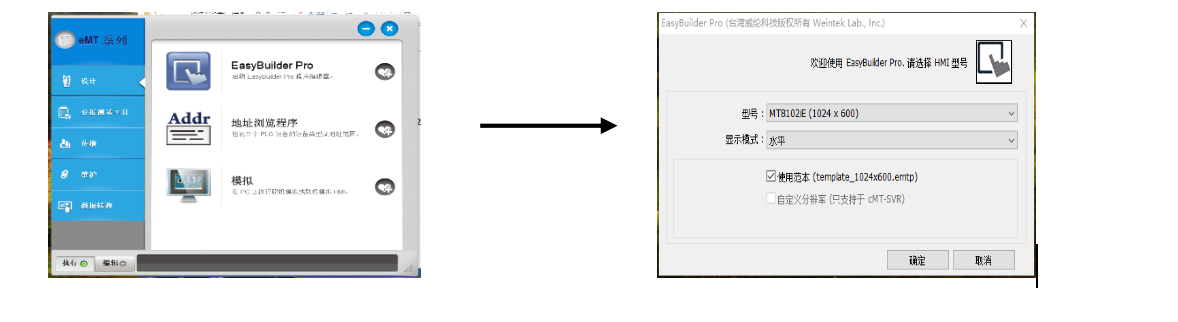

1、創建一個新項目；

[ 此帖被智控教育plc在2018-09-15 13:43重新編輯 ]

本帖最近評分記錄：

下載積分:+1(崔老虎)

智控教育plc

級別: 正式會員

精華主題: 0
發帖數量: 20 個
工控威望: 67 點
下載積分: 739 分
在線時間: 2(小時)
注冊時間: 2018-09-12
最后登錄: 2019-03-14
查看智控教育plc的主題 / 回貼

2樓發表于: 2018-09-15 13:38

只看該作者 | 小中大

2、在系統參數設置里新增一個S7200SMART PPI PLC類型（注：COM口設置為 COM2(9600,E,8,1);觸摸屏中PLC預設站號要與PLC實際的站號要一致）；

智控教育plc

級別: 正式會員

精華主題: 0
發帖數量: 20 個
工控威望: 67 點
下載積分: 739 分
在線時間: 2(小時)
注冊時間: 2018-09-12
最后登錄: 2019-03-14
查看智控教育plc的主題 / 回貼

3樓發表于: 2018-09-15 13:39

只看該作者 | 小中大

三、PLC組態設置
3、設置S7200smart系統塊中RS485端口的通訊參數（注：要與觸摸屏COM口和預設站號的通訊參數要一致）

[ 此帖被智控教育plc在2018-09-15 13:47重新編輯 ]
