工控人家園 西門子工控論壇 S7-200 224CN 讀脈沖的問題，求指教

小刺

我們都沒錯

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 160 個
工控威望: 302 點
下載積分: 1061 分
在線時間: 80(小時)
注冊時間: 2011-03-22
最后登錄: 2024-09-25
查看小刺的主題 / 回貼

樓主發表于: 2013-06-06 14:28

只看樓主 | 小中大

圖片：

大神們路過幫忙想想招啊！感激涕零，今天一天在線坐等。。。。

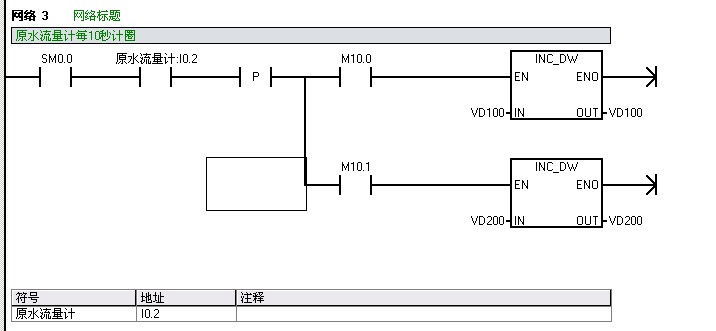

我的PLC是S7-200 224CN ，現在用了個輸入端接個脈沖流量計，接收脈沖，目前用的的是INC累加器來記脈沖，可是每次都丟脈沖，程序如下圖，理論上一次每秒鐘一百多到二百個脈沖，可是采集到的每秒才十多個，不知道為什么
計算方法是一次采集十秒鐘的脈沖個數，然后乘以360得出每1小時的脈沖數，計算瞬時流量，不要求精度多高，差不多就行了

求大神指教

醉湮邃虞

醉湮邃虞話老黑

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 229 個
工控威望: 409 點
下載積分: 1577 分
在線時間: 209(小時)
注冊時間: 2009-01-16
最后登錄: 2015-03-18
查看醉湮邃虞的主題 / 回貼

1樓發表于: 2013-06-06 16:44

只看該作者 | 小中大

有幾個可能性
１不知道你的脈沖源是什么，檢驗脈沖的傳感器是不是支持超過１０的速率，一般的接近開關大約能支持15Hz
2.這種計數方式，受掃描周期影響，一般的掃描周期在２—８毫秒左右，若變化周期超過此速率，則會丟失脈沖
３。。。。
４。。。。
５。。。。
先提供給你兩種解決方法
１。使用上升沿中斷進行計數，
２。使用高速計數器計數，
