樓主  發表于: 2012-12-06 19:47

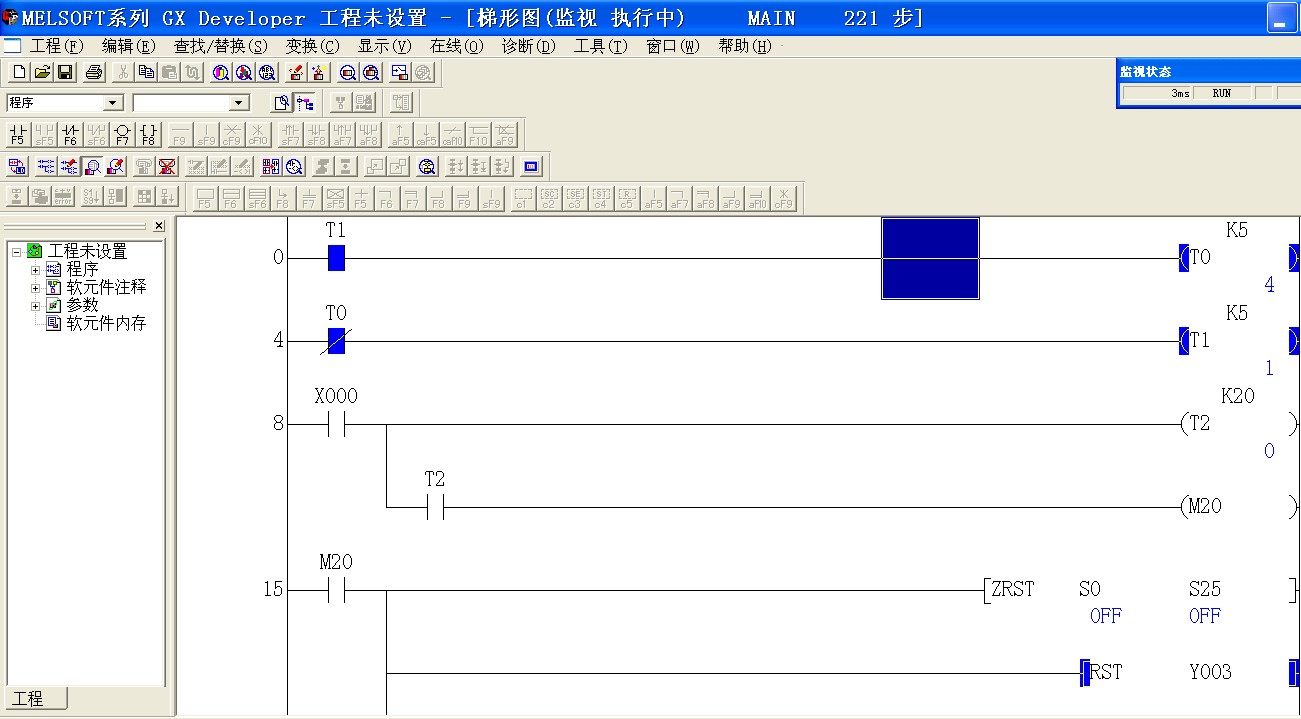

您還在使用有線編程電纜對PLC進行編程、上載、下載、監視嗎？那太OUT了，有線電纜即攜帶不方便，又有長度限制！更受現場環境制約非常不方便！

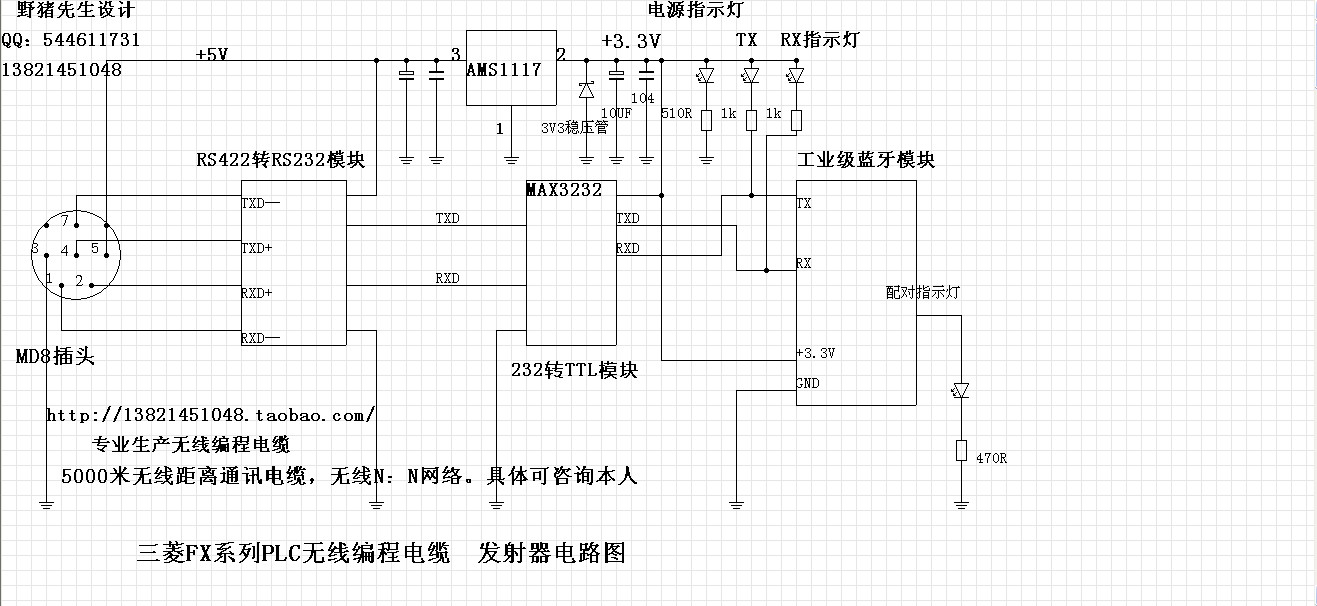

本人今天發布一款小巧的無線編程電纜電路圖，完全替代有線編程電纜，無線有效距離10米以上，

采用CSR進口藍牙芯片（工業級），進口集成電路，保證了工作的穩定性。

支持FX系列PLC  (FX0 FX0N FX2N FX1N FX1S FX0S) 等圓8針插孔

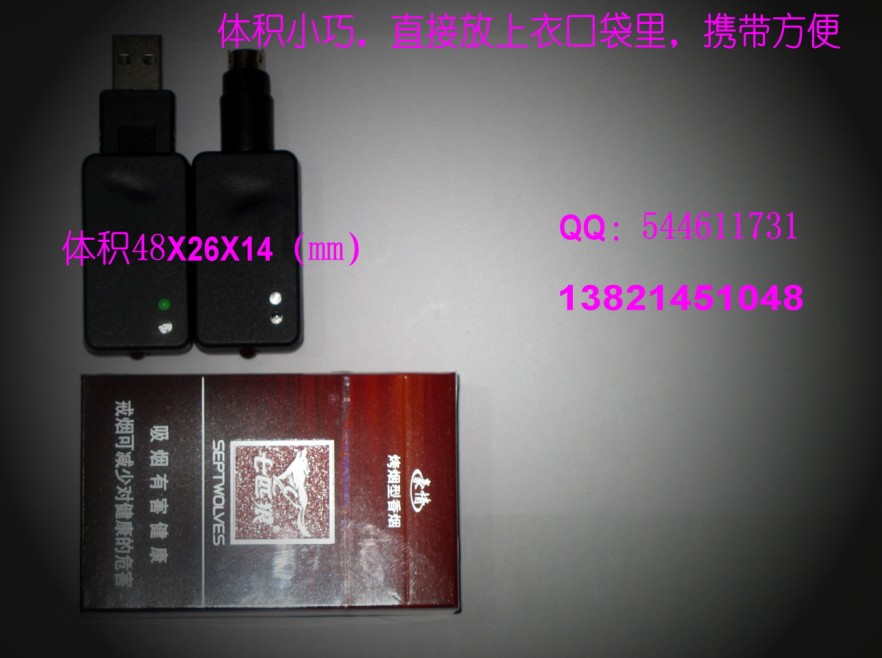

體積48×26×14（mm），只有半個香煙盒大小！可以直接放在上衣口袋里，攜帶非常方便！

成本如下：（所有元件淘寶都有售）

   1：工業級CSR藍牙（帶底版）2個       150元

   2：RS422轉232模塊         1個        30元

   3：232轉TTL模塊           1個        8.50元

   4：MD8插頭                1個        1元

   5：外殼                   2個        3元

   6：電路板                 2塊        2元

   7：LED                               0.6元

   8：3.3V穩壓器                        0.33元

   9：阻容                              1元

  10：USB轉串口線             1條       12元

                                             總計：208元


對此感興趣的朋友想制作本人提供技術支持，也可代為加工！！

QQ：544611731

手機：13821451048












本帖最近評分記錄：
  • 下載積分:+1(khliang) 真誠感謝！
  • 下載積分:+2(bin1016) 真誠感謝！
    mmm88800
    級別: 探索解密
    精華主題: 0
    發帖數量: 48 個
    工控威望: 175 點
    下載積分: 864 分
    在線時間: 44(小時)
    注冊時間: 2011-07-09
    最后登錄: 2025-01-04
    查看mmm88800的 主題 / 回貼
    1樓  發表于: 2012-12-07 13:18
    這么好的東西拿出來奉獻給大家，怎么一個喜歡的都沒有呢？服了！
    泰山之石
    A
    級別: 工控俠客
    精華主題: 0
    發帖數量: 2246 個
    工控威望: 2479 點
    下載積分: 11666 分
    在線時間: 915(小時)
    注冊時間: 2008-11-12
    最后登錄: 2025-01-03
    查看泰山之石的 主題 / 回貼
    2樓  發表于: 2012-12-07 14:39
    樓上的淘寶嗎？穩定性咋樣？
    iteerh
    級別: 家園常客

    精華主題: 0
    發帖數量: 623 個
    工控威望: 803 點
    下載積分: 17146 分
    在線時間: 2364(小時)
    注冊時間: 2006-10-25
    最后登錄: 2025-01-03
    查看iteerh的 主題 / 回貼
    3樓  發表于: 2012-12-07 18:15
    謝謝分享。太感動了
    mmm88800
    級別: 探索解密
    精華主題: 0
    發帖數量: 48 個
    工控威望: 175 點
    下載積分: 864 分
    在線時間: 44(小時)
    注冊時間: 2011-07-09
    最后登錄: 2025-01-04
    查看mmm88800的 主題 / 回貼
    4樓  發表于: 2012-12-07 18:19
    可以淘寶，性能很穩定！
    周紅軍
    學習，學習，再學習。
    級別: 家園常客
    精華主題: 0
    發帖數量: 573 個
    工控威望: 725 點
    下載積分: 11157 分
    在線時間: 451(小時)
    注冊時間: 2010-03-04
    最后登錄: 2024-12-20
    查看周紅軍的 主題 / 回貼
    5樓  發表于: 2012-12-08 08:46
    頂啦
    wei0212007
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1111 個
    工控威望: 1165 點
    下載積分: 6912 分
    在線時間: 1166(小時)
    注冊時間: 2007-04-19
    最后登錄: 2025-01-03
    查看wei0212007的 主題 / 回貼
    6樓  發表于: 2012-12-08 09:54
    10米的有效距離，與在現場聯線有什么區別呢？實用性不強。
    sss6491
    級別: 略有小成
    精華主題: 0
    發帖數量: 300 個
    工控威望: 405 點
    下載積分: 99674 分
    在線時間: 342(小時)
    注冊時間: 2011-02-19
    最后登錄: 2024-11-29
    查看sss6491的 主題 / 回貼
    7樓  發表于: 2012-12-08 11:22
    很好的東西，值得欣賞，頂一下。
    沈許
    級別: 探索解密
    精華主題: 0
    發帖數量: 36 個
    工控威望: 147 點
    下載積分: 2557 分
    在線時間: 15(小時)
    注冊時間: 2012-08-10
    最后登錄: 2018-12-08
    查看沈許的 主題 / 回貼
    8樓  發表于: 2012-12-08 15:01
    可以淘寶？主要是穩定型好才行啊！
    mmm88800
    級別: 探索解密
    精華主題: 0
    發帖數量: 48 個
    工控威望: 175 點
    下載積分: 864 分
    在線時間: 44(小時)
    注冊時間: 2011-07-09
    最后登錄: 2025-01-04
    查看mmm88800的 主題 / 回貼
    9樓  發表于: 2012-12-08 19:23
    很成熟的產品，穩定性毋庸置疑！都是進口集成電路，比那些廉價的有線電纜穩定100倍
    iteerh
    級別: 家園常客

    精華主題: 0
    發帖數量: 623 個
    工控威望: 803 點
    下載積分: 17146 分
    在線時間: 2364(小時)
    注冊時間: 2006-10-25
    最后登錄: 2025-01-03
    查看iteerh的 主題 / 回貼
    10樓  發表于: 2012-12-09 20:01
    有感。謝謝樓主的分享。
    heweli888
    生活真他媽沒意思，因?yàn)槲一钅伭?/div>
    級別: 家園常客
    精華主題: 0
    發帖數量: 517 個
    工控威望: 676 點
    下載積分: 2387 分
    在線時間: 195(小時)
    注冊時間: 2007-07-07
    最后登錄: 2024-11-14
    查看heweli888的 主題 / 回貼
    11樓  發表于: 2012-12-13 21:55
    牛人一個
