樓主  發表于: 2011-09-12 12:01
本人是搞自動化的，也喜歡一些電子制作，在這個論壇也學到不少知識。今天也貢獻一些資料，都是我制作成功的。
藍牙模塊是淘寶上27元買的。CH341A是國產芯片資料比較多，M34051是從舊PLC上拆下來的大家也可以用其它的轉換芯片。電路就要自己設計一下了。

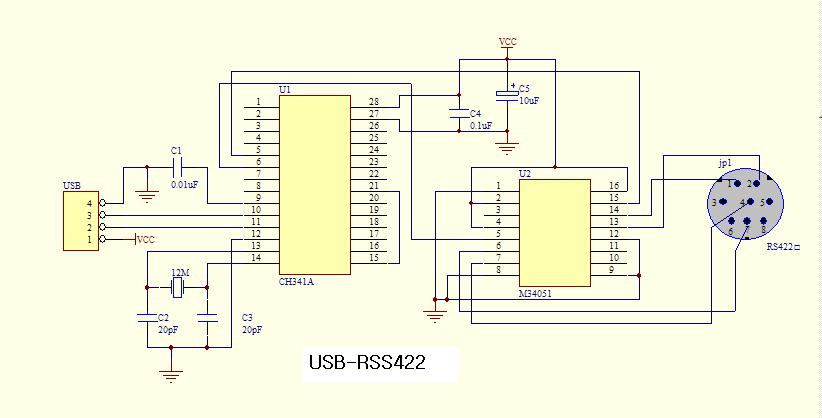

USB-RS422

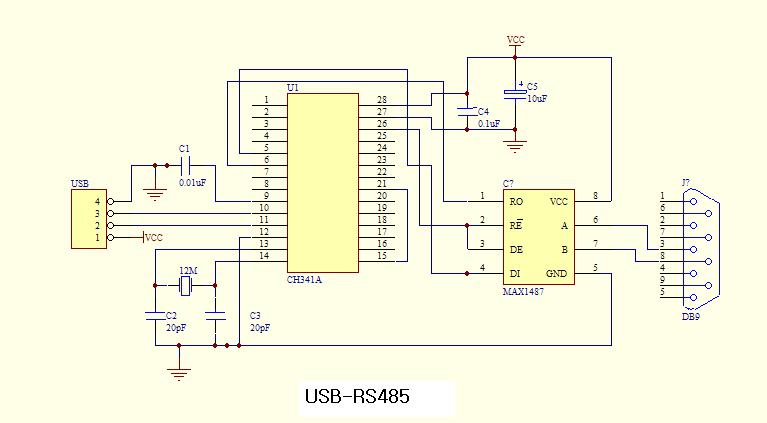

USB-RS485

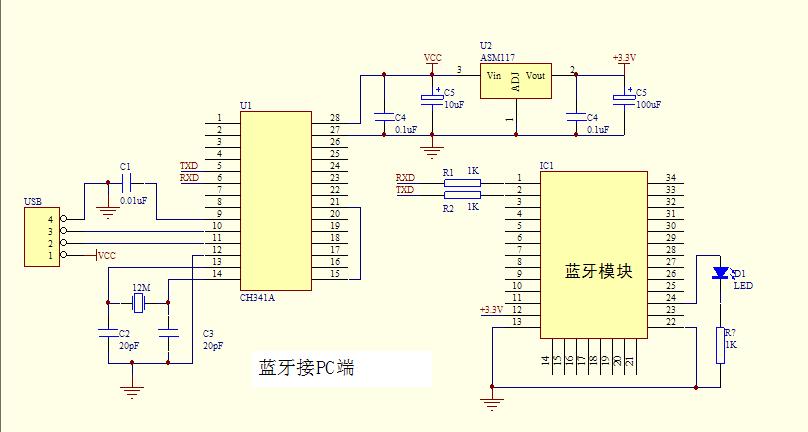

藍牙接電腦部分





藍牙接PLC部分

USB-RS485是用在西門子S200的。

還有就是用藍牙無線傳輸時只能設置波特率9600.傳輸距離10米，用藍牙適配器也無法通信。希望論壇的高手能解決或設計出更好的電路。
