樓主發表于: 2010-05-17 12:53

只看樓主 | 小中大

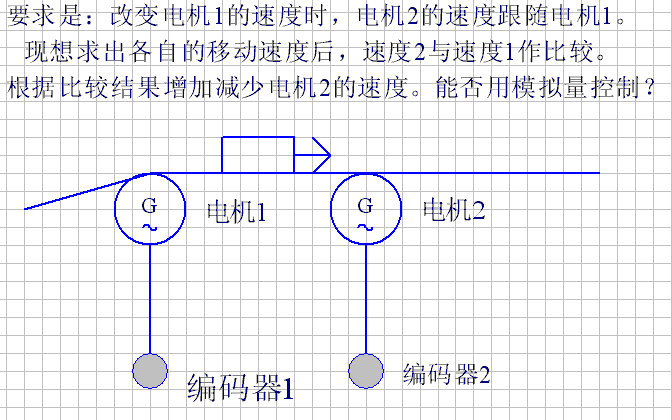

現要求兩臺變頻器控制兩臺電機的速度達到同步，因兩臺電機輸出軸連接的機械尺寸不同，此種情況如何控制？如用模擬量，現假設電機1的速度為2000mm/秒，（0-10v對應0-4000）輸出5v電壓給電機2，怎樣控制電機2為5v 輸入時速度也是2000mm/秒？見圖：

[ 此帖被791891在2010-05-20 16:35重新編輯 ]

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 768 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

1樓發表于: 2010-05-17 13:43

只看該作者 | 小中大

我做過速比小的電位器輸出1送本機，2作為速比大的機器電位器的電源輸入端。使用時把速比大的電位器調到最大，速比小的電位器做主控。

791891

山登絕頂人為峰

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 200 個
工控威望: 397 點
下載積分: 2463 分
在線時間: 200(小時)
注冊時間: 2007-11-12
最后登錄: 2024-12-12
查看791891的主題 / 回貼

2樓發表于: 2010-05-17 13:55

只看該作者 | 小中大

值得研究。

yuyangcr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 191 個
工控威望: 308 點
下載積分: 523 分
在線時間: 160(小時)
注冊時間: 2008-04-15
最后登錄: 2025-02-15
查看yuyangcr的主題 / 回貼

3樓發表于: 2010-05-17 14:46

只看該作者 | 小中大

如果要求精度高必須加PG卡及編碼器利用PLC做反饋控制；如果精度低，1樓的方法可行

791891

山登絕頂人為峰

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 200 個
工控威望: 397 點
下載積分: 2463 分
在線時間: 200(小時)
注冊時間: 2007-11-12
最后登錄: 2024-12-12
查看791891的主題 / 回貼

4樓發表于: 2010-05-17 15:00

只看該作者 | 小中大

1樓和3樓的，能否再講詳細點？

mfw995

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 209 個
工控威望: 308 點
下載積分: 499 分
在線時間: 20(小時)
注冊時間: 2007-11-06
最后登錄: 2023-12-11
查看mfw995的主題 / 回貼

5樓發表于: 2010-05-17 17:57

只看該作者 | 小中大

一臺做主機另一臺裝編碼器做從機控制你看一下三電機負載平衡控制就明白了。

791891

山登絕頂人為峰

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 200 個
工控威望: 397 點
下載積分: 2463 分
在線時間: 200(小時)
注冊時間: 2007-11-12
最后登錄: 2024-12-12
查看791891的主題 / 回貼

6樓發表于: 2010-05-20 14:56

只看該作者 | 小中大

圖片：

1樓的意思這樣的解法？

[ 此帖被791891在2010-05-20 15:09重新編輯 ]

791891

山登絕頂人為峰

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 200 個
工控威望: 397 點
下載積分: 2463 分
在線時間: 200(小時)
注冊時間: 2007-11-12
最后登錄: 2024-12-12
查看791891的主題 / 回貼

7樓發表于: 2010-05-20 15:00

只看該作者 | 小中大

這樣恐怕不能達到要求，是紙廠的設備

[ 此帖被791891在2010-05-20 15:12重新編輯 ]

15833804996

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 118 點
下載積分: 27453 分
在線時間: 53(小時)
注冊時間: 2010-05-20
最后登錄: 2024-08-18
查看15833804996的主題 / 回貼

8樓發表于: 2010-05-20 15:58

只看該作者 | 小中大

可惜我不會呀！

wxh0734

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 669 個
工控威望: 2697 點
下載積分: 4799 分
在線時間: 1457(小時)
注冊時間: 2006-12-04
最后登錄: 2022-12-04
查看wxh0734的主題 / 回貼

9樓發表于: 2010-05-20 18:19

只看該作者 | 小中大

做通訊控制，成本低

張平全

為國出力的時候到了

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 958 個
工控威望: 969 點
下載積分: 1904 分
在線時間: 469(小時)
注冊時間: 2008-04-25
最后登錄: 2025-02-23
查看張平全的主題 / 回貼

10樓發表于: 2010-05-21 07:31

只看該作者 | 小中大

每電機配一只編碼器,用360上字,三組信號輸出式的,再利用PLC對兩個編碼器的實時角度進行對比,實時檢測兩個編碼器A,B信號是否同步:哪個滯后就增加哪個編碼器相對應的電機的脈寬,同時,哪個超前就同步減少哪個電機的脈寬,這樣理論上可以控制到角度誤差非常理想的.............成本高是事實但精度非常高,但這樣的成本是否適合工程本身是值得考慮的重點,

guogang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 80 個
工控威望: 171 點
下載積分: 791 分
在線時間: 151(小時)
注冊時間: 2009-10-08
最后登錄: 2025-02-20
查看guogang的主題 / 回貼

11樓發表于: 2010-05-21 17:36

只看該作者 | 小中大

用PID方式控制就可以。
