樓主發表于: 2008-11-14 19:30

只看樓主 | 小中大

我剛學plc，看了個題目，自己做出來的答案和資料給的答案不同，請大家幫我分析一下，謝
題目：汽車轉向燈開關有三個檔位，裝有一個單刀三擲開關，開關扳向左邊時左燈閃亮，扳向右邊時右燈閃亮，經過中間位置時關燈。現要求開關撥向左側時，左燈開始閃亮，亮滅閃爍間隔0.2秒；開關撥向右側時，右燈開始閃亮，亮滅閃爍間隔0.2秒；若司機忘記關燈（即扳回中間位置），則20秒后應自動關燈。
（1）左、中、右開關分別從X0、X1、X2輸入，畫出電路接線圖。
（2）用Y0、Y2控制左右燈，設計控制程序梯形圖

wuyin86

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wuyin86的主題 / 回貼

1樓發表于: 2008-11-14 19:32

只看該作者 | 小中大

圖片：

暈，我不會上傳圖片
我發附件。請大家幫幫忙

wuyin86

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wuyin86的主題 / 回貼

2樓發表于: 2008-11-14 19:41

只看該作者 | 小中大

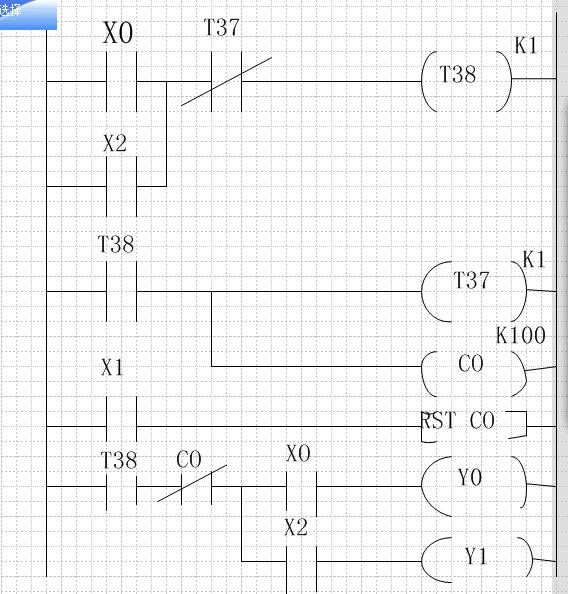

這個是標準答案
我主要有兩個問題
1、為什么用計數器C0，題目要求20秒后自動關燈，還應該是計數器�。�
2、我分析圖中是0.1秒閃亮啊，假設閉合X0，T38通電，延時0.1秒后燈亮，T37通電延時開始，0.1秒后T37動斷觸點斷開，T38斷電，燈滅，隨即，t38又通電循環

wuyin86

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wuyin86的主題 / 回貼

3樓發表于: 2008-11-14 19:45

只看該作者 | 小中大

圖片：

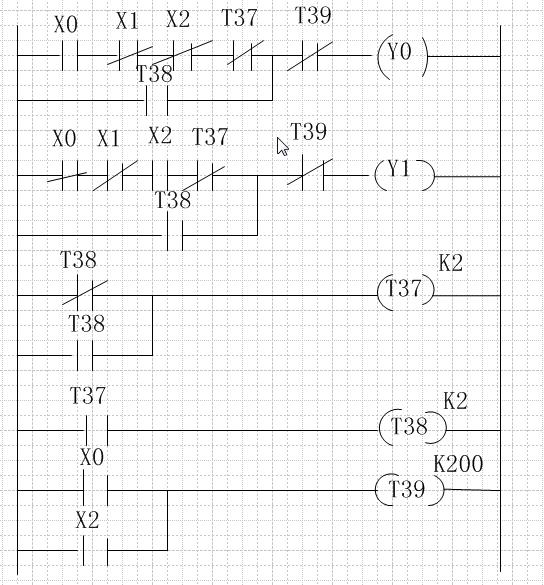

請大家幫我解釋一下，這張是我自己設計的，請指教下對不對，有什么要改進的，不甚感激
我學的是三菱FX系列
