浪子海風
浪子海風
級別: 略有小成
精華主題: 0
發帖數量: 391 個
工控威望: 479 點
下載積分: 1361 分
在線時間: 135(小時)
注冊時間: 2020-04-28
最后登錄: 2025-03-08
查看浪子海風的 主題 / 回貼
樓主  發表于: 2022-08-05 15:38
看到手冊沒有支持實現兩軸聯動,一般要實現聯動要怎么弄?

我是這么想的,目前未上機證實:
概據:S=VT     距離=速度*時間     聯動就是在不同的速度來實現在相同時間內到達不同的距離/
設:X軸    S1距離=100       求:V1速度=?              S1=V1*T1
     Y軸    S2距離=50              V2速度=10            S2=V2*T2
即:(S1/S2)*V2=V1
      100/50*10=20


M1--------------------davi  K100   K20   K150   Y0  Y2
                          I ---davi  K50     K10   K150    Y1 Y3
sm1000-----------------------------------------inc   D0
sm1020--------I
D0=K2-------------------------------------------rst m1


相互討論,相互學習.
各位大師指點一下.
優傷的菊花
wzy139076378
年輕不是你玩的理由,而是你奮斗的資本。
級別: 網絡英雄
精華主題: 0
發帖數量: 444 個
工控威望: 11979 點
下載積分: 5780 分
在線時間: 1000(小時)
注冊時間: 2013-10-31
最后登錄: 2025-03-16
查看wzy139076378的 主題 / 回貼
1樓  發表于: 2022-08-06 08:22
XD系列支持插補指令,直接用插補指令就好了
三菱PLC、歐姆龍PLC、臺達PLC、信捷PLC、各類觸摸屏、編程接線調試都可以做。電話(微信)19951564598,我的時間比較自由,期待您的來電咨詢。
浪子海風
浪子海風
級別: 略有小成
精華主題: 0
發帖數量: 391 個
工控威望: 479 點
下載積分: 1361 分
在線時間: 135(小時)
注冊時間: 2020-04-28
最后登錄: 2025-03-08
查看浪子海風的 主題 / 回貼
2樓  發表于: 2022-08-06 09:19

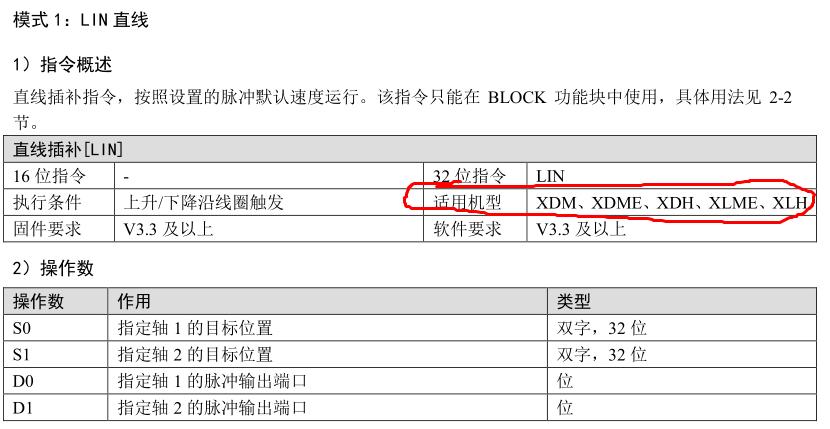

圖片:
引用
引用第1樓wzy139076378于2022-08-06 08:22發表的  :
XD系列支持插補指令,直接用插補指令就好了


手冊上沒看到支持的.
優傷的菊花
浪子海風
浪子海風
級別: 略有小成
精華主題: 0
發帖數量: 391 個
工控威望: 479 點
下載積分: 1361 分
在線時間: 135(小時)
注冊時間: 2020-04-28
最后登錄: 2025-03-08
查看浪子海風的 主題 / 回貼
3樓  發表于: 2022-08-06 09:22

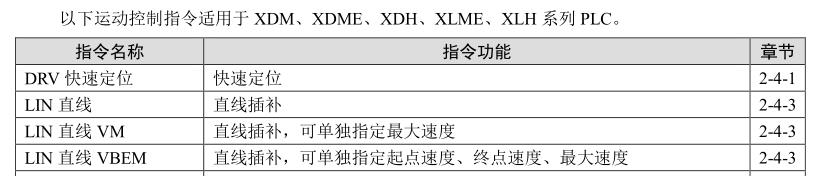

圖片:
XD5不支持G指令
因此沒有直線插補可用.
優傷的菊花
li19930121
級別: 工控俠客
精華主題: 0
發帖數量: 866 個
工控威望: 2228 點
下載積分: 1261 分
在線時間: 411(小時)
注冊時間: 2019-02-12
最后登錄: 2025-03-15
查看li19930121的 主題 / 回貼
4樓  發表于: 2022-08-06 16:47
應該是可以的,我們這的設備用的XD5 60T6  可以X,Y直線運動
皮五
級別: 工控俠客
精華主題: 0
發帖數量: 677 個
工控威望: 2604 點
下載積分: 993 分
在線時間: 375(小時)
注冊時間: 2007-07-14
最后登錄: 2025-03-16
查看皮五的 主題 / 回貼
5樓  發表于: 2022-08-08 08:57
樓主的思路不錯,相同時間,運行的距離不一樣,
改變脈沖輸出速度,讓脈沖輸出時間一致
浪子海風
浪子海風
級別: 略有小成
精華主題: 0
發帖數量: 391 個
工控威望: 479 點
下載積分: 1361 分
在線時間: 135(小時)
注冊時間: 2020-04-28
最后登錄: 2025-03-08
查看浪子海風的 主題 / 回貼
6樓  發表于: 2022-08-09 14:02
引用
引用第5樓皮五于2022-08-08 08:57發表的  :
樓主的思路不錯,相同時間,運行的距離不一樣,
改變脈沖輸出速度,讓脈沖輸出時間一致


沒有實物來測試,不知可行否.
優傷的菊花
山上雪云間月
級別: 探索解密
精華主題: 0
發帖數量: 67 個
工控威望: 158 點
下載積分: 720 分
在線時間: 44(小時)
注冊時間: 2016-06-17
最后登錄: 2024-09-29
查看山上雪云間月的 主題 / 回貼
7樓  發表于: 2022-08-11 10:44
還有加減速時間呢?運行速度不一樣,加減速時間也就不一樣,減減速的這個過程也有位移的。
蘇州工人
級別: 工控俠客
精華主題: 0
發帖數量: 266 個
工控威望: 3589 點
下載積分: 1229 分
在線時間: 211(小時)
注冊時間: 2021-07-23
最后登錄: 2025-03-15
查看蘇州工人的 主題 / 回貼
8樓  發表于: 2022-08-12 12:04
引用
引用樓主浪子海風于2022-08-05 15:38發表的 信捷XD5,如何實現兩軸聯動? :
看到手冊沒有支持實現兩軸聯動,一般要實現聯動要怎么弄?

我是這么想的,目前未上機證實:
概據:S=VT     距離=速度*時間     聯動就是在不同的速度來實現在相同時間內到達不同的距離/
設:X軸    S1距離=100       求:V1速度=?              S1=V1*T1
.......


對軌跡要求不高,只是需要兩軸同時到達的,可以寫個C語言模塊換算下軸速度就可以
有做個差不多的,效果還可以

   float x, y, l, lx, ly, ll, ss, sx, sy, mx, my;
    x = DW[390];   //D390 X當前位置
    y = DW[490];   //D490 Y當前位置
    mx = DW[220];   //D220 X目標位置
    my = DW[222];   //D222 Y目標位置
    ss = DW[230];   //D230 設定速度

    if ( x >= mx )
    {
        lx = x - mx;
    }
    else
    {
        lx = mx - x;
    }

    if ( y >= my )
    {
        ly = y - my;
    }
    else
    {
        ly = my - y;
    }
    if ( lx >= ly )
    {
        sx = ss;
        sy = ss / lx * ly;
    }
    else
    {
        sy = ss;
        sx = ss / ly * lx;
    }
    if ( lx == ly | lx == 0 | ly == 0 )
    {
        sx = ss;
        sy = ss;
    }
if(sx<5)
{
    sx = 5;
}
if(sy<5)
{
    sy = 5;
}
    DW[200] = mx;   //D200 X軸目標位置
    DW[202] = my;   //D202 Y軸目標位置
    DW[210] = sx;   //D210 X軸速度
    DW[212] = sy;   //D212 Y軸速度


設定了最小速度為5,速度為0時有問題
sunpeng
級別: 正式會員
精華主題: 0
發帖數量: 29 個
工控威望: 98 點
下載積分: 407 分
在線時間: 9(小時)
注冊時間: 2022-07-26
最后登錄: 2025-03-14
查看sunpeng的 主題 / 回貼
9樓  發表于: 2022-08-17 16:45
目前這個型號 不支持插補指令 寫算法的話 加減速時間都要考慮進去,但是效果肯定不是很嚴謹,要求不高 寫速度比例換算 可以
浪子海風
浪子海風
級別: 略有小成
精華主題: 0
發帖數量: 391 個
工控威望: 479 點
下載積分: 1361 分
在線時間: 135(小時)
注冊時間: 2020-04-28
最后登錄: 2025-03-08
查看浪子海風的 主題 / 回貼
10樓  發表于: 2022-11-17 16:23
引用
引用第8樓蘇州工人于2022-08-12 12:04發表的  :


對軌跡要求不高,只是需要兩軸同時到達的,可以寫個C語言模塊換算下軸速度就可以
有做個差不多的,效果還可以

.......

C# 我是真的一點都不懂,看到英文字符就會頭痛,還有治嗎?
優傷的菊花
宿遷電工
級別: 論壇先鋒
精華主題: 0
發帖數量: 1095 個
工控威望: 1237 點
下載積分: 2973 分
在線時間: 410(小時)
注冊時間: 2018-11-30
最后登錄: 2025-03-09
查看宿遷電工的 主題 / 回貼
11樓  發表于: 2022-11-20 18:04
引用
引用第10樓浪子海風于2022-11-17 16:23發表的  :

C# 我是真的一點都不懂,看到英文字符就會頭痛,還有治嗎?

沒的治
長三角地區,PLC編程,工業機器人編程
吸塑機,軸承合套儀程序開發
專業外協
 TEL:13815796487(微信同號)
  • «
