一、液位與泵站無線遠程聯動控制方案項目概況
項目水池和供水泵站距離相隔較遠，需用通過水池液位反饋自動控制水泵啟停，同時需要手機APP實現遠程監控。
二、液位與泵站無線遠程聯動控制方案技術方案
本方案采用巨控4G無線智能通訊終端的技術方案，無線終端型號為GRM231Q-4D4I4Q，通過巨控配套提供的免費云服務器，
實現數據網絡通訊交互，實現兩個巨控模塊遠距離無線通訊。 海康螢石攝像頭通過GRM231的4G路由功能聯網，巨控的手機

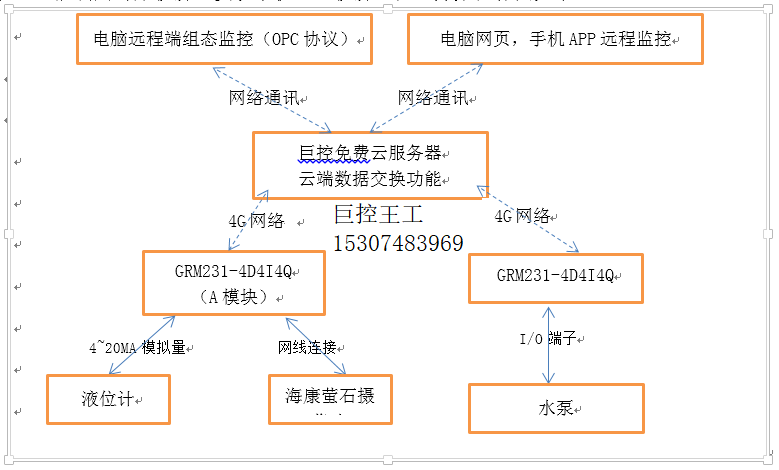

APP能調用海康視屏，實現手機APP視屏監控。方案拓撲圖如下：





三、液位與泵站無線遠程聯動控制方案原理簡介
1、GRM231Q-4D4I4Q無線控制終端具備4G無線網絡通訊功能，自帶4路開關量輸入，4路4~20mA模擬量輸入，4路繼電器
輸出控制，自帶邏輯編程控制功能，可當小型PLC用。
2、GRM222Q-4D4I4Q模塊，有一個網口，具備4G路由功能，能帶海康螢石攝像頭聯網，且巨控APP具有視屏控件，能直接
調用海康視屏。

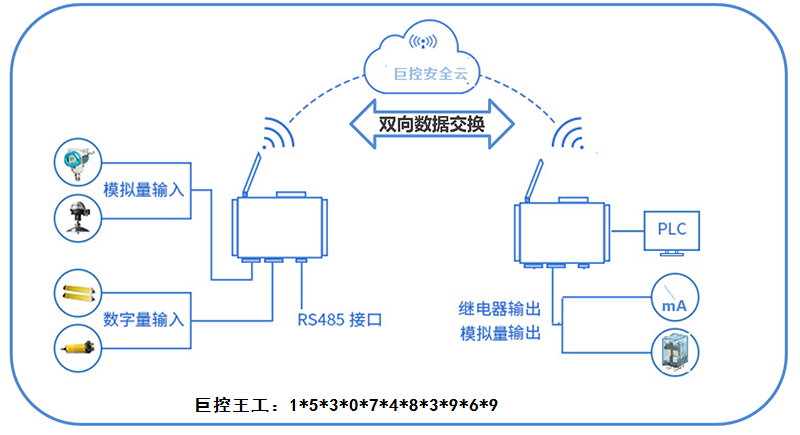

3、巨控4G無線終端采用移動運營商的4G網絡，通訊不受距離、地點限制，無需固定IP，且巨控4G模塊相互之間能互傳數據，
實現多個終端之間相互通訊，且不受距離限制。

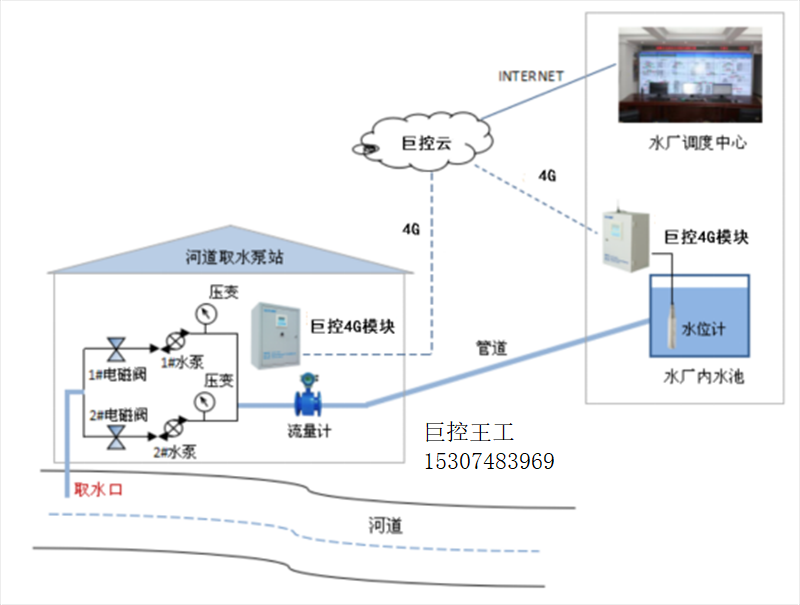

4、工作流程是巨控A模塊，通過4~20MA信號，采集液位計水位，通過4G無線，將液位傳給巨控B模塊，B模塊寫一依據液位高低判斷
的程序，通過繼電器輸出控制水泵啟停。同時能通過手機APP，監控液位實時數據和水泵實時運行狀況。B模塊程序還能做手自動強制
切換：切換到手動模式，可以直接手機APP啟動水泵，就無需和液位聯動；切換到自動模式，就必須通過液位高低來控制，手動無效。
手自動切換，可以是現場開關切換，也可以做到手機APP上切換。

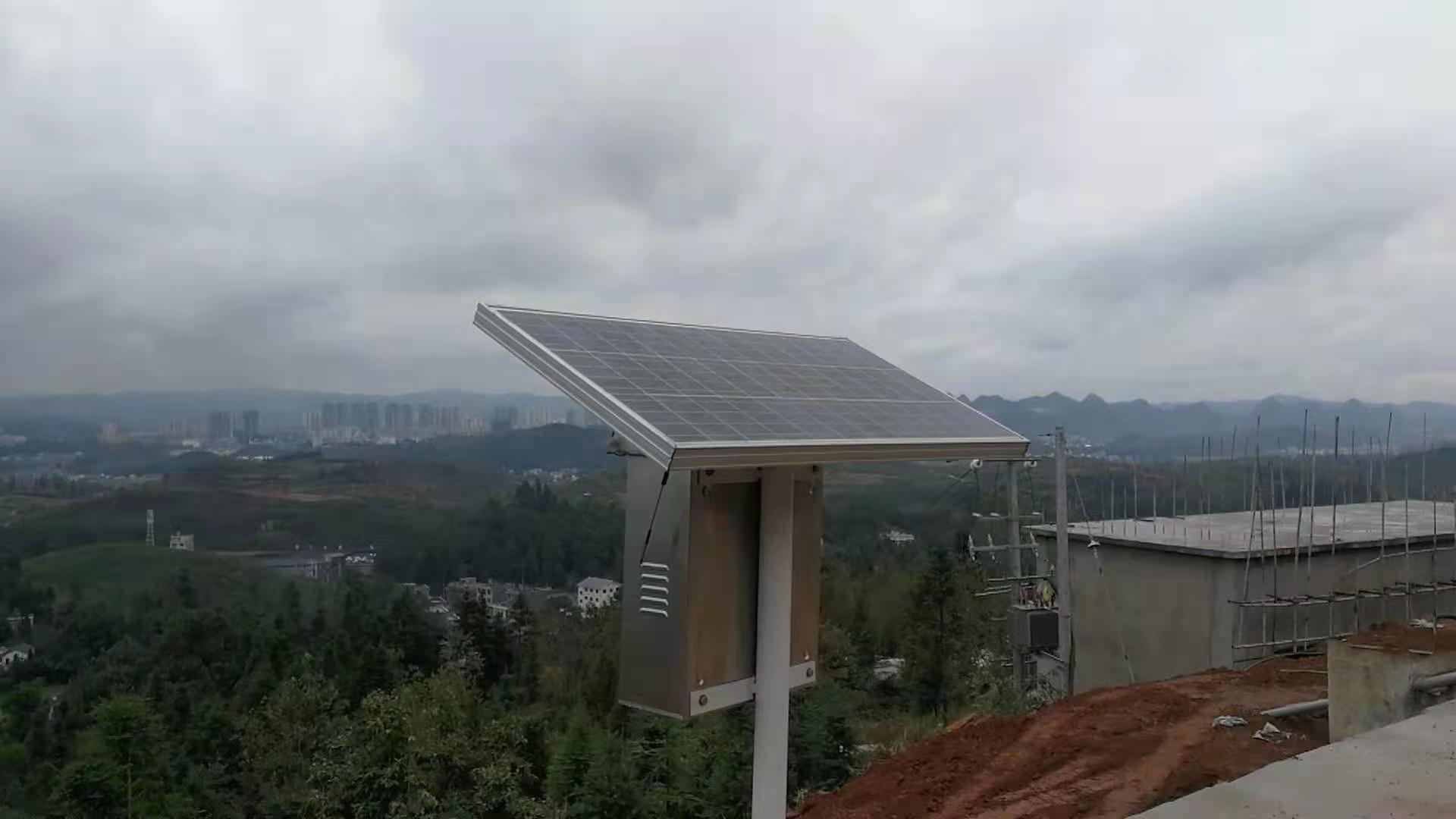

5、由于水池在山上，現場無電源，可以采用太陽能板供電。太陽能板需求，用300W的單硅晶板+12V逆變控制器+65~100AH電瓶即可。
