樓主  發表于: 2023-06-21 09:10
如題,求助各位大師,我使用匯川的WinderTension_CTorque功能塊,有幾個問題
1放卷卷徑變化很快
2當前張力波動有正負2N
3牽引速度恒定,但收放卷速度有0-2rpm的波動
4卷料有皺紋

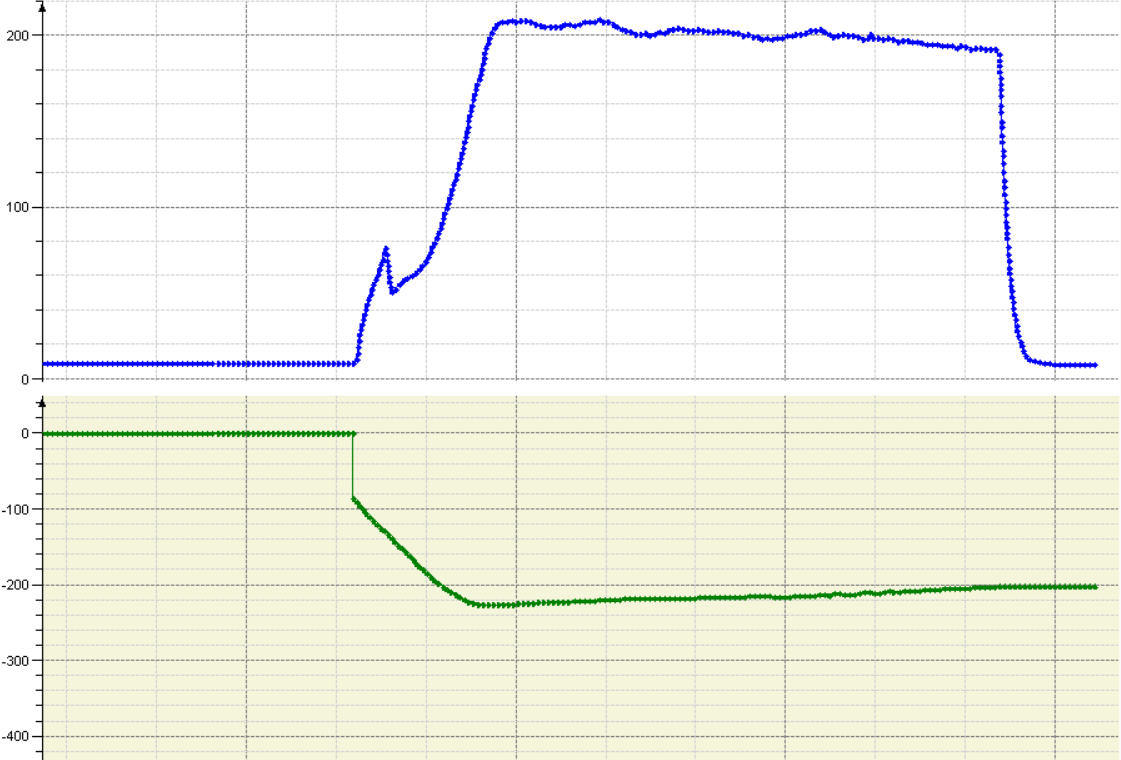

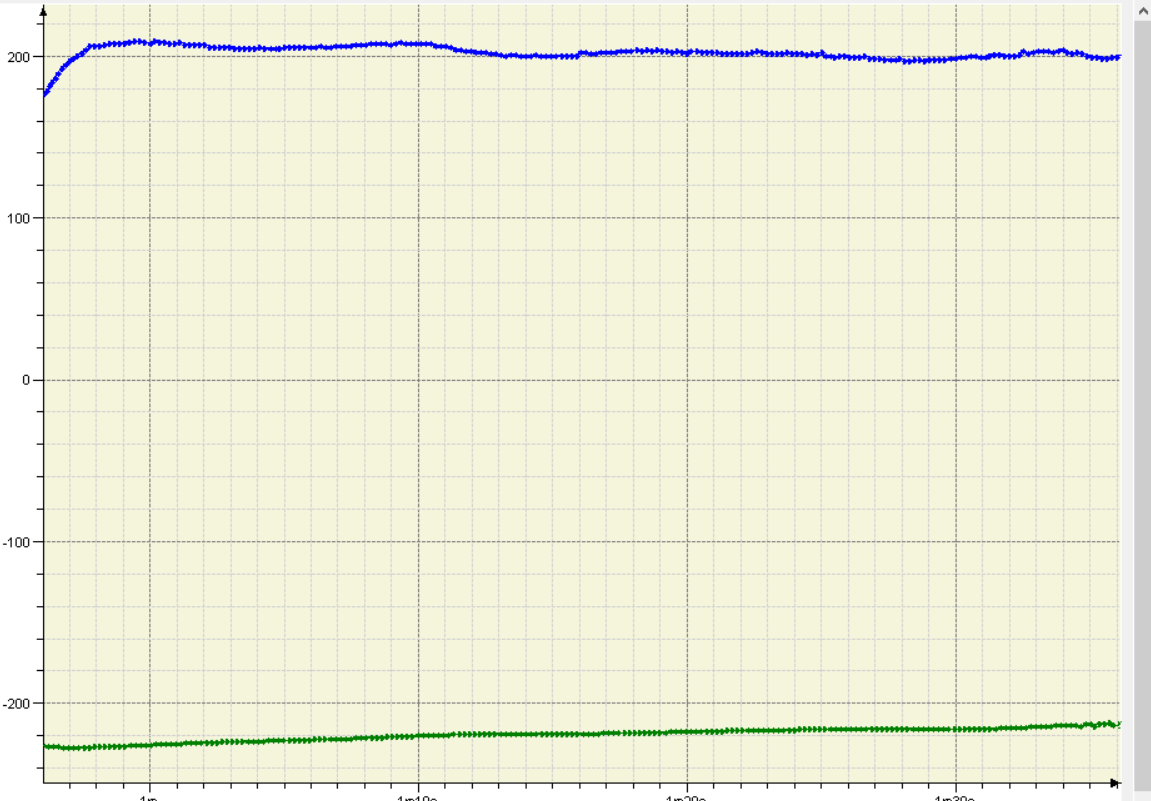

以上是設定張力200N,當前張力和放卷轉矩的波型圖(藍色當前張力,紅色功能塊輸出放卷軸力矩,當前張力起初波動是我做了繃緊程序)
目前不知道是設備機構問題還是控制參數問題,還望大師幫忙分析賜教,感謝!
斗志不能低
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2071 個
工控威望: 2991 點
下載積分: 25271 分
在線時間: 1473(小時)
注冊時間: 2014-01-05
最后登錄: 2025-03-16
查看不小心遇見你的 主題 / 回貼
1樓  發表于: 2023-06-21 10:53
1、你說的卷徑變化很快是自己計算的還是測量的還是本身卷徑變化快?這種收放卷一般是速比法、累積法、送料計算等
2、張力有波動正常,主要是看你張力和放卷方式,一種是磁粉離合器還有一種是主動放卷,主動放卷一把用于對張力控制非常嚴格的場合,比如薄膜
3、張力矯正問題,張力計有臺式和法蘭式,這種需要校準。如果是張力自己電機,這個就有一定的擾動,這個和負載變化有一定的關系
4、牽引恒速,收放卷是根據張力或者某傳感器確定的,有波動也是正常的
5、收卷一般是張力大的材料是不需要展平機構的,如果是超博的需要展平機構,,如果是可以相對運動或輕度摩擦,以選擇相對便宜的導槽式展平機構。薄膜展平機構就太貴了,一般小單位承受不起,客戶也不愿意采購
樓主留言:
真誠感謝!
[ 此帖被030403118在2023-06-21 11:01重新編輯 ]
項目、視覺、通訊QQ3515716
山大王
級別: 略有小成
精華主題: 0
發帖數量: 155 個
工控威望: 286 點
下載積分: 485 分
在線時間: 150(小時)
注冊時間: 2008-09-10
最后登錄: 2024-10-27
查看山大王的 主題 / 回貼
2樓  發表于: 2023-06-23 16:57
張力波動2N很小了,我自己做的程序能控制到1N,控制浮輥一動不動,停實際也有5N左右的波動。材料起皺水平引起的多,張力波動這么小不能能引起的
樓主留言:
熱心助人!
玩家100
級別: 略有小成
精華主題: 0
發帖數量: 211 個
工控威望: 352 點
下載積分: 1756 分
在線時間: 118(小時)
注冊時間: 2016-06-30
最后登錄: 2025-02-18
查看玩家100的 主題 / 回貼
3樓  發表于: 2023-11-14 11:02
2N非常OK
樓主留言:
真誠感謝!
