樓主  發表于: 2021-02-19 08:57
接常開,白色線不接;
接常閉,白色線接24V嗎?
本帖最近評分記錄:
  • 下載積分:+1(吃鱷魚的貓) 四根線的傳感器其中一根 ..
    冠軍歐洲
    級別: 略有小成
    精華主題: 0
    發帖數量: 197 個
    工控威望: 290 點
    下載積分: 2637 分
    在線時間: 652(小時)
    注冊時間: 2018-10-19
    最后登錄: 2025-01-01
    查看冠軍歐洲的 主題 / 回貼
    1樓  發表于: 2021-02-19 08:58

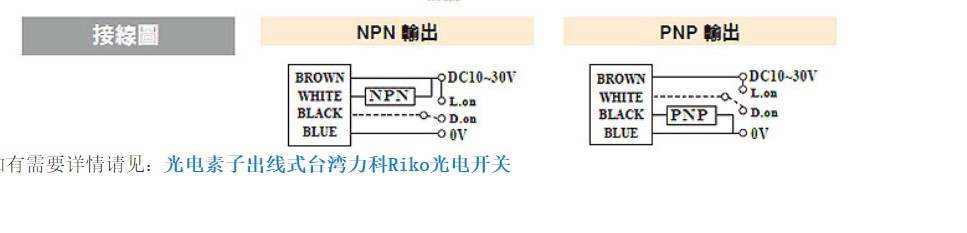

    圖片:
    補充圖片如圖:
    冠軍歐洲
    級別: 略有小成
    精華主題: 0
    發帖數量: 197 個
    工控威望: 290 點
    下載積分: 2637 分
    在線時間: 652(小時)
    注冊時間: 2018-10-19
    最后登錄: 2025-01-01
    查看冠軍歐洲的 主題 / 回貼
    2樓  發表于: 2021-02-19 08:58
    型號是riko RX674-nw
    子丑寅卯9
    好鋼是煉出來的; 好妞是泡出來的!
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1223 個
    工控威望: 6798 點
    下載積分: 9012 分
    在線時間: 335(小時)
    注冊時間: 2008-05-17
    最后登錄: 2024-07-10
    查看子丑寅卯9的 主題 / 回貼
    3樓  發表于: 2021-02-19 09:15
    你這個是常開輸出型的吧,如果你要常閉信號,PLC用的話可以取常閉,繼電器用的話可以接常閉觸點
    (沈陽)承接非標自動化設計,調試及改造;各種通信控制;伺服調試,定位同步控制及專機制造。手機&微信同步(來訪注明家園):18680531562 。
    冠軍歐洲
    級別: 略有小成
    精華主題: 0
    發帖數量: 197 個
    工控威望: 290 點
    下載積分: 2637 分
    在線時間: 652(小時)
    注冊時間: 2018-10-19
    最后登錄: 2025-01-01
    查看冠軍歐洲的 主題 / 回貼
    4樓  發表于: 2021-02-19 09:19
    測試了,
    接常開,白色線不接,黑線接到PLC輸入;
    接常閉,白色線接24V,黑線接到PLC輸入。
    這個接線圖不容易理解啊。。
    langui
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1545 個
    工控威望: 1768 點
    下載積分: 6266 分
    在線時間: 644(小時)
    注冊時間: 2014-06-16
    最后登錄: 2024-12-31
    查看langui的 主題 / 回貼
    5樓  發表于: 2021-02-19 11:45
    PNP輸出,白線是輸出,黑線是選擇。PNP輸出,白線是選擇,黑線是輸出。
    ddyy139
    級別: 工控俠客
    精華主題: 0
    發帖數量: 32 個
    工控威望: 3138 點
    下載積分: 3053 分
    在線時間: 207(小時)
    注冊時間: 2020-07-13
    最后登錄: 2024-12-02
    查看ddyy139的 主題 / 回貼
    6樓  發表于: 2021-02-19 12:04
    一般都是
         棕色(+)    藍色(-)

         黑色線(常開)
            NPN輸出低電平  (簡單理解,有光信號后,黑線與藍線由斷開狀態  轉為接通狀態 ),
            PNP輸出高電平  (簡單理解,有光信號后,黑線與棕線由斷開狀態  轉為接通狀態),

         白色線(常閉)
            NPN輸出低電平  (簡單理解,有光信號后,白線與藍線由接通狀態  轉為斷開狀態),
            PNP輸出高電平  (簡單理解,有光信號后,白線與棕線由接通狀態  轉為斷開狀態),

    [ 此帖被ddyy139在2021-02-19 12:17重新編輯 ]
    本帖最近評分記錄:
  • 下載積分:+1(bruce2020) 熱心助人!
    lx1421967
    級別: 探索解密
    精華主題: 0
    發帖數量: 83 個
    工控威望: 187 點
    下載積分: 2564 分
    在線時間: 114(小時)
    注冊時間: 2018-01-18
    最后登錄: 2023-03-29
    查看lx1421967的 主題 / 回貼
    7樓  發表于: 2021-02-24 17:32
    6樓說得對
    除了歐姆龍那種奇葩的,有根粉色線,是使能的,粉色不接,黑色就是常開輸出,粉色接24V,黑色就是常閉輸出
    bruce2020
    級別: 論壇先鋒
    精華主題: 1 篇
    發帖數量: 1106 個
    工控威望: 1367 點
    下載積分: 3467 分
    在線時間: 746(小時)
    注冊時間: 2017-11-25
    最后登錄: 2025-01-01
    查看bruce2020的 主題 / 回貼
    8樓  發表于: 2021-02-24 19:28
    歐姆龍確實耍花樣多。有多賣配件的嫌疑。搞一大堆型號。
    松下神視的簡單。兩條輸出線,一條常開,一條常閉。
    冠軍歐洲
    級別: 略有小成
    精華主題: 0
    發帖數量: 197 個
    工控威望: 290 點
    下載積分: 2637 分
    在線時間: 652(小時)
    注冊時間: 2018-10-19
    最后登錄: 2025-01-01
    查看冠軍歐洲的 主題 / 回貼
    9樓  發表于: 2021-02-27 17:10
    這個力科的,跟歐姆龍一樣的 啊,白色線是使能,白線不接,黑色是常開;白線接24v,黑色是常閉
    引用
    引用第7樓lx1421967于2021-02-24 17:32發表的  :
    6樓說得對
    除了歐姆龍那種奇葩的,有根粉色線,是使能的,粉色不接,黑色就是常開輸出,粉色接24V,黑色就是常閉輸出
