樓主  發表于: 2020-04-29 14:08
在一塊板上有10 x10 一百個1mm直徑的銅盤,銅盤上有錫層,但錫層及形狀不規則,反光不同,無法識別其銅盤圓中心點。能不能將CCD設置成模糊識別?我的意思是只需要它識別是一個圓就行,然后定圓中心點坐標。大家有好方法介紹嗎?謝謝!
本人招聘電氣工程師,要求會觸摸屏,PLC,私服控制。聯系電話:13823198267
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2071 個
工控威望: 2991 點
下載積分: 25271 分
在線時間: 1472(小時)
注冊時間: 2014-01-05
最后登錄: 2025-03-15
查看不小心遇見你的 主題 / 回貼
1樓  發表于: 2020-04-29 14:58
上原圖 我看下
項目、視覺、通訊QQ3515716
linmaker
優質的視覺檢測產品,源于用心,止于至善
級別: 家園常客
精華主題: 0
發帖數量: 572 個
工控威望: 708 點
下載積分: 5338 分
在線時間: 299(小時)
注冊時間: 2010-08-05
最后登錄: 2025-03-15
查看linmaker的 主題 / 回貼
2樓  發表于: 2020-04-29 16:52
無圖無真相。。。
國產智能視覺產品,媲美進口視覺產品,方便替換,降成本明顯。功能齊全,提示式操作界面,可有效降低使用人員技能要求;
免費提供評估方案,上門演示視覺檢測效果,提供樣機免費試用;
東莞泰捷力自動化技術有限公司 EV-X系列智能視覺,您視覺檢測項目更佳的選擇!
電話/微信:15017195727  ;更多案例:http://www.evautoinc.com/
zhujiyuan
堅持不懈,今生無悔
級別: 家園?
精華主題: 0
發帖數量: 399 個
工控威望: 622 點
下載積分: 13768 分
在線時間: 382(小時)
注冊時間: 2011-06-02
最后登錄: 2023-08-09
查看zhujiyuan的 主題 / 回貼
3樓  發表于: 2020-04-30 09:02

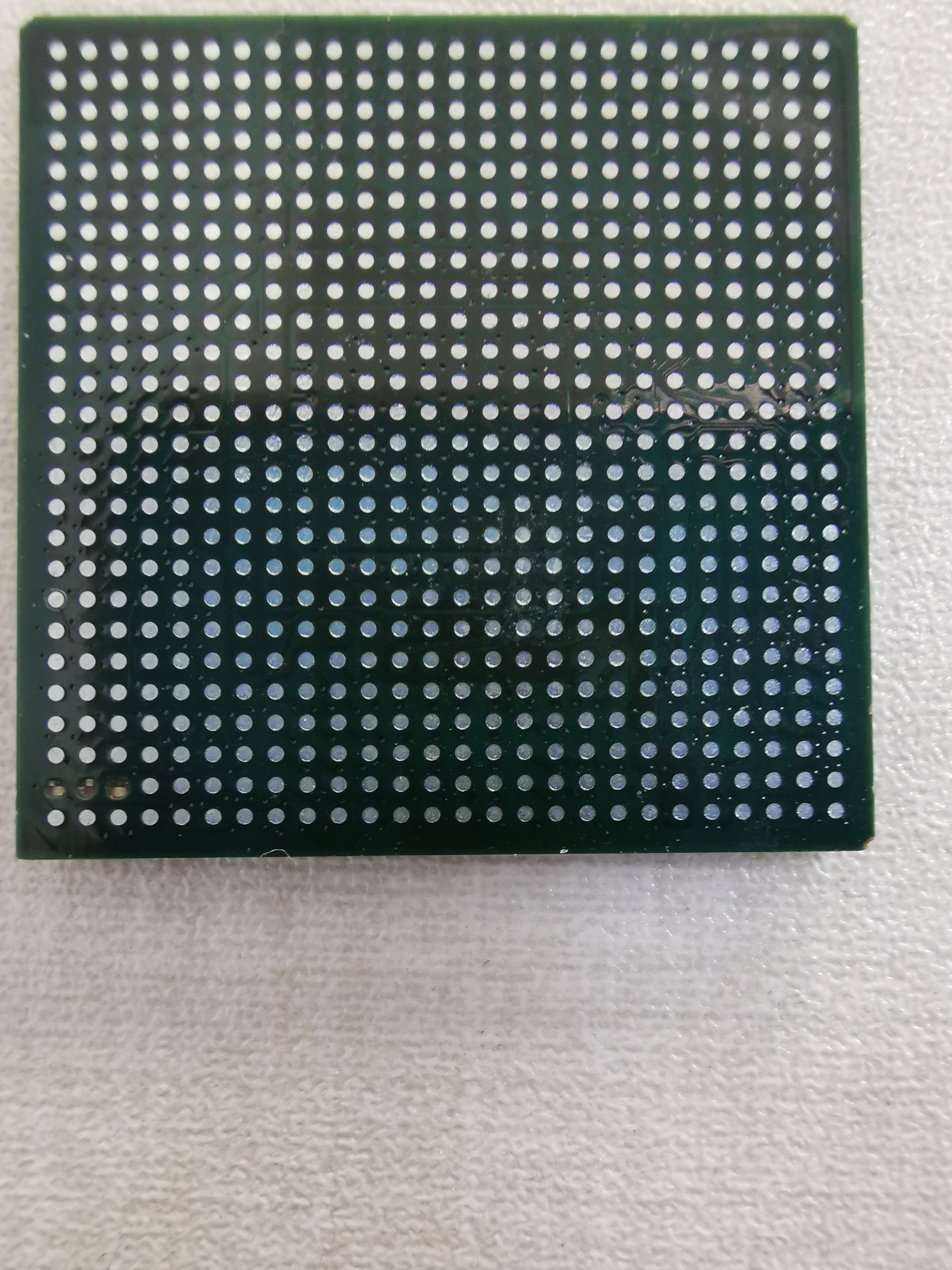

描述:產品照片
圖片:
產品圖片如下:
本人招聘電氣工程師,要求會觸摸屏,PLC,私服控制。聯系電話:13823198267
樂聽海
級別: 略有小成
精華主題: 0
發帖數量: 173 個
工控威望: 221 點
下載積分: 1899 分
在線時間: 108(小時)
注冊時間: 2020-03-05
最后登錄: 2025-03-07
查看樂聽海的 主題 / 回貼
4樓  發表于: 2020-04-30 09:24
通過改變光源 及鏡頭 可以改善拍照效果, 識別可以用幾何識別圓
linmaker
優質的視覺檢測產品,源于用心,止于至善
級別: 家園常客
精華主題: 0
發帖數量: 572 個
工控威望: 708 點
下載積分: 5338 分
在線時間: 299(小時)
注冊時間: 2010-08-05
最后登錄: 2025-03-15
查看linmaker的 主題 / 回貼
5樓  發表于: 2020-04-30 09:36
產品上是不是有膜?這右邊中間部分的膜有些影響。
另外再改善下打光,是可以按銅盤的圓心定位的。

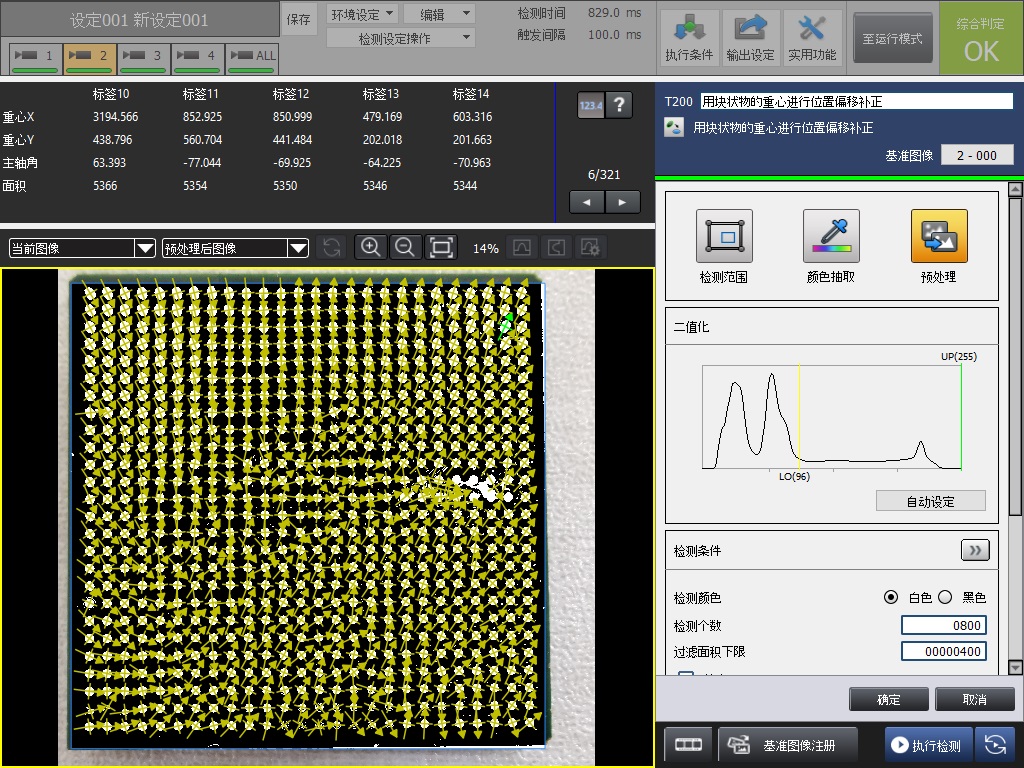

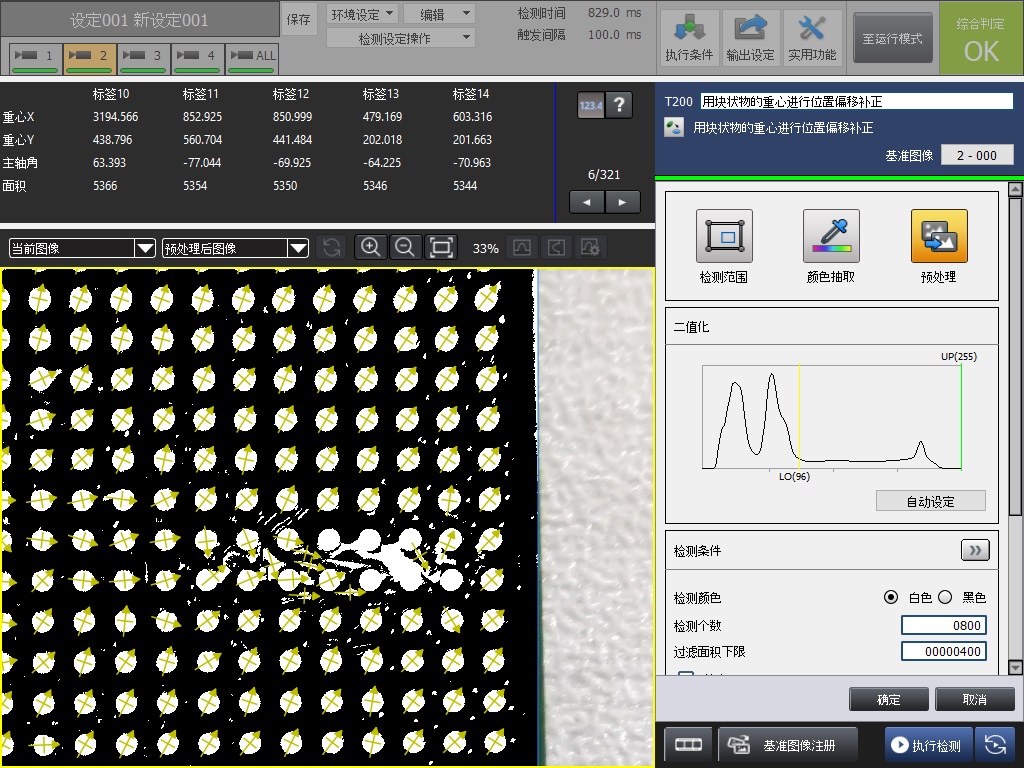

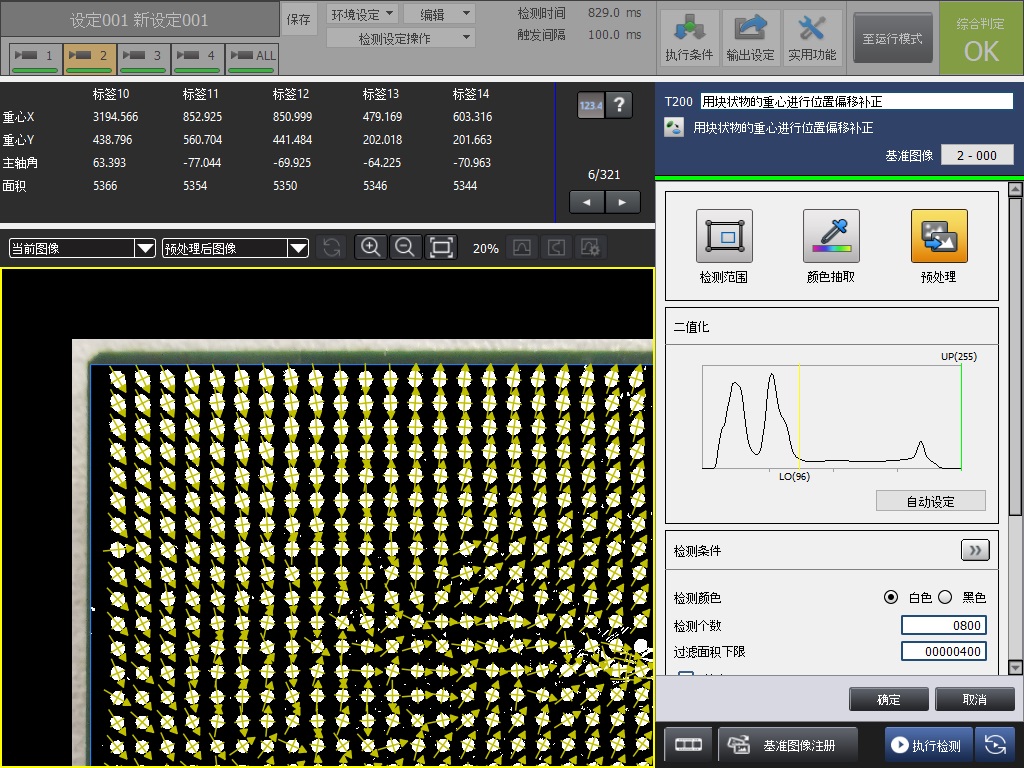

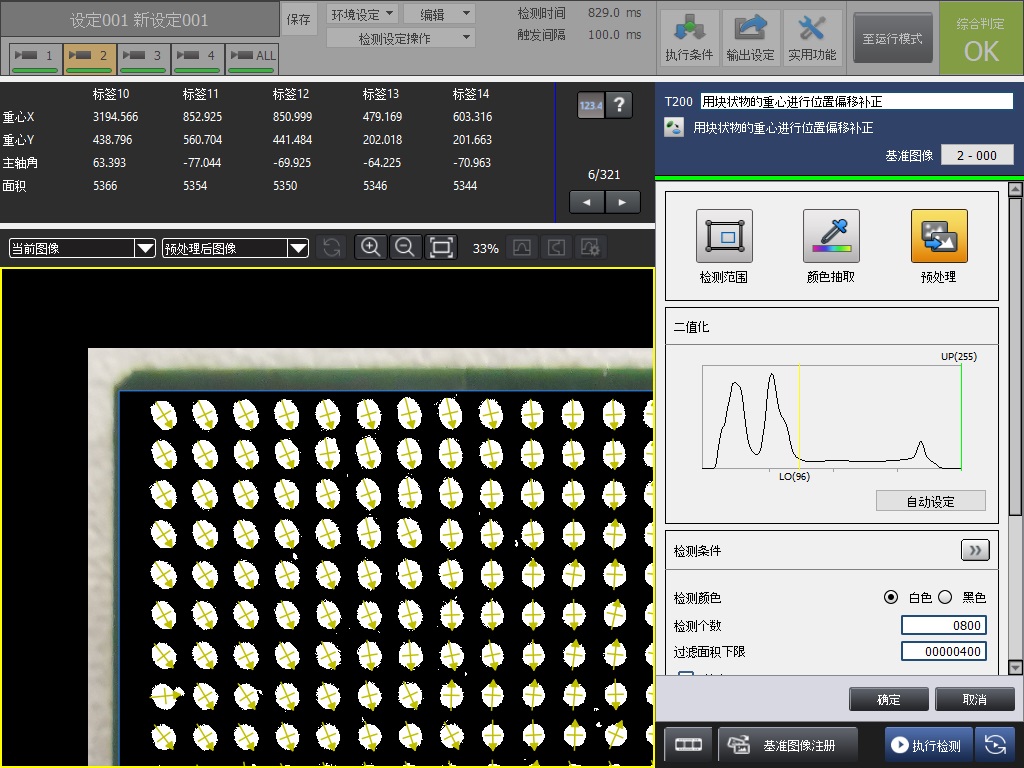

算法工具處理如下:




國產智能視覺產品,媲美進口視覺產品,方便替換,降成本明顯。功能齊全,提示式操作界面,可有效降低使用人員技能要求;
免費提供評估方案,上門演示視覺檢測效果,提供樣機免費試用;
東莞泰捷力自動化技術有限公司 EV-X系列智能視覺,您視覺檢測項目更佳的選擇!
電話/微信:15017195727  ;更多案例:http://www.evautoinc.com/
linmaker
優質的視覺檢測產品,源于用心,止于至善
級別: 家園?
精華主題: 0
發帖數量: 572 個
工控威望: 708 點
下載積分: 5338 分
在線時間: 299(小時)
注冊時間: 2010-08-05
最后登錄: 2025-03-15
查看linmaker的 主題 / 回貼
6樓  發表于: 2020-04-30 09:51

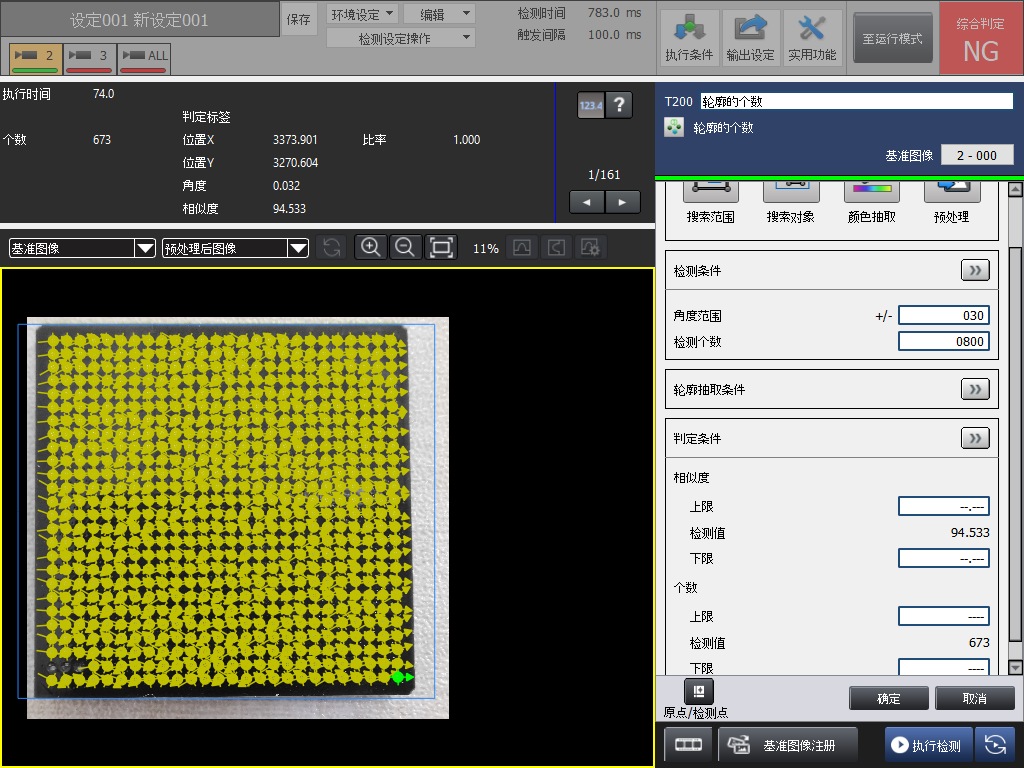

也試了下輪廓找圓,也是可以的,但成像質量還是得改善下,不然穩定性會不好。
成像質量方面相機的分辨率2000萬,再計算下精度要求,鏡頭和光源再改善下。

[ 此帖被linmaker在2020-05-03 15:46重新編輯 ]
國產智能視覺產品,媲美進口視覺產品,方便替換,降成本明顯。功能齊全,提示式操作界面,可有效降低使用人員技能要求;
免費提供評估方案,上門演示視覺檢測效果,提供樣機免費試用;
東莞泰捷力自動化技術有限公司 EV-X系列智能視覺,您視覺檢測項目更佳的選擇!
電話/微信:15017195727  ;更多案例:http://www.evautoinc.com/
zhujiyuan
堅持不懈,今生無悔
級別: 家園?
精華主題: 0
發帖數量: 399 個
工控威望: 622 點
下載積分: 13768 分
在線時間: 382(小時)
注冊時間: 2011-06-02
最后登錄: 2023-08-09
查看zhujiyuan的 主題 / 回貼
7樓  發表于: 2020-04-30 12:43
六樓你好!輪廓識別是不是只有3D相機才能實現識別圓中心,定坐標?普通的相機能否實現嗎?謝謝!
本人招聘電氣工程師,要求會觸摸屏,PLC,私服控制。聯系電話:13823198267
linmaker
優質的視覺檢測產品,源于用心,止于至善
級別: 家園?
精華主題: 0
發帖數量: 572 個
工控威望: 708 點
下載積分: 5338 分
在線時間: 299(小時)
注冊時間: 2010-08-05
最后登錄: 2025-03-15
查看linmaker的 主題 / 回貼
8樓  發表于: 2020-04-30 13:00
這種只是需要定位每個工作表面的圓心位置,不用3D相機,普通的2D相機就可以了。
從圖上看,工件有一定的高度,所以需要鏡頭有一定的景深。目前這張圖片拍的左上角有點模糊,這是由于景深不足造成的。
所以更換景深更大的遠心鏡頭效果會好很多,不過這么大視野的遠心鏡頭價格比較貴。這就是典型的用價格換精度的考慮了。
本帖最近評分記錄:
  • 下載積分:+5(zhujiyuan) 真誠感謝!
  • 國產智能視覺產品,媲美進口視覺產品,方便替換,降成本明顯。功能齊全,提示式操作界面,可有效降低使用人員技能要求;
    免費提供評估方案,上門演示視覺檢測效果,提供樣機免費試用;
    東莞泰捷力自動化技術有限公司 EV-X系列智能視覺,您視覺檢測項目更佳的選擇!
    電話/微信:15017195727  ;更多案例:http://www.evautoinc.com/
    不小心遇見你
    自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
    級別: 工控俠客

    精華主題: 3 篇
    發帖數量: 2071 個
    工控威望: 2991 點
    下載積分: 25271 分
    在線時間: 1472(小時)
    注冊時間: 2014-01-05
    最后登錄: 2025-03-15
    查看不小心遇見你的 主題 / 回貼
    9樓  發表于: 2020-05-03 15:01

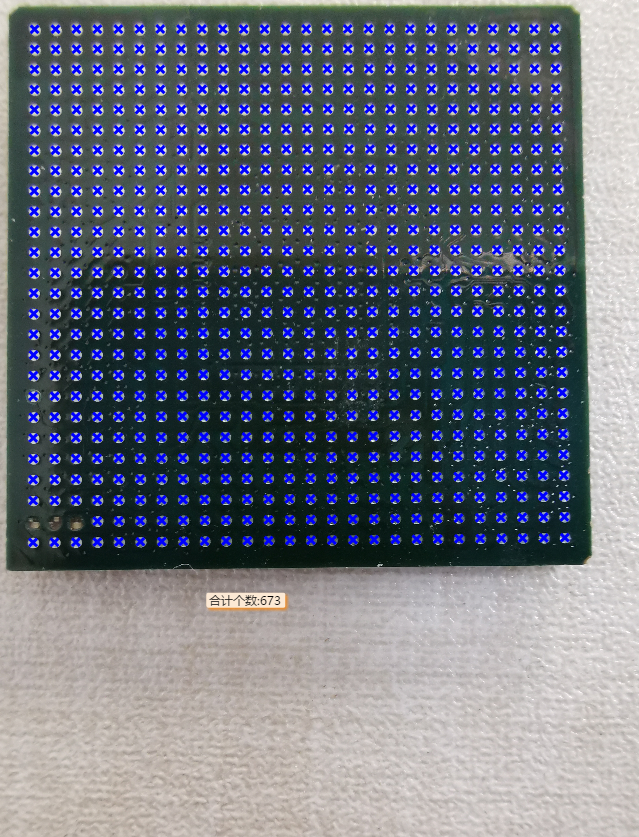

    圖片:
    項目、視覺、通訊QQ3515716
    工控劍俠666
    天道酬勤,認真的人做認真的事 。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1010 個
    工控威望: 2690 點
    下載積分: 22741 分
    在線時間: 277(小時)
    注冊時間: 2013-03-30
    最后登錄: 2025-02-13
    查看工控劍俠666的 主題 / 回貼
    10樓  發表于: 2020-05-03 16:38
    都是大神啊,厲害
    工控人加油
    seafar
    目前C#
    級別: 家園?
    精華主題: 0
    發帖數量: 620 個
    工控威望: 767 點
    下載積分: 1916 分
    在線時間: 595(小時)
    注冊時間: 2018-03-23
    最后登錄: 2025-03-03
    查看seafar的 主題 / 回貼
    11樓  發表于: 2020-05-04 08:30

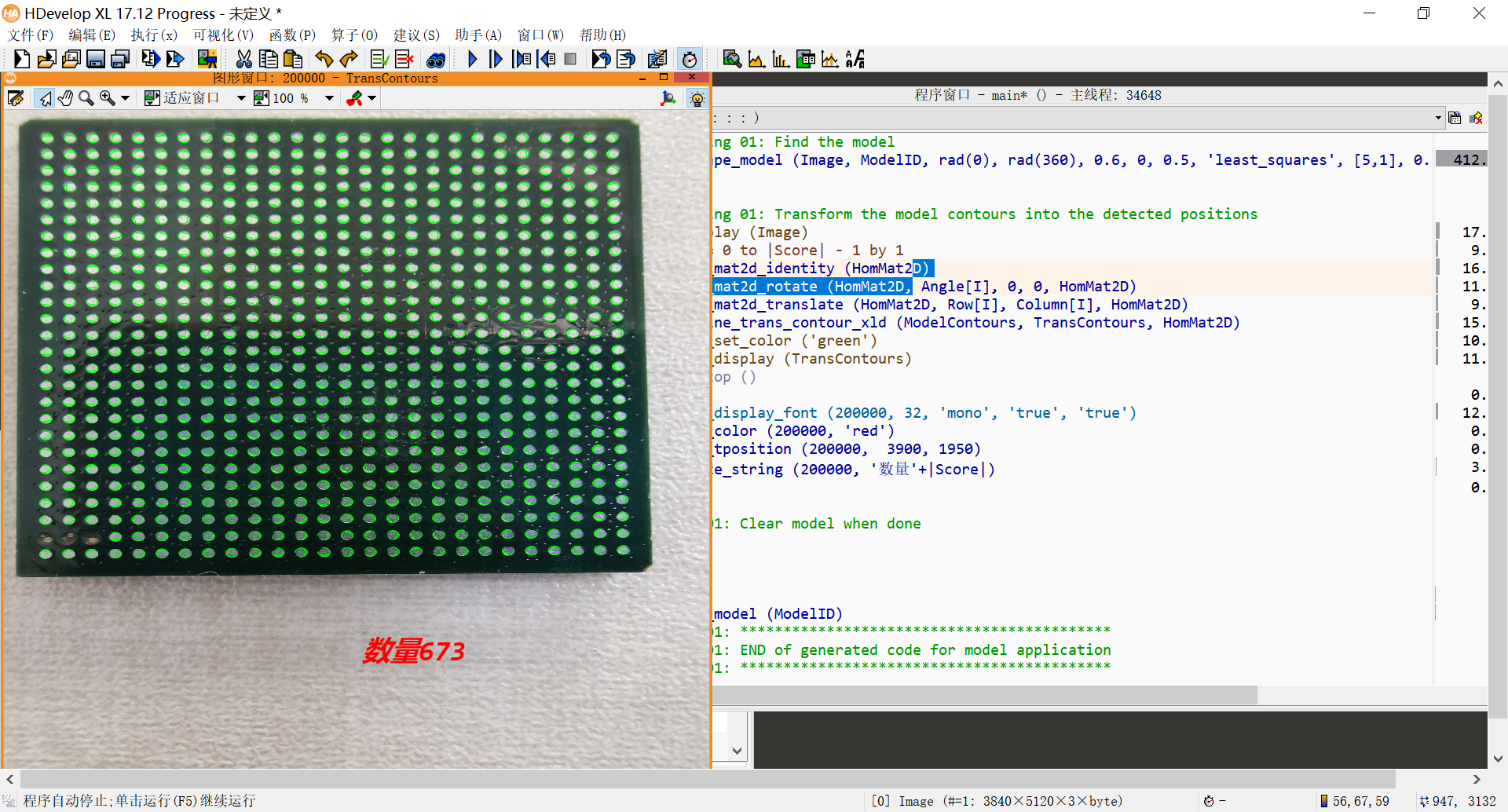

    圖片:
