樓主發表于: 2019-08-02 10:10

只看樓主 | 小中大

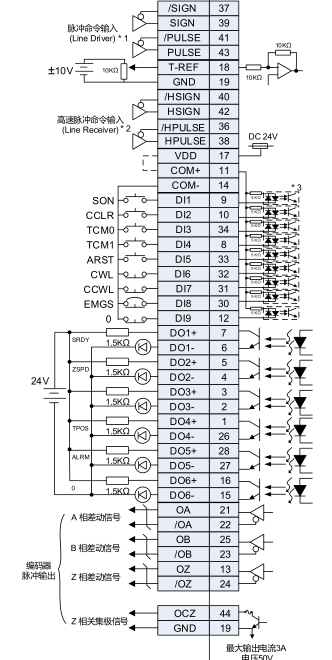

描述：驅動器接線
圖片：

這兩天這個問題把我搞得頭暈腦脹，我也不是什么電氣小白，也算是個老手了，今天載在這個驅動器上面了，廢話不多說，上圖，各位大佬也幫我看看！
驅動器我接了 36，38，40，42高速脈沖輸入口到CNC2000X通道，11接外部供電24V，14、9腳接外部供電24V電源的0V，19腳按說明接的CNC2000 5V的GND。
驅動器參數P2-08=10復位后再設置的，P2-15~P2-17全部設成0，把正反轉限制和急停都屏蔽了，P1-00=1002，P1-01=00，其他參數都是默認參數。用驅動器是可以動的。

shuai3982

二十歲到三十歲這段時間，是人生中艱苦的一段歲月——承擔著漸長

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 866 個
工控威望: 1027 點
下載積分: 15618 分
在線時間: 341(小時)
注冊時間: 2010-07-16
最后登錄: 2025-01-09
查看shuai3982的主題 / 回貼

1樓發表于: 2019-08-02 10:55

只看該作者 | 小中大

按你接的沒有問題吖，配臺達NC200 系統嗎？？

總線伺服系統成套機械電氣解決方案
成套機械控制系統解決方案
為客戶定制化二次開發，支持導圖、掃碼、仿真功能比寶元、新代、華中、廣數強大！！
聯系 13929989382 賀涵琛

fengliushen@

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 32 個
工控威望: 130 點
下載積分: 638 分
在線時間: 13(小時)
注冊時間: 2017-08-30
最后登錄: 2020-12-26
查看fengliushen@的主題 / 回貼

2樓發表于: 2019-08-02 11:09

只看該作者 | 小中大

配的CNC2000的控制卡

fengliushen@

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 32 個
工控威望: 130 點
下載積分: 638 分
在線時間: 13(小時)
注冊時間: 2017-08-30
最后登錄: 2020-12-26
查看fengliushen@的主題 / 回貼

3樓發表于: 2019-08-02 11:10

只看該作者 | 小中大

引用
引用第1樓shuai3982于2019-08-02 10:55發表的 :
按你接的沒有問題吖，配臺達NC200 系統嗎？？

配的CNC2000控制卡

wxh0734

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 669 個
工控威望: 2697 點
下載積分: 4799 分
在線時間: 1457(小時)
注冊時間: 2006-12-04
最后登錄: 2022-12-04
查看wxh0734的主題 / 回貼

4樓發表于: 2019-08-03 21:02

只看該作者 | 小中大

接37，39，41，43

樓主留言：

那是低速接口，這個跟接哪個接口沒關系，只要參數選擇的端口跟實際接的接口一致就行了

wangnaizhi

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1275 個
工控威望: 1451 點
下載積分: 5498 分
在線時間: 903(小時)
注冊時間: 2015-08-31
最后登錄: 2025-01-20
查看wangnaizhi的主題 / 回貼

5樓發表于: 2019-08-05 17:40

只看該作者 | 小中大

你準備怎么用準備接哪些信號

樓主留言：

額。。我標題上面說了接了哪些信號和設置了哪些參數，現在問題是動不起來

wangnaizhi

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1275 個
工控威望: 1451 點
下載積分: 5498 分
在線時間: 903(小時)
注冊時間: 2015-08-31
最后登錄: 2025-01-20
查看wangnaizhi的主題 / 回貼

6樓發表于: 2019-08-06 10:00

只看該作者 | 小中大

查一下手冊你的脈沖輸出是不是高速脈沖感覺應該是你的接線和你實際的不符合我之前也結果運動控制器 P1-00設置的沒有變動就是0002 然后當時是將脈沖和方向共陽5V 負的接脈沖和方向是可以動的具體的你確定一下你的硬件輸出的脈沖是什么樣子的脈沖信號是差動的還是集電極的剛剛百度查了一下你的卡脈沖輸出是集電極的根本就不是高速脈沖

樓主留言：

另外一個通道接的松下高速接口，一點問題沒有呀

wangnaizhi

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1275 個
工控威望: 1451 點
下載積分: 5498 分
在線時間: 903(小時)
注冊時間: 2015-08-31
最后登錄: 2025-01-20
查看wangnaizhi的主題 / 回貼

7樓發表于: 2019-08-06 13:26

只看該作者 | 小中大

看說明書吧你看你的CNC2000的脈沖輸出能力是多少還要臺達的這個脈沖端口脈沖接收能力是多少就能明白了

zhuangpj37

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 66 個
工控威望: 348 點
下載積分: 448 分
在線時間: 479(小時)
注冊時間: 2008-04-03
最后登錄: 2025-01-15
查看zhuangpj37的主題 / 回貼

8樓發表于: 2019-08-07 17:38

只看該作者 | 小中大

要看控制卡脈沖輸出信號是差動還是集電集的，集電極的就要接37，39，41，43
