樓主  發表于: 2018-06-26 11:32

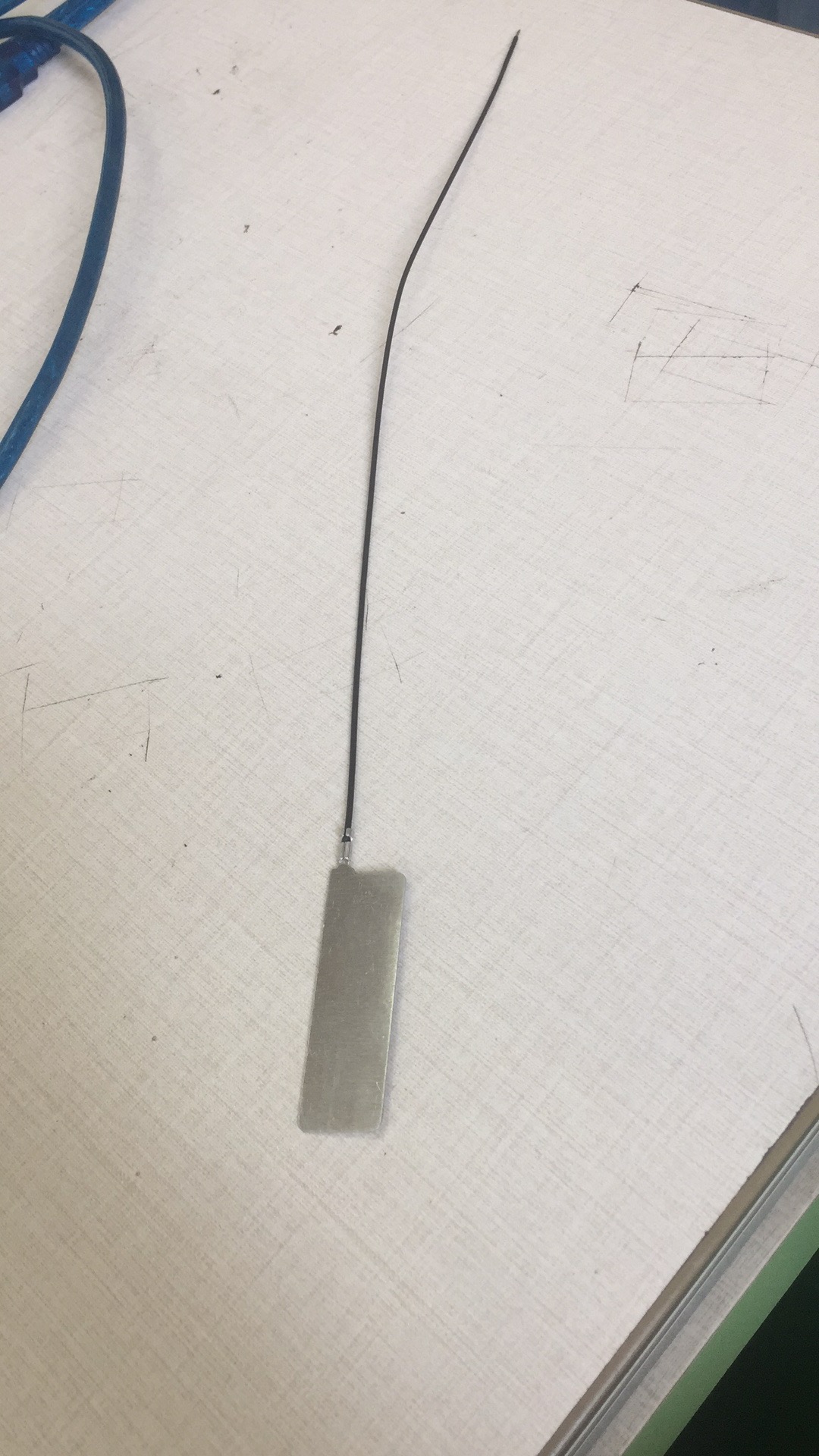

圖片:
計劃擺好在固定位置然后采用真空吸在取料移載,放到治具上,進行后續的工藝。問題:沒辦法將片片擺好
有文化學習的筆記本,
鋼筆,鉛筆,文具盒,
姑娘喜歡的小花布,小伙扎的線圍脖。
穿著個球鞋跑地快,打球賽跑不怕磨。
秋衣秋褲號頭多,又可身來,又暖和。
wangnaizhi
級別: 論壇先鋒
精華主題: 0
發帖數量: 1281 個
工控威望: 1457 點
下載積分: 5510 分
在線時間: 919(小時)
注冊時間: 2015-08-31
最后登錄: 2025-03-15
查看wangnaizhi的 主題 / 回貼
1樓  發表于: 2018-06-26 11:50
自動擺? 那你找做振動盤的試試 還要這種機械方案 需要你搞電氣的出嗎?
遇上方知有
路漫漫其修遠兮 吾將上下而求索
級別: 家園常客
精華主題: 0
發帖數量: 426 個
工控威望: 736 點
下載積分: 4077 分
在線時間: 76(小時)
注冊時間: 2017-07-16
最后登錄: 2025-02-25
查看遇上方知有的 主題 / 回貼
2樓  發表于: 2018-06-26 11:54
這不是電氣工藝吧
樓主留言:
我做電氣控制,項目停了,幫忙問問,集思廣益
路漫漫其修遠兮 吾將上下而求索
shenyuan
級別: 略有小成
精華主題: 0
發帖數量: 116 個
工控威望: 362 點
下載積分: 1174 分
在線時間: 44(小時)
注冊時間: 2018-01-30
最后登錄: 2025-03-05
查看shenyuan的 主題 / 回貼
3樓  發表于: 2018-06-26 13:20
真空放下的時候用氣缸定位一下
nightblueblu
道阻且長,窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1031 個
工控威望: 1854 點
下載積分: 275 分
在線時間: 1141(小時)
注冊時間: 2017-02-09
最后登錄: 2025-03-15
查看nightblueblu的 主題 / 回貼
4樓  發表于: 2018-06-26 13:29
帶這么長一根線振動盤也不好做

高端一點拿視覺定位做,用視覺算出角度,用帶伺服的爪子抓并旋轉到預設位置

低端一點,拿人工一個一個安在定位治具上,再拿來使用
樓主留言:
CCD的話,第一個成本高,第二個效率趕不上,每次要取八片,節拍很快。
人工上,客戶不會同意
Your happiness is everything.
白蘿卜大白菜
To be a better man.
級別: 工控俠客
精華主題: 0
發帖數量: 227 個
工控威望: 2436 點
下載積分: 1977 分
在線時間: 135(小時)
注冊時間: 2018-01-03
最后登錄: 2025-03-13
查看白蘿卜大白菜的 主題 / 回貼
5樓  發表于: 2018-06-26 13:52
引用
引用第1樓wangnaizhi于2018-06-26 11:50發表的  :
自動擺? 那你找做振動盤的試試 還要這種機械方案 需要你搞電氣的出嗎?

公司一條線體因為這個東西,上不了料導致項目停滯了。現在把片片堆在一個小方格里面用個步進電機托舉,取一次料上升一點。結果吸不起來,每次要吸8片,片片稍微有點掛格子的內壁就吸不起來,掉了。看大佬們有什么什么好的方案。振動盤不好做吧,片片尾部有線會相互掛住。
有文化學習的筆記本,
鋼筆,鉛筆,文具盒,
姑娘喜歡的小花布,小伙扎的線圍脖。
穿著個球鞋跑地快,打球賽跑不怕磨。
秋衣秋褲號頭多,又可身來,又暖和。
nightblueblu
道阻且長,窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1031 個
工控威望: 1854 點
下載積分: 275 分
在線時間: 1141(小時)
注冊時間: 2017-02-09
最后登錄: 2025-03-15
查看nightblueblu的 主題 / 回貼
6樓  發表于: 2018-06-26 13:58
引用
引用第5樓zhengdean于2018-06-26 13:52發表的  :

公司一條線體因為這個東西,上不了料導致項目停滯了。現在把片片堆在一個小方格里面用個步進電機托舉,取一次料上升一點。結果吸不起來,每次要吸8片,片片稍微有點掛格子的內壁就吸不起來,掉了。看大佬們有什么什么好的方案。振動盤不好做吧,片片尾部有線會相互掛住。

真空吸負壓大一點吧  線這么長一絞就沒得搞了  還有就是吸嘴和這個片用軟一點的材料接觸  加硅膠圈什么的   每個吸嘴單獨負壓   不要八個吸嘴公用一根負壓管  不然如果某個吸嘴漏氣影響其他吸嘴     如果這個片可以被磁鐵吸起來用電磁鐵吸
樓主留言:
鋁的
Your happiness is everything.
793259309
玩轉PLC
級別: 略有小成
精華主題: 0
發帖數量: 101 個
工控威望: 228 點
下載積分: 4390 分
在線時間: 120(小時)
注冊時間: 2011-07-25
最后登錄: 2024-12-12
查看793259309的 主題 / 回貼
7樓  發表于: 2018-06-26 14:07
能不能改一下工藝?那根線放到下一工序做?然后就可以用振動盤了。
